328 Cicli di tastatura: definizione automatica delle posizioni obliqua del pezzo
14.7 Allineament
o
della posiz
ione
obli
qua di
un pez
z
o tr
amit
e l'asse C (ciclo
405, DIN/ISO: G405)

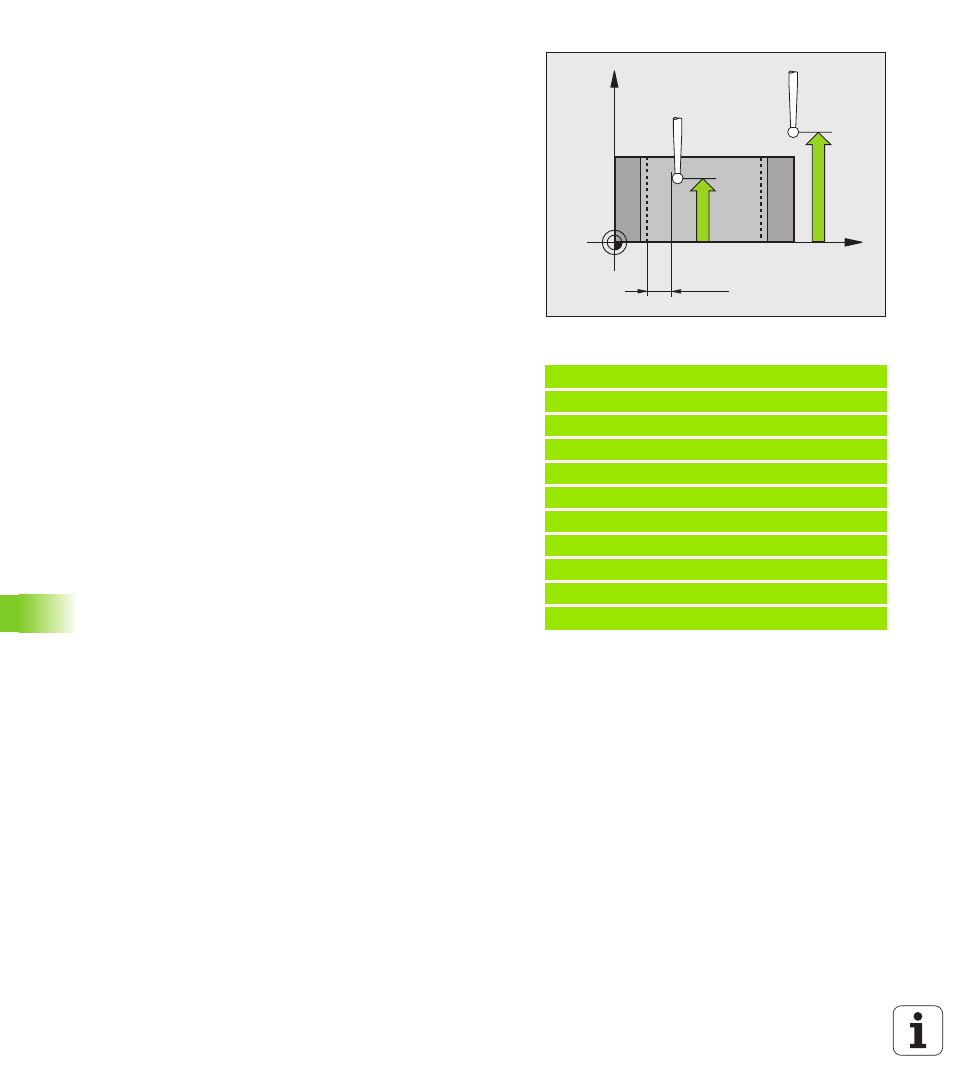

U MIS. ALTEZZA SU ASSE TASTATORE Q261 (in valore
assoluto): coordinata del centro della sfera (= punto di
contatto) nell'asse del tastatore, sul quale deve
essere effettuata la misurazione. Campo di
immissione da -99999,9999 a 99999,9999
U DISTANZA DI SICUREZZA Q320 (in valore incrementale):
distanza addizionale tra il punto di misura e la sfera del
tastatore. Q320 attivo in aggiunta a MP6140. Campo
di immissione da 0 a 99999,9999, in alternativa
PREDEF
U ALTEZZA DI SICUREZZA Q260 (in valore assoluto):
coordinata dell'asse del tastatore che esclude una
collisione tra il tastatore e il pezzo (dispositivo di
serraggio). Campo di immissione da -99999,9999 a
99999,9999, in alternativa PREDEF
U SPOSTARSI A ALT. SICUR. Q301: determinare in che
modo il tastatore deve spostarsi tra i punti di misura:
0: spostamento tra i punti da misurare all'altezza di
misura
1: spostamento tra i punti da misurare all'altezza di
sicurezza
in alternativa PREDEF
U ZERO DOPO ALLINEAMENTO Q337: determinare se il TNC
deve impostare la visualizzazione dell'asse C a 0 o se
deve scrivere l'offset angolare nella colonna C della
tabella origini:
0: azzeramento della visualizzazione dell'asse C
>0:scrittura dell'offset angolare misurato nella tabella
origini con il segno corretto. Numero riga = valore di
Q337. Se nella tabella origine era già stato registrato
uno spostamento C, il TNC vi addiziona l'offset
angolare misurato, tenendo conto del segno
Esempio: blocchi NC
5 TCH PROBE 405 ROT SU ASSE C
Q321=+50 ;CENTRO 1º ASSE
Q322=+50 ;CENTRO 2º ASSE
Q262=10 ;DIAMETRO NOMINALE
Q325=+0 ;ANGOLO DI PARTENZA
Q247=90 ;ANGOLO INCREMENTALE
Q261=-5 ;ALTEZZA MISURATA
Q320=0 ;DISTANZA SICUREZZA
Q260=+20 ;ALTEZZA DI SICUREZZA
Q301=0 ;SPOST. A ALT. SICUR.
Q337=0 ;SETTARE ZERO
X
Z
Q261
Q260
MP6140
+
Q320
