HEIDENHAIN iTNC 530 (340 49x-05) Cycle programming - Manuale (Pagina 106)

106 Cicli di lavorazione: maschiatura / fresatura filetto
4.2 MA
SCHIA
T
URA, NUO
V
O
con compensat
o
re
ut
ensile (ciclo G206,
DIN/ISO:
G206)
Parametri ciclo
U DISTANZA DI SICUREZZA Q200 (in valore incrementale):
distanza tra la punta dell'utensile (posizione di
partenza) e la superficie del pezzo; valore indicativo:
4x passo filettatura. Campo di immissione da 0 a
99999,9999, in alternativa PREDEF
U PROFONDITÀ Q201 (lunghezza filettatura,
incrementale): distanza tra la superficie del pezzo e
l'estremità della maschiatura. Campo di immissione
da -99999,9999 a 99999,9999
U AVANZAMENTO F Q206: velocità di spostamento
dell'utensile durante la maschiatura. Campo di
immissione da 0 a 99999,999, in alternativa FAUTO
U TEMPO ATTESA SOTTO Q211: inserire un valore tra 0 e
0,5 secondi, per evitare che l'utensile resti bloccato
durante il ritorno. Campo di immissione da 0 a
3600,0000, in alternativa PREDEF
U COORD. SUPERFICIE PEZZO Q203 (in valore assoluto):
coordinata della superficie del pezzo. Campo di
immissione da -99999,9999 a 99999,9999
U 2ª DISTANZA DI SICUREZZA Q204 (in valore
incrementale): coordinata dell'asse del mandrino che
esclude una collisione tra l'utensile e il pezzo (il
dispositivo di serraggio). Campo di immissione da 0 a
99999,9999, in alternativa PREDEF
Calcolo dell'avanzamento: F = S x p
Disimpegno in un'interruzione del programma
Se durante la maschiatura si preme il tasto esterno di STOP, il TNC
visualizza un softkey che permette il disimpegno dell’utensile.
Esempio: blocchi NC
25 CYCL DEF 206 MASCHIATURA NUOVO
Q200=2 ;DISTANZA SICUREZZA
Q201=-20 ;PROFONDITÀ
Q206=150 ;AVANZ. INCREMENTO
Q211=0.25 ;TEMPO ATTESA SOTTO
Q203=+25 ;COORD. SUPERFICIE
Q204=50 ;2ª DIST. SICUREZZA

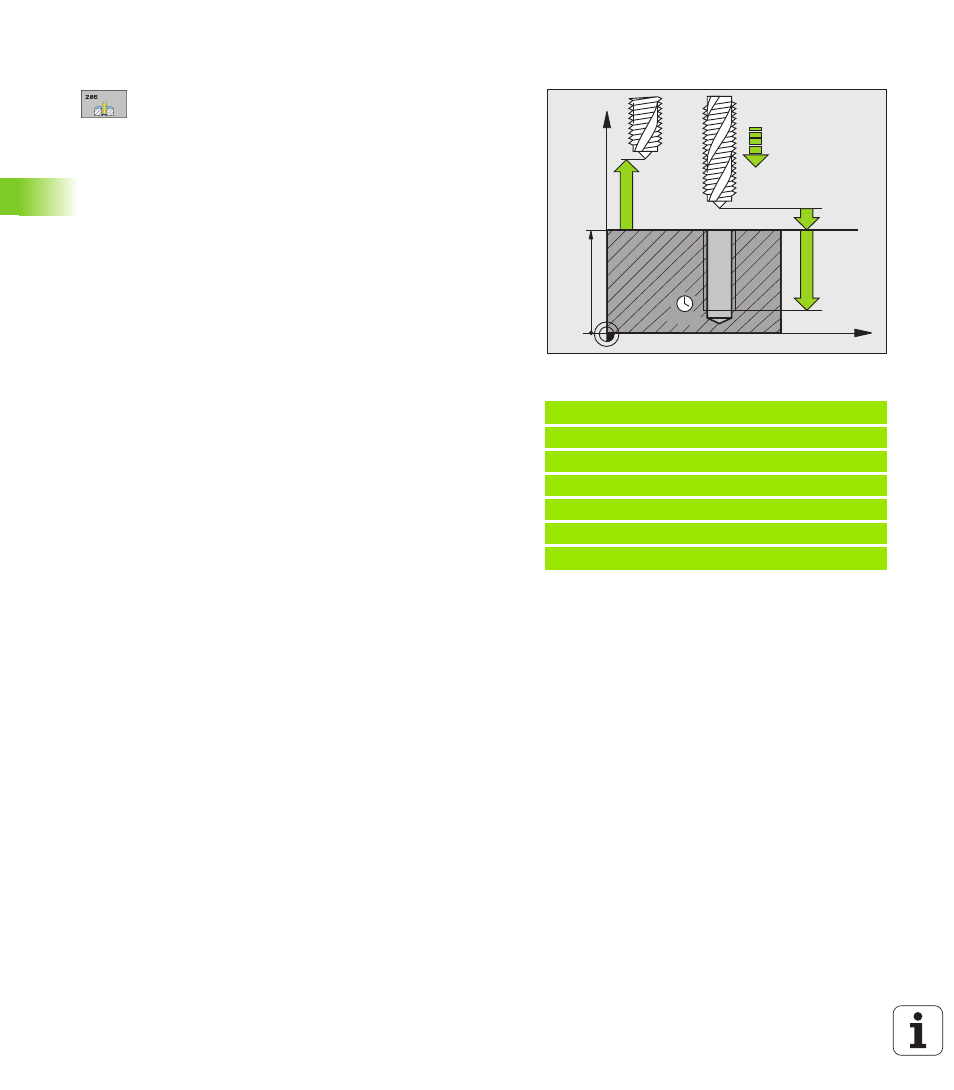

Z
X
Q203
Q200
Q201
Q211
Q206
Q204
F: Avanzamento in mm/min
S: Numero giri mandrino (giri/min)
p: Passo della filettatura (mm)
