HEIDENHAIN iTNC 530 117

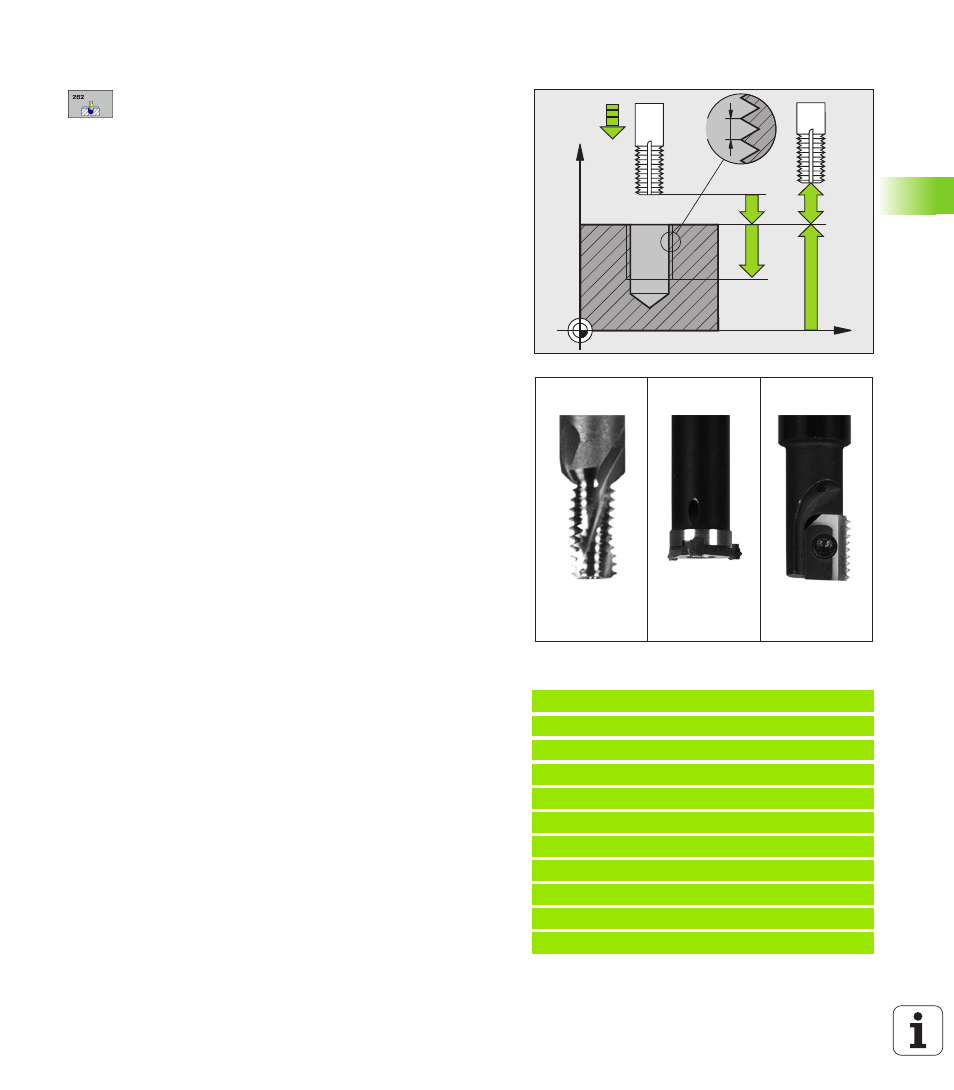

4.6 FRESA
T
URA DI FILET
T
I (ciclo
262, DIN/ISO: G262)
Parametri ciclo
U DIAMETRO NOMINALE Q335: diametro della filettatura.
Campo di immissione da 0 a 99999,9999
U PASSO FILETTATURA Q239: passo della filettatura. Il
segno definisce se si tratta di una filettatura destrorsa
o sinistrorsa:
+ = filettatura destrorsa
– = filettatura sinistrorsa
Campo di immissione da -99,9999 a 99,9999
U PROFONDITÀ FILETTO Q201 (in valore incrementale):
distanza tra la superficie del pezzo e il fondo della
filettatura. Campo di immissione da -99999,9999 a
99999,9999
U FILETTI PER PASSATA Q355: numero di giri del filetto
per ogni passata dell'utensile:
0 = linea elicoidale di 360° fino alla profondità di
filettatura
1 = traiettoria elicoidale continua su tutta la lunghezza
della filettatura
>1 = più traiettorie elicoidali con accostamento e
distacco, tra le quali il TNC sposta l'utensile di Q355
volte il passo. Campo di immissione da 0 a 99999
U AVANZAMENTO DI AVVICINAMENTO Q253: velocità di
spostamento dell'utensile durante la penetrazione nel
pezzo e l'estrazione dal pezzo in mm/min. Campo di
immissione da 0 a 99999,999, in alternativa FMAX,
FAUTO
, PREDEF
U MODO FRESATURA Q351: tipo della lavorazione di
fresatura con M3
+1 = concorde
–1 = discorde
in alternativa PREDEF
U DISTANZA DI SICUREZZA Q200 (in valore incrementale):
distanza tra la punta dell’utensile e la superficie del
pezzo. Campo di immissione da 0 a 99999,9999, in
alternativa PREDEF
U COORD. SUPERFICIE PEZZO Q203 (in valore assoluto):
coordinata della superficie del pezzo. Campo di
immissione da -99999,9999 a 99999,9999
U 2ª DISTANZA DI SICUREZZA Q204 (in valore
incrementale): coordinata dell'asse del mandrino che
esclude una collisione tra l'utensile e il pezzo (il
dispositivo di serraggio). Campo di immissione da 0 a
99999,9999, in alternativa PREDEF
U AVANZAMENTO FRESATURA Q207: velocità di
spostamento dell'utensile durante la fresatura in
mm/min. Campo di immissione da 0 a 99999,999, in
alternativa FAUTO
Esempio: blocchi NC
25 CYCL DEF 262 FRESATURA DI FILETTI
Q335=10 ;DIAMETRO NOMINALE
Q239=+1.5 ;PASSO
Q201=-20 ;PROFONDITÀ FILETTO
Q355=0 ;FILETTI PER PASSATA
Q253=750 ;AVANZ. AVVICINAMENTO
Q351=+1 ;MODO FRESATURA
Q200=2 ;DISTANZA SICUREZZA
Q203=+30 ;COORD. SUPERFICIE
Q204=50 ;2ª DIST. SICUREZZA
Q207=500 ;AVANZAM. FRESATURA
X
Z
Q203
Q253
Q239
Q201
Q204 Q200
Q355 = 1 Q355 > 1 Q355 = 0
