2.1 La
v
o
ra
re
con i cicli di la
v
o
ra
zione
Definizione dei cicli tramite softkey
U Il livello softkey visualizza i vari gruppi di cicli
U Selezionare un gruppo di cicli, ad es. i cicli di foratura
U Selezionare il ciclo, ad es. FRESATURA DI

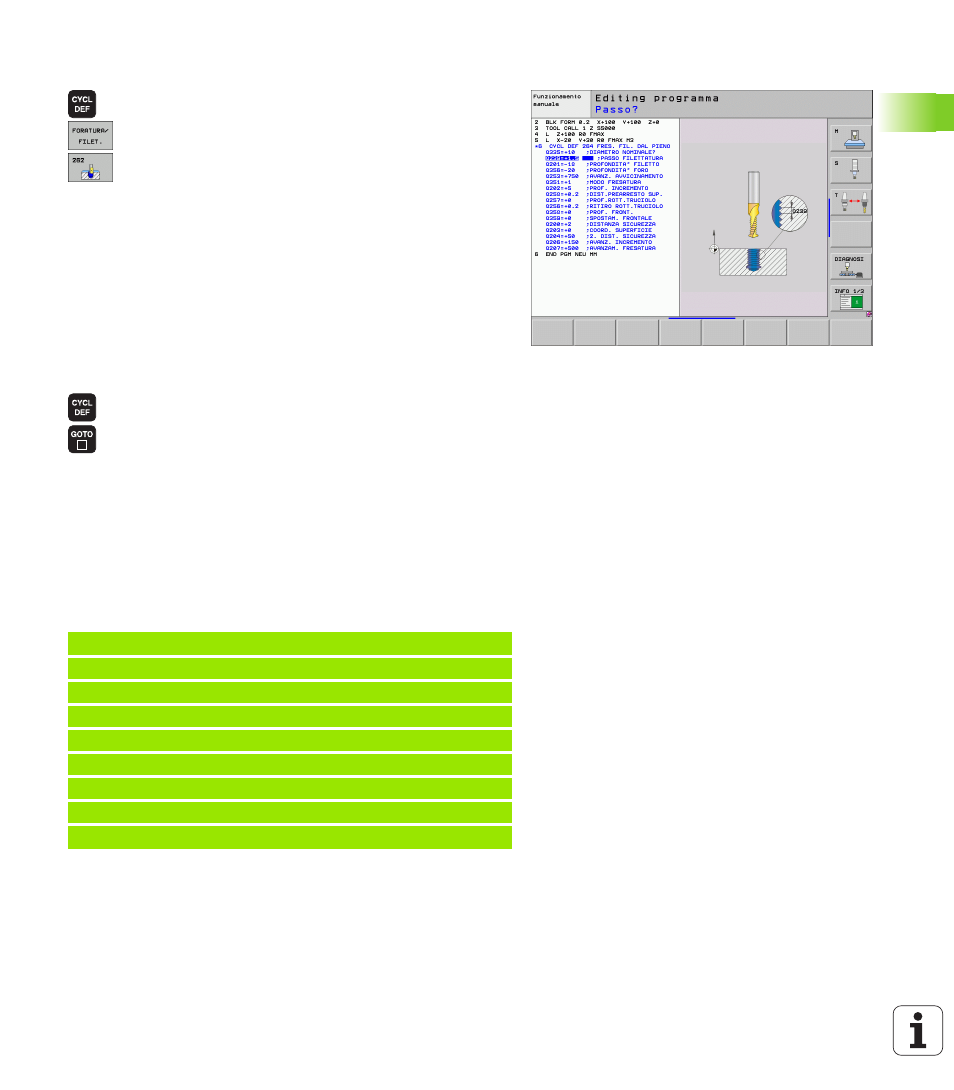

FILETTATURE. Il TNC apre un dialogo e chiede tutti i
valori da inserire; contemporaneamente visualizza
nella metà destra dello schermo una grafica, nella
quale i parametri da inserire sono evidenziati su un
campo chiaro
U Inserire tutti i parametri richiesti dal TNC,
confermando ogni inserimento con il tasto ENT
U Quando tutti i dati necessari saranno inseriti, il TNC
terminerà automaticamente il dialogo
Definizione del ciclo mediante la funzione GOTO
U Il livello softkey visualizza i vari gruppi di cicli
U Il TNC visualizza in una finestra in primo piano la
panoramica dei cicli
U Selezionare con i tasti cursore il ciclo desiderato
oppure
U Selezionare con CTRL + tasti cursore (scorrimento
pagina per pagina) il ciclo desiderato oppure
U Inserire il numero di ciclo e confermare ogni volta con
il tasto ENT. A questo punto il TNC apre il dialogo del
ciclo come descritto in precedenza
Blocchi esplicativi NC
7 CYCL DEF 200 FORATURA
Q200=2 ;DISTANZA SICUREZZA
Q201=3 ;PROFONDITÀ
Q206=150 ;AVANZ. INCREMENTO
Q202=5 ;PROF. INCREMENTO
Q210=0 ;TEMPO ATTESA SOPRA
Q203=+0 ;COORD. SUPERFICIE
Q204=50 ;2ª DIST. SICUREZZA
Q211=0.25 ;TEMPO ATTESA SOTTO
