5.2 T
A
SCA RET
T
ANGOLARE (ciclo 251, DIN/ISO: G251)
Parametri ciclo
U TIPO DI LAVORAZIONE (0/1/2) Q215: definizione del
tipo di lavorazione:
0: sgrossatura e finitura
1: solo sgrossatura
2: solo finitura
La finitura laterale e la finitura del fondo vengono
eseguite solo se è definito il rispettivo sovrametallo
per finitura (Q368, Q369)
U LUNGHEZZA LATO PRIMARIO Q218 (in valore
incrementale): lunghezza della tasca parallela all'asse
principale del piano di lavoro. Campo di immissione da
0 a 99999,9999
U LUNGHEZZA LATO SECONDARIO Q219 (in valore
incrementale): lunghezza della tasca parallela all'asse
secondario del piano di lavoro. Campo di immissione
da 0 a 99999,9999
U RAGGIO DELL’ANGOLO Q220: raggio dell’angolo della
tasca. Se è impostato il valore 0, il TNC considera il
RAGGIO DELL'ANGOLO uguale al raggio
dell'utensile. Campo di immissione da 0 a
99999,9999
U QUOTA DI FINITURA LATERALE Q368 (in valore
incrementale): sovrametallo di finitura nel piano di
lavoro. Campo di immissione da 0 a 99999,9999
U ANGOLO DI ROTAZIONE Q224 (in valore assoluto): angolo
con cui tutta la tasca viene ruotata. Il centro di
rotazione si trova nella posizione in cui si trova
l’utensile al momento della chiamata del ciclo. Campo
di immissione da -360,0000 a 360,0000

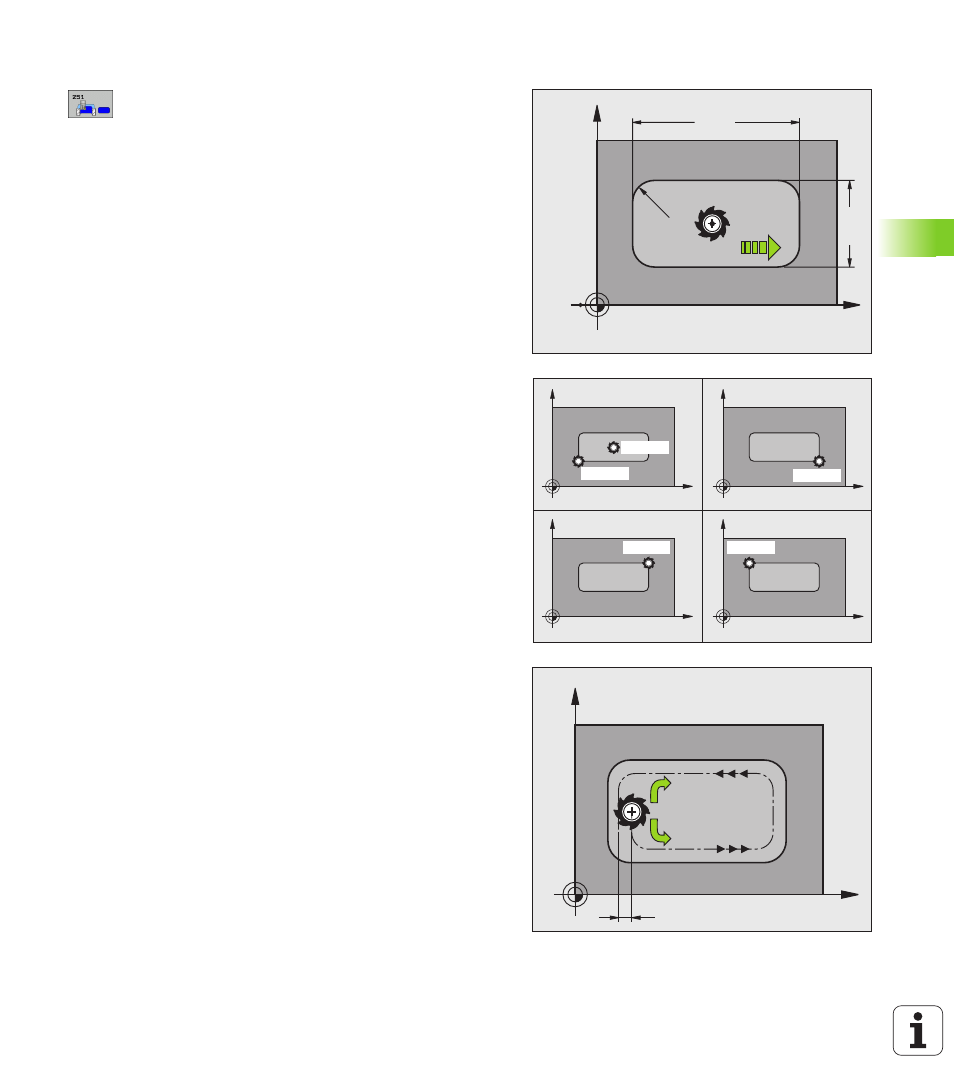

U POSIZIONE TASCA Q367: posizione della tasca riferita
alla posizione dell’utensile al momento della chiamata
del ciclo:
0: posizione utensile = centro tasca
1: posizione utensile = spigolo inferiore sinistro
2: posizione utensile = spigolo inferiore destro
3: posizione utensile = spigolo superiore destro
4: posizione utensile = spigolo superiore sinistro
U AVANZAM. FRESATURA Q207: velocità di spostamento
dell'utensile durante la fresatura in mm/min. Campo
di immissione da 0 a 99999,999, in alternativa FAUTO,
FU
, FZ
U MODO FRESATURA Q351: tipo della lavorazione di
fresatura con M3:
+1 = concorde
–1 = discorde
in alternativa PREDEF
X
Y
Q21
9
Q218
Q207
Q220
X
Y
X
Y
X
Y
X
Y
Q367=0
Q367=1 Q367=2
Q367=3 Q367=4
X
Y
k
Q351= +1
Q351= –1
