258 Cicli di lavorazione: spianatura
1
0
.6 Esempi di pr
ogr
ammazione
10.6 Esempi di programmazione

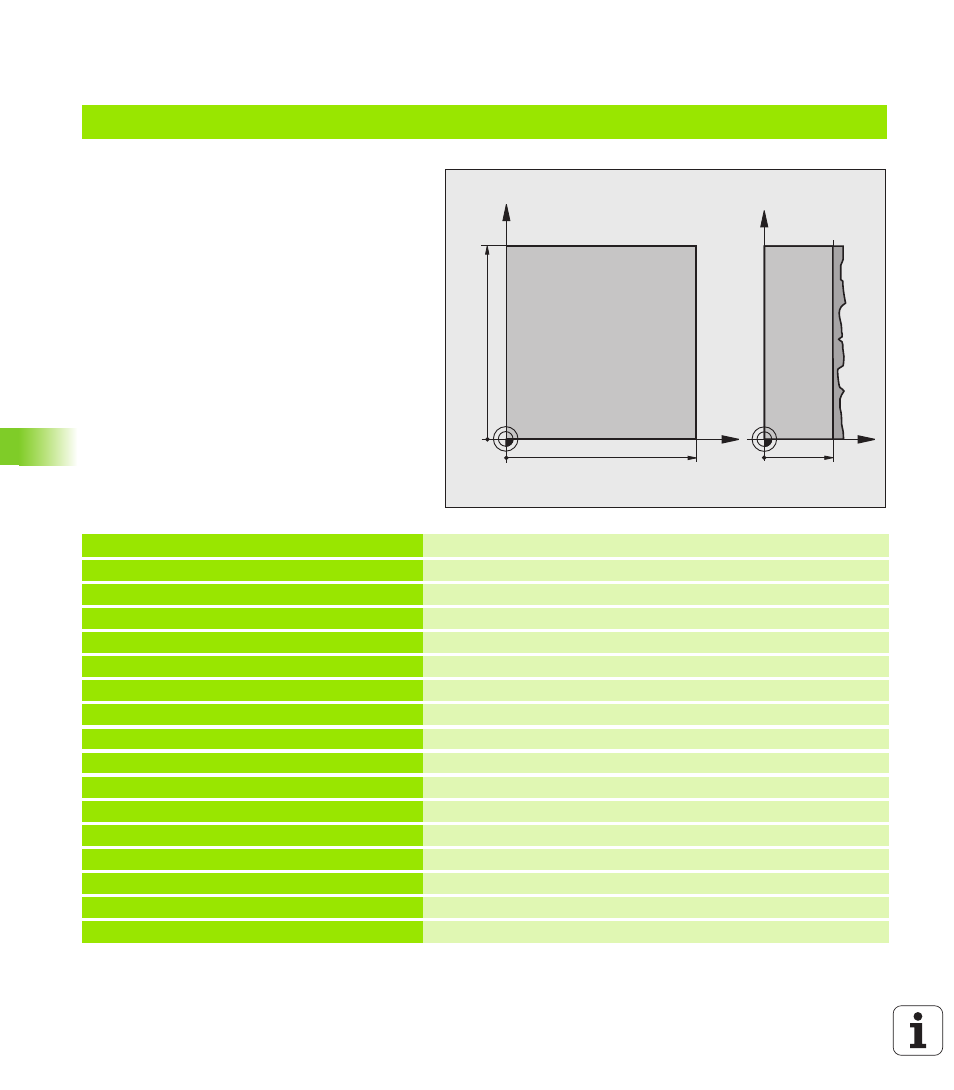

Esempio: spianatura
0 BEGIN PGM C230 MM
1 BLK FORM 0.1 Z X+0 Y+0 Z+0 Definizione pezzo grezzo
2 BLK FORM 0.2 X+100 Y+100 Z+40
3 TOOL DEF 1 L+0 R+5 Definizione utensile
4 TOOL CALL 1 Z S3500 Chiamata utensile
5 L Z+250 R0 FMAX Disimpegno utensile
6 CYCL DEF 230 SPIANATURA Definizione del ciclo "Spianatura"
Q225=+0 ;PUNTO PART. 1° ASSE
Q226=+0 ;PUNTO PART. 2° ASSE
Q227=+35 ;PUNTO PART. 3° ASSE
Q218=100 ;LUNGHEZZA 1º LATO
Q219=100 ;LUNGHEZZA 2º LATO
Q240=25 ;NUMERO TAGLI
Q206=250 ;AVANZ. INCREMENTO
Q207=400 ;AVANZAM. FRESATURA
Q209=150 ;AVANZ. TRASVERSALE
Q200=2 ;DISTANZA SICUREZZA
X
Y
100
100
Z
Y
35
