HEIDENHAIN iTNC 530 (340 49x-05) Cycle programming - Manuale (Pagina 112)

112 Cicli di lavorazione: maschiatura / fresatura filetto
4.4 MA
SCHIA
T
URA CON R
O
T
T
URA TRUCIOL
O (ciclo 209, DIN/ISO: G209)

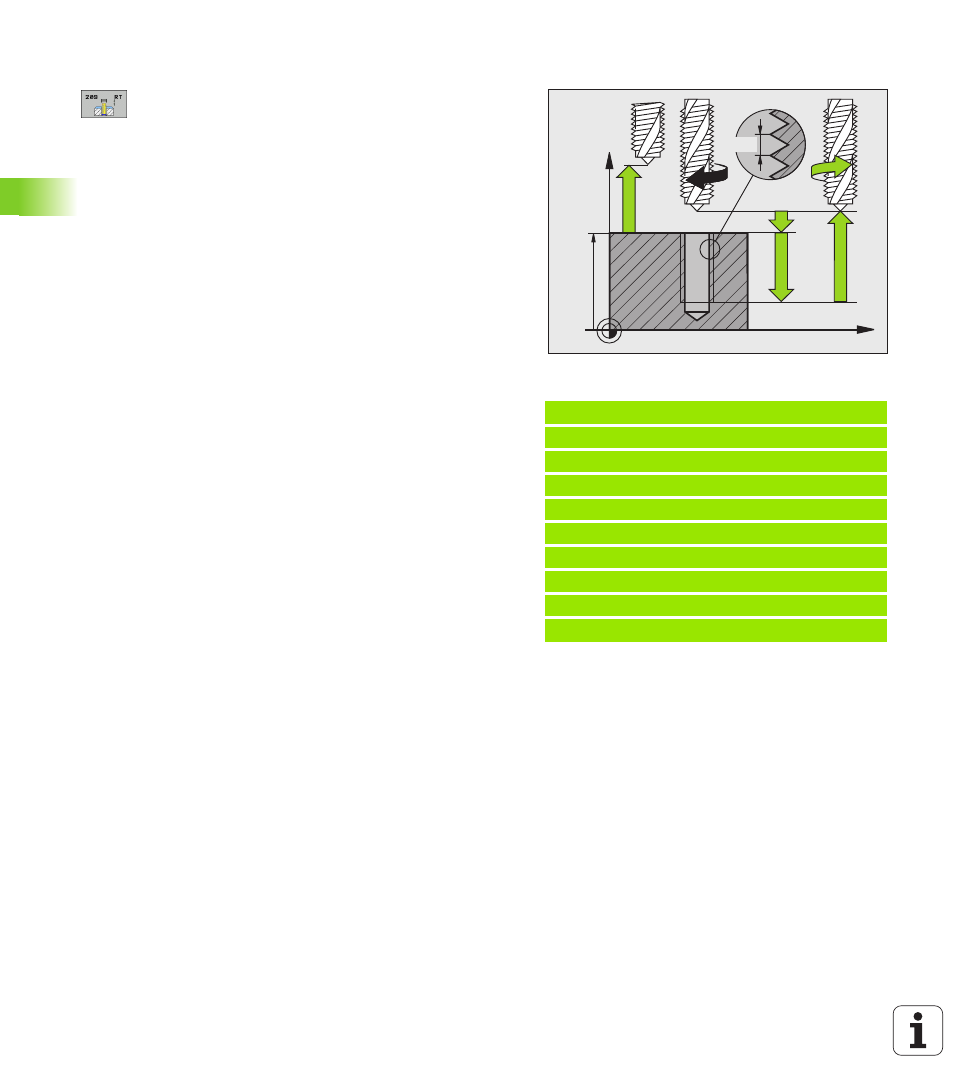

Parametri ciclo
U DISTANZA DI SICUREZZA Q200 (in valore incrementale):
distanza tra la punta dell'utensile (posizione di partenza) e
la superficie del pezzo. Campo di immissione da 0 a
99999,9999, in alternativa PREDEF
U PROFONDITÀ FILETTO Q201 (in valore incrementale):
distanza tra la superficie del pezzo e l'estremità della
maschiatura. Campo di immissione da -99999,9999 a
99999,9999
U PASSO FILETTATURA Q239:
passo della filettatura. Il segno definisce se si tratta di una
filettatura destrorsa o sinistrorsa:
+= filettatura destrorsa
–= filettatura sinistrorsa
Campo di immissione da -99,9999 a 99,9999
U COORD. SUPERFICIE PEZZO Q203 (in valore assoluto):
coordinata della superficie del pezzo. Campo di
immissione da -99999,9999 a 99999,9999
U 2ª DISTANZA DI SICUREZZA Q204 (in valore
incrementale): coordinata dell'asse del mandrino che
esclude una collisione tra l'utensile e il pezzo (il dispositivo
di serraggio). Campo di immissione da 0 a 99999,9999, in
alternativa PREDEF
U PROF. INCREM. ROTTURA TRUCIOLO Q257 (in valore
incrementale): accostamento dopo che il TNC ha
eseguito una rottura truciolo. Campo di immissione da 0
a 99999,9999
U RITIRO PER ROTTURA TRUCIOLO Q256: il TNC moltiplica il
passo Q239 con il valore impostato e, alla rottura del
truciolo, ritira l'utensile per il valore calcolato. Se si
introduce Q256 = 0 il TNC estrae l'utensile
completamente per scaricare il truciolo, portandolo alla
distanza di sicurezza. Campo di immissione da 0,1000 a
99999,9999
U ANGOLO ORIENTAMENTO MANDRINO Q336 (in valore
assoluto): angolo sul quale il TNC posiziona l'utensile
prima dell'operazione di maschiatura. In tal modo è
possibile all'occorrenza riprendere la maschiatura. Campo
di immissione da -360,0000 a 360,0000
U FATTORE MODIF. N. GIRI RITORNO Q403: fattore con cui
il TNC aumenta il numero di giri del mandrino – e quindi
anche l'avanzamento in ritorno – durante l'estrazione dal
foro. Campo di immissione da 0,0001 a 10, incremento
massimo al numero di giri massimo della gamma attiva
Disimpegno in un'interruzione del programma
Premendo durante la maschiatura il tasto esterno di STOP, il TNC visualizza
il softkey OPERAZ. MANUALE. Premendo il softkey OPERAZ. MANUALE
l'utensile può essere disimpegnato da programma. Per questo disimpegno
controllato azionare il tasto esterno di movimento positivo dell'asse
mandrino attivo.
Esempio: blocchi NC
26 CYCL DEF 209 MASCH. ROTT. TRUCIOLO
Q200=2 ;DISTANZA SICUREZZA
Q201=-20 ;PROFONDITÀ
Q239=+1 ;PASSO FILETTATURA
Q203=+25 ;COORD. SUPERFICIE
Q204=50 ;2ª DIST. SICUREZZA
Q257=5 ;PROF. ROTT. TRUCIOLO
Q256=+25 ;RITIRO ROTT. TRUCIOLO
Q336=50 ;ANGOLO PER MANDRINO
Q403=1.5 ;FATTORE NUM. GIRI
