11.1 Principi fondamentali

Panoramica

Mediante la conversione delle coordinate il TNC è in grado di eseguire
un profilo programmato in diversi punti del pezzo, variando la posizione
e il fattore di scala. Il TNC mette a disposizione i seguenti cicli per la
conversione delle coordinate:

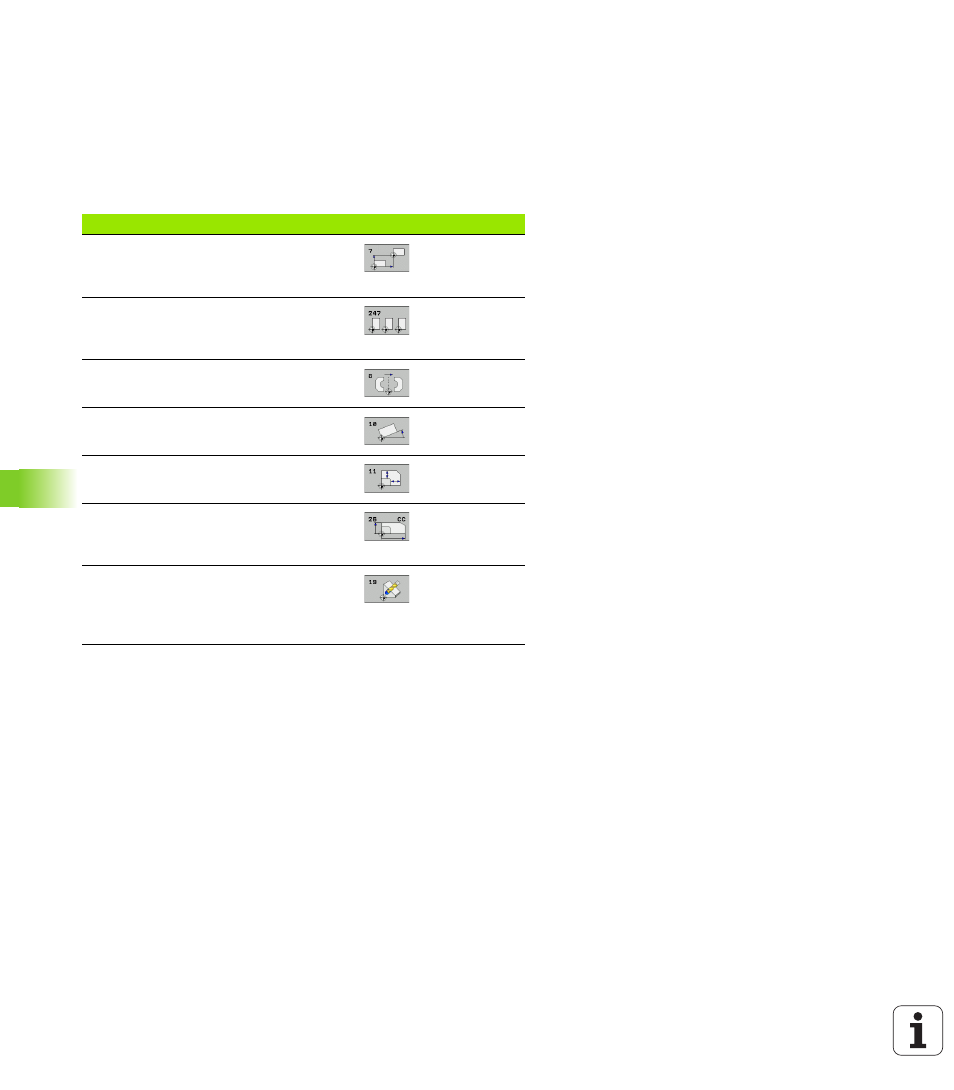

Ciclo

Softkey

Pagina

7 ORIGINE
Spostamento dei profili direttamente nel
programma o dalle tabelle origini

Pagina 264

247 IMPOSTAZIONE ZERO PEZZO
Impostazione dell'origine nel corso di
esecuzione del programma

Pagina 271

8 SPECULARITÀ
Lavorazione speculare dei profili

Pagina 272

10 ROTAZIONE
Rotazione dei profili nel piano di lavoro

Pagina 274

11 FATTORE SCALA
Riduzione o ingrandimento dei profili

Pagina 276

26 FATTORE SCALA ASSE
Riduzione o ingrandimento di profili con
fattori di scala specifici per asse

Pagina 278

19 PIANO DI LAVORO
Lavorazioni nel sistema di coordinate
ruotato per macchine con teste
orientabili e/o tavole rotanti

Pagina 280
