246 Cicli di lavorazione: spianatura
1
0
.2 LA
V
O
RAZIONE D
A

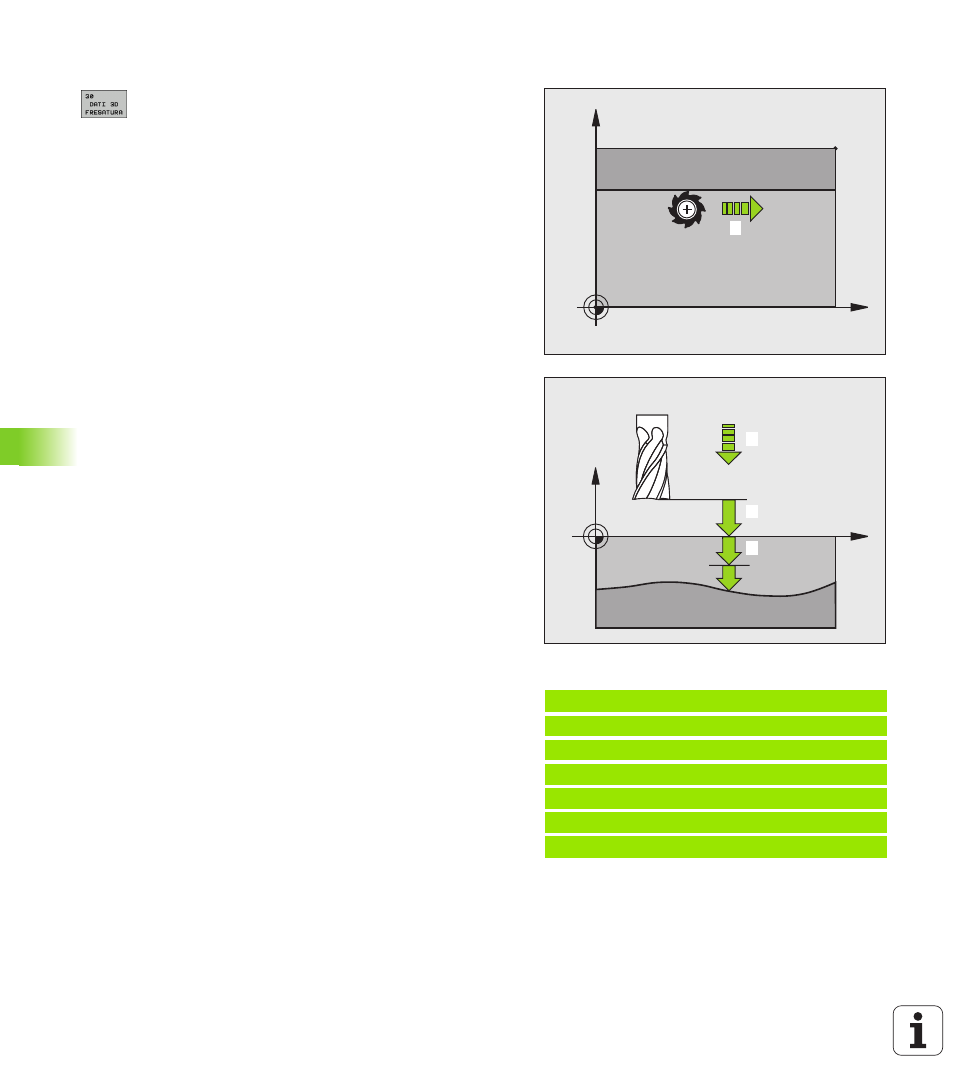

TI 3D (ciclo 30, DIN/ISO: G60)
Parametri ciclo
U NOME FILE PER DATI 3D : inserire il nome del
programma nel quale sono memorizzati i dati del
profilo; se il file non si trova nella directory attuale,
inserire il percorso completo. È possibile inserire al
massimo 254 caratteri
U PUNTO MIN CAMPO : punto minimo (coordinate X, Y e Z)
del campo nel quale si deve fresare. Campo di
immissione da -99999,9999 a 99999,9999
U PUNTO MAX CAMPO : punto massimo (coordinate X, Y e Z)
del campo nel quale si deve fresare. Campo di
immissione da -99999,9999 a 99999,9999
U DISTANZA DI SICUREZZA 1 (in valore incrementale):
distanza tra la punta dell’utensile e la superficie del
pezzo con movimenti in rapido. Campo di immissione
da 0 a 99999,9999
U PROFONDITÀ INCREMENTO 2 (in valore incrementale):
quota di accostamento dell’utensile. Campo di
immissione da -99999,9999 a 99999,9999
U AVANZAMENTO INCREMENTO 3 : velocità di spostamento
dell'utensile durante la penetrazione in mm/min.
Campo di immissione da 0 a 99999,999, in alternativa
FAUTO
U AVANZAMENTO FRESATURA 4 : velocità di spostamento
dell'utensile durante la fresatura in mm/min. Campo
di immissione da 0 a 99999,9999, in alternativa FAUTO
U FUNZIONE AUSILIARIA M : immissione opzionale di un
massimo di due funzioni ausiliarie, ad es. M13.
Campo di immissione da 0 a 999
Esempio: blocchi NC
64 CYCL DEF 30.0 LAVORAZIONE DATI 3D
65 CYCL DEF 30.1 PGM DIGIT.: BSP.H
66 CYCL DEF 30.2 X+0 Y+0 Z-20
67 CYCL DEF 30.3 X+100 Y+100 Z+0
68 CYCL DEF 30.4 DIST. 2
69 CYCL DEF 30.5 INCR. +5 F100
70 CYCL DEF 30.6 F350 M8
4
Y
X MIN
MAX
X
Z
1
2
3
