Cicli di tastatura: rilevamento automatico delle origini

15.8 ORIGINE ES

TERNA SULL

O SPIG

OL

O (ciclo 414, DIN/ISO: G414)

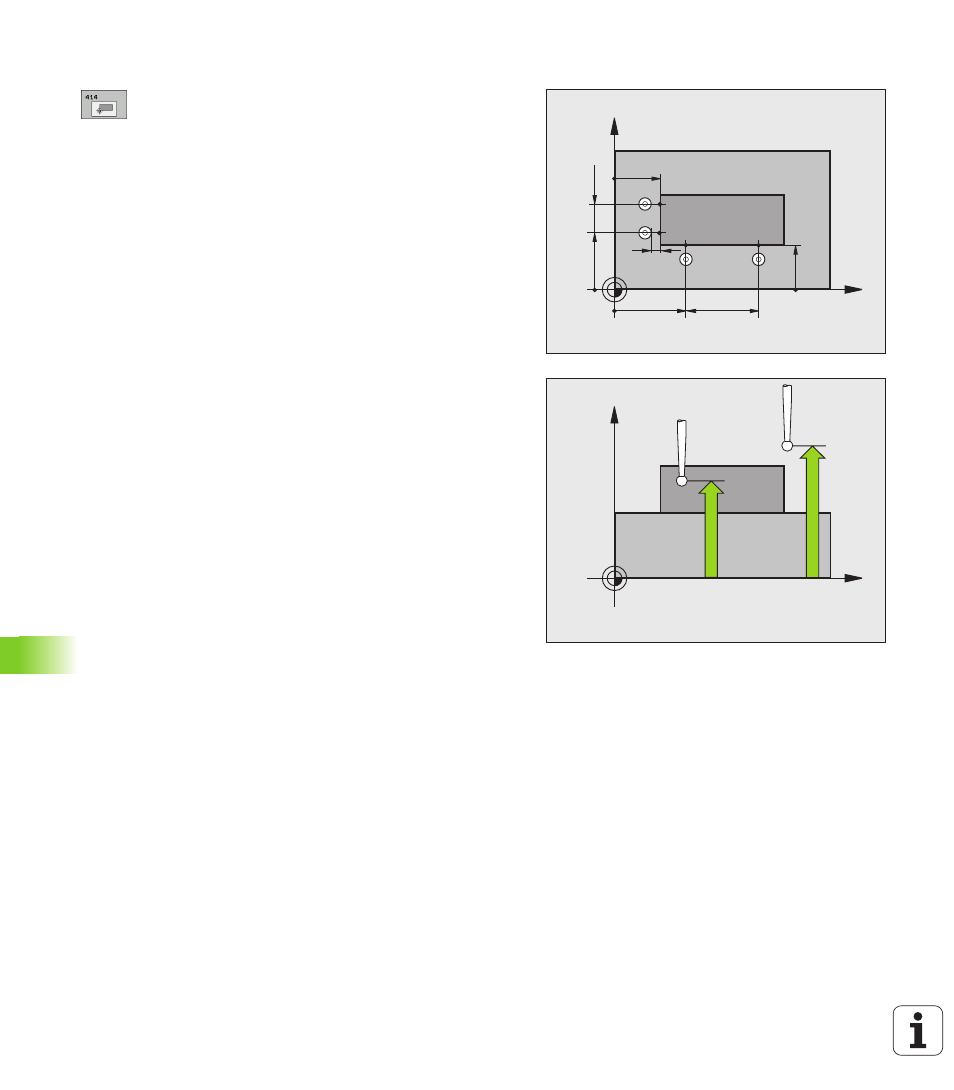

Parametri ciclo

U

1° PUNTO MIS. 1º ASSE

Q263 (in valore assoluto):

coordinata del primo punto da tastare nell'asse
principale del piano di lavoro. Campo di immissione da
-99999,9999 a 99999,9999

U

1° PUNTO MIS. 2º ASSE

Q264 (in valore assoluto):

coordinata del primo punto da tastare nell'asse
secondario del piano di lavoro. Campo di immissione
da -99999,9999 a 99999,9999

U

DISTANZA 1º ASSE

Q326 (in valore incrementale):

distanza tra il primo ed il secondo punto da misurare
nell'asse principale del piano di lavoro. Campo di
immissione da 0 a 99999,9999

U

3° PUNTO MIS. 1º ASSE

Q296 (in valore assoluto):

coordinata del terzo punto da tastare nell'asse
principale del piano di lavoro. Campo di immissione da
-99999,9999 a 99999,9999

U

3° PUNTO MIS. 2º ASSE

Q297 (in valore assoluto):

coordinata del terzo punto da tastare nell'asse
secondario del piano di lavoro. Campo di immissione
da -99999,9999 a 99999,9999

U

DISTANZA 2º ASSE

Q327 (in valore incrementale):

distanza tra il terzo e il quarto punto da misurare
nell'asse secondario del piano di lavoro. Campo di
immissione da 0 a 99999,9999

U

MIS. ALTEZZA SU ASSE TASTATORE

Q261 (in valore

assoluto): coordinata del centro della sfera (= punto di
contatto) nell'asse del tastatore, sul quale deve
essere effettuata la misurazione. Campo di
immissione da -99999,9999 a 99999,9999

U

DISTANZA DI SICUREZZA

Q320 (in valore incrementale):

distanza addizionale tra il punto di misura e la sfera del
tastatore. Q320 attivo in aggiunta a MP6140. Campo
di immissione da 0 a 99999,9999, in alternativa
PREDEF

U

ALTEZZA DI SICUREZZA

Q260 (in valore assoluto):

coordinata dell'asse del tastatore che esclude una
collisione tra il tastatore e il pezzo (dispositivo di
serraggio). Campo di immissione da -99999,9999 a
99999,9999, in alternativa PREDEF

X

Y

Q297

Q263

Q326

Q264

Q296

Q327

MP6140

+

Q320

X

Y

Q261

Q260
