HEIDENHAIN iTNC 530 155

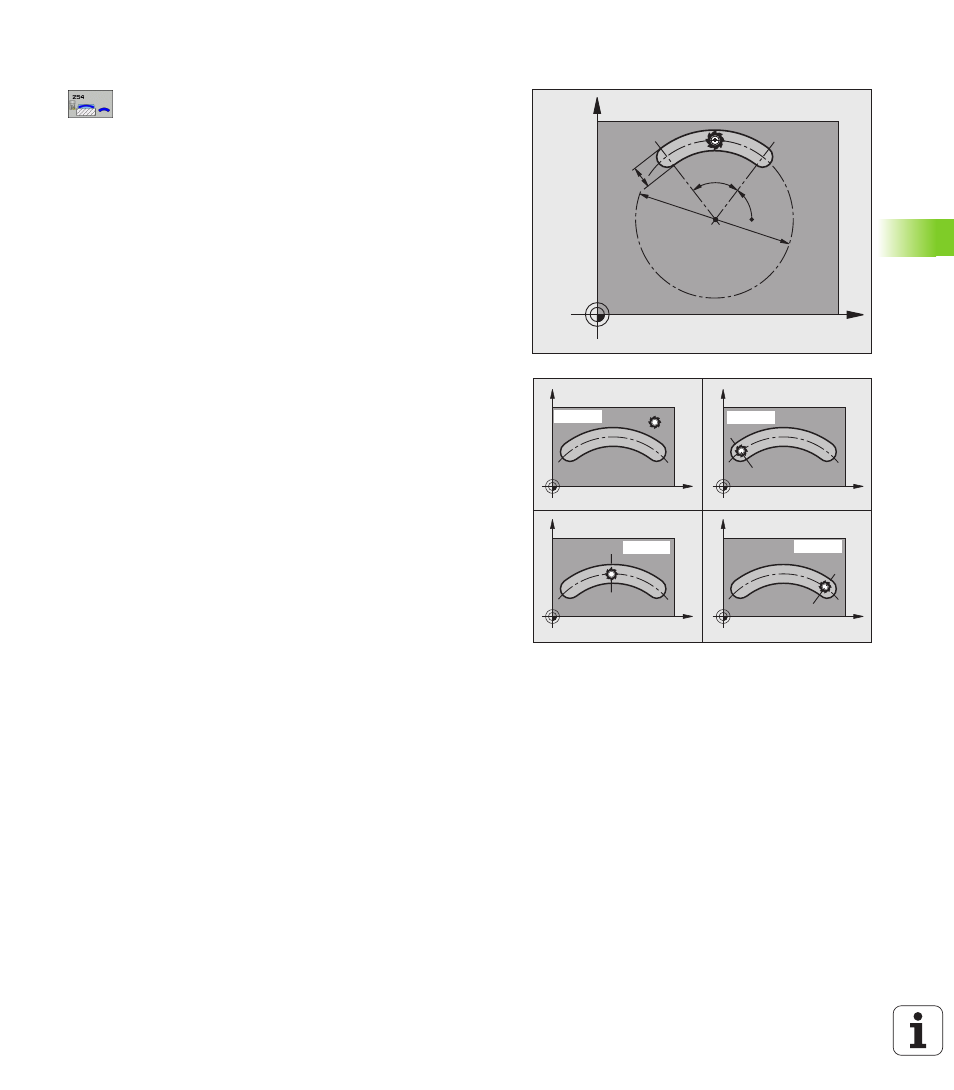

5.5 SCANALA
TURA CIR
C
OLARE (ciclo 254, DIN/ISO: G254)
Parametri ciclo
U TIPO DI LAVORAZIONE (0/1/2) Q215: definizione del
tipo di lavorazione:
0: sgrossatura e finitura
1: solo sgrossatura
2: solo finitura
La finitura laterale e la finitura del fondo vengono eseguite
solo se è definito il rispettivo sovrametallo per finitura
(Q368, Q369)
U LARGHEZZA SCANALATURA Q219 (valore parallelo all'asse
secondario del piano di lavoro): inserire la larghezza della
scanalatura; se la larghezza della scanalatura è uguale al
diametro dell'utensile, il TNC esegue solo la sgrossatura
(fresatura di asole). Larghezza massima della scanalatura
durante la sgrossatura: doppio diametro dell'utensile.
Campo di immissione da 0 a 99999,9999
U QUOTA DI FINITURA LATERALE Q368 (in valore
incrementale): sovrametallo di finitura nel piano di lavoro.
Campo di immissione da 0 a 99999,9999
U DIAMETRO RETICOLO Q375: inserire il diametro del cerchio
completo. Campo di immissione da 0 a 99999,9999
U RIF. POS. SCANALATURA (0/1/2/3) Q367: posizione
della scanalatura riferita alla posizione dell’utensile al
momento della chiamata del ciclo:
0: non si tiene conto della posizione utensile. La posizione
scanalatura viene ricavata dal centro cerchio completo
inserito e dall’angolo di partenza
1: posizione utensile = centro della scanalatura circolare
sinistra L’angolo di partenza Q376 è riferito a questa
posizione. Non si tiene conto del centro del cerchio
completo inserito
2: posizione utensile = centro dell’asse centrale L’angolo
di partenza Q376 è riferito a questa posizione. Non si
tiene conto del centro del cerchio completo inserito
3: posizione utensile = centro della scanalatura circolare
destra L’angolo di partenza Q376 è riferito a questa
posizione. Non si tiene conto del centro del cerchio
completo inserito
U CENTRO 1º ASSE Q216 (in valore assoluto): centro del
cerchio completo nell'asse principale nel piano di lavoro
Attivo solo se Q367 = 0. Campo di immissione da
-99999,9999 a 99999,9999
U CENTRO 2º ASSE Q217 (in valore assoluto): centro del
cerchio completo nell'asse secondario del piano di lavoro.
Attivo solo se Q367 = 0. Campo di immissione da
-99999,9999 a 99999,9999
U ANGOLO DI PARTENZA Q376 (in valore assoluto): inserire
l’angolo polare del punto di partenza. Campo di
immissione da -360,000 a 360,000
U ANGOLO DI APERTURA SCANALATURA Q248 (in valore
incrementale): inserire l’angolo di apertura della
scanalatura. Campo di immissione da 0 a 360,000
X
Y
Q248
Q376
Q219
Q375
X
Y
X
Y
X
Y
X
Y
Q367=0 Q367=1
Q367=2 Q367=3
