HEIDENHAIN iTNC 530 199
7.
9 CONT
ORNA
TURA PR
OFIL
O
(ciclo 25, DIN/ISO: G125)

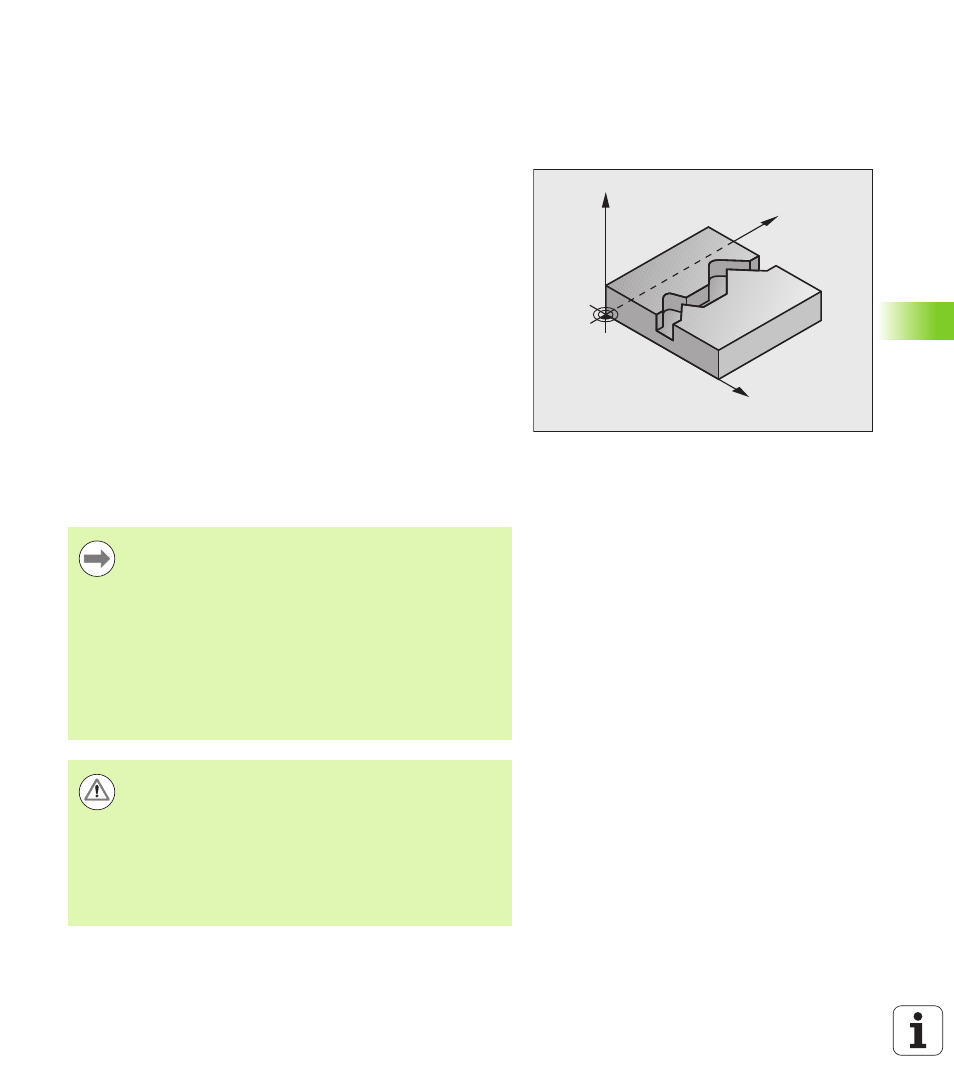

7.9 CONTORNATURA PROFILO
(ciclo 25, DIN/ISO: G125)
Esecuzione del ciclo
Con questo ciclo, assieme al ciclo 14 PROFILO, è possibile lavorare
profili aperti e chiusi.
Il ciclo 25 CONTORNATURA PROFILO offre, rispetto alla lavorazione
di un profilo con blocchi di posizionamento, notevoli vantaggi:
„ Il TNC controlla nella lavorazione che non si verifichino spogliature o
danneggiamenti del profilo. Possibilità di controllo del profilo con
test grafico
„ Se il raggio dell'utensile è troppo grande, occorre eventualmente
rifinire gli spigoli interni del profilo
„ La lavorazione può essere eseguita interamente con fresatura
concorde o discorde. Il modo di fresatura rimane invariato perfino in
caso di lavorazione speculare del profilo
„ In caso di più accostamenti il TNC può spostare l'utensile in avanti e
indietro riducendo il tempo della lavorazione
„ Possibilità di definizione di quote di sovrametallo per poter sgrossare
e rifinire il profilo in più passate di lavorazione
Per la programmazione
Y
X
Z
Il segno del parametro ciclo Profondità determina la
direzione della lavorazione. Se si programma Profondità =
0 il TNC non esegue il ciclo.
Il TNC considera solo il primo label del ciclo 14 PROFILO
La memoria per un ciclo SL è limitata. Si possono
programmare in un ciclo SL al massimo 8192 elementi di
profilo.
Il ciclo 20 DATI PROFILO non è necessario.
Le funzioni ausiliarie M109 e M110 non sono attive per la
lavorazione di un profilo con il ciclo 25.
Attenzione Pericolo di collisioni!
Per evitare possibili collisioni:
„ Subito dopo il ciclo 25 non programmare quote
incrementali, poiché le quote incrementali si riferiscono
alla posizione dell'utensile alla fine del ciclo.
„ Portarsi su una posizione definita (assoluta) in tutti gli
assi principali, poiché la posizione dell'utensile alla fine
del ciclo non coincide con la posizione all'inizio del ciclo.
