18.1 Misurazione cinematica con
sistemi di tastatura TS (opzione
KinematicsOpt)
Fondamenti
I requisiti di precisione, in particolare nel campo della lavorazione a 5
assi, sono sempre più elevati. Deve essere possibile produrre pezzi
complessi in modo esatto e con precisione riproducibile anche per
lunghi periodi di tempo.
Le imprecisioni nella lavorazione su più assi sono dovute, tra l'altro, agli
scostamenti tra il modello cinematico, che è memorizzato nel controllo

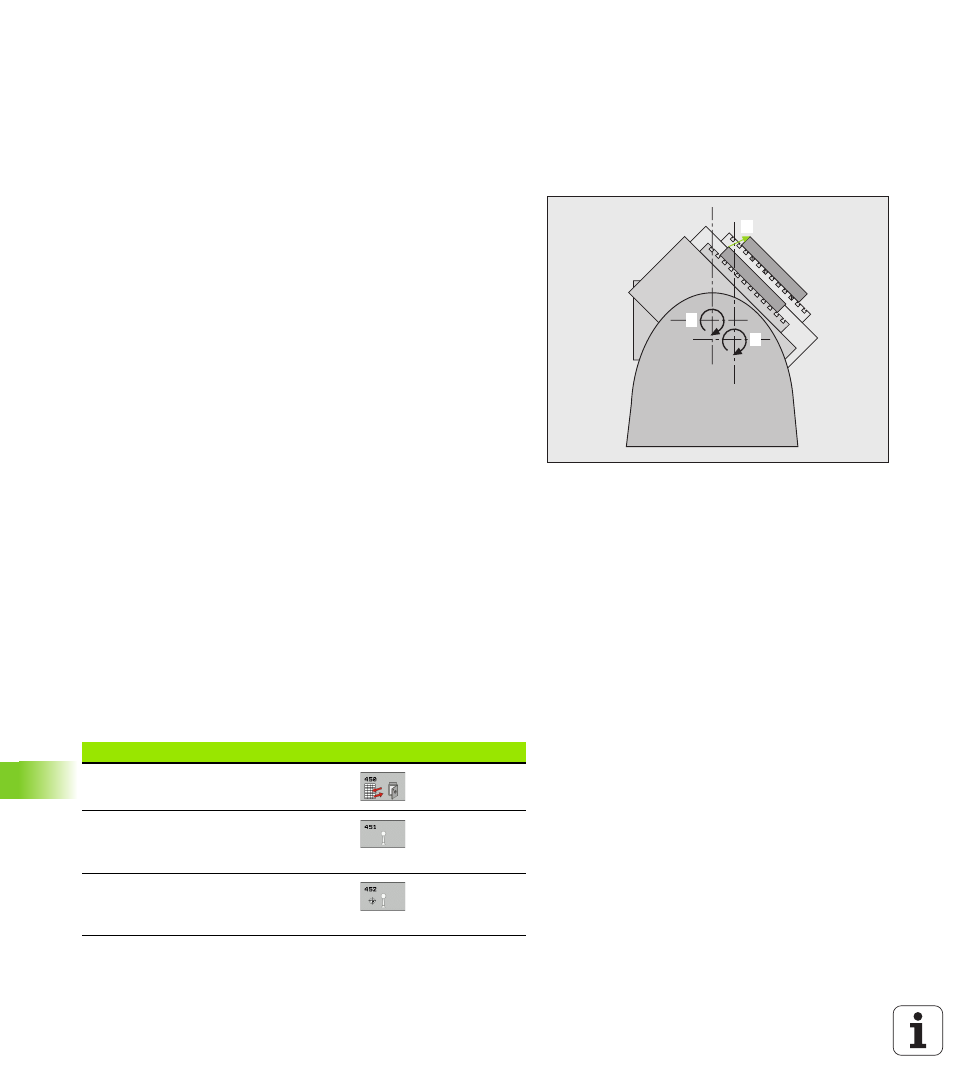

(vedere figura a destra
1
), e le condizioni cinematiche effettivamente
presenti sulla macchina (vedere figura a destra
2
). Questi scostamenti
provocano un errore sul pezzo durante il posizionamento degli assi
rotativi (vedere figura a destra
3
). Quindi è necessario creare una
funzione per fare coincidere il più possibile il modello alla realtà.
La nuova funzione TNC KinematicsOpt è un componente importante
che contribuisce a soddisfare efficacemente questo requisito
complesso: un ciclo di tastatura 3D misura in modo completamente
automatico gli assi rotativi presenti sulla macchina,
indipendentemente dal fatto che gli assi rotativi siano realizzati
meccanicamente come una tavola o una testa. Una sfera calibratrice
viene fissata in un punto qualunque sulla tavola della macchina e
misurata con una risoluzione definibile. Nella definizione del ciclo si
stabilisce solo separatamente per ogni asse rotativo il campo che si
desidera misurare.
Dai valori misurati il TNC determina la precisione statica di rotazione. Il
software minimizza gli errori di posizione derivanti dai movimenti di
rotazione e memorizza automaticamente la geometria della macchina
al termine del processo di misura nelle rispettive costanti macchina
della tabella cinematica.
Panoramica
Il TNC mette a disposizione cicli, con cui è possibile salvare,
ripristinare, controllare e ottimizzare la cinematica della macchina:
1
2
3
Ciclo
Softkey
Pagina
450 SALVA CINEMATICA: salvataggio e
ripristino automatico di cinematiche
451 MISURA CINEMATICA: controllo e
ottimizzazione automatici della
cinematica macchina
452 COMPENSAZ. PRESET: controllo e
ottimizzazione automatici della
cinematica macchina
