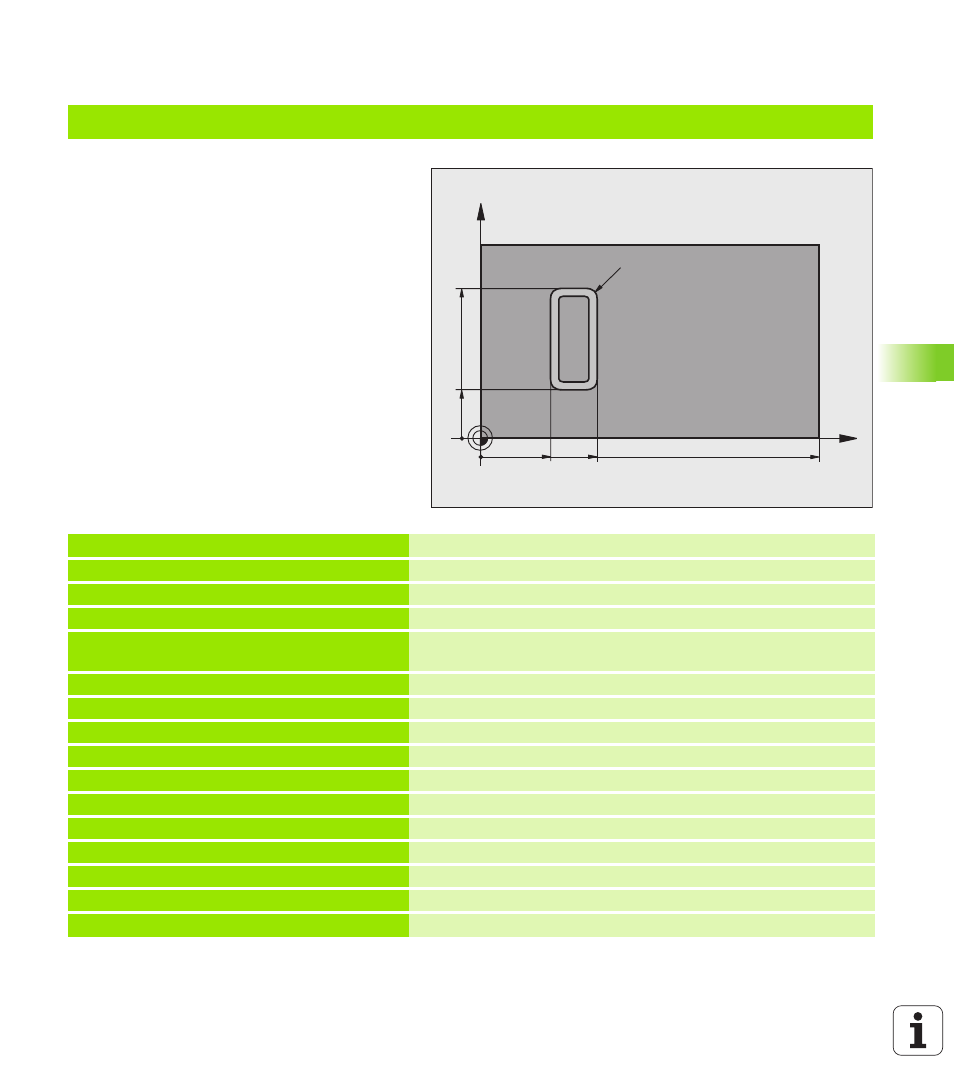

Esempio: superficie cilindrica con ciclo 27
Avvertenze:
„ Macchina con testa B e tavola C
„ Cilindro serrato centralmente sulla tavola
rotante
„ L'origine si trova al centro della tavola rotante
0 BEGIN PGM C27 MM
1 TOOL CALL 1 Z S2000 Chiamata utensile, diametro 7
2 L Z+250 R0 FMAX Disimpegno utensile
3 L X+50 Y0 R0 FMAX Preposizionamento dell'utensile al centro della tavola rotante
4 PLANE SPATIAL SPA+0 SPB+90 SPC+0
TURN FMAX Orientamento
5 CYCL DEF 14.0 PROFILO Definizione del sottoprogramma del profilo
6 CYCL DEF 14.1 LABEL PROFILO 1
7 CYCL DEF 27 SUPERFICIE CILINDRICA Definizione dei parametri di lavorazione
Q1=-7 ;PROFONDITÀ FRESATURA
Q3=+0 ;SOVRAM. LATERALE
Q6=2 ;DISTANZA SICUREZZA
Q10=4 ;PROF. INCREMENTO
Q11=100 ;AVANZ. INCREMENTO
Q12=250 ;AVANZAM. FRESATURA
Q16=25 ;RAGGIO
Q17=1 ;UNITÀ MISURA
C
Z
157
60
30
20
R7
.5
50
