HEIDENHAIN iTNC 530

327

14.7 Allineament

o

della posiz

ione

obli

qua di

un pez

z

o tr

amit

e l'asse C (ciclo

405, DIN/ISO: G405)

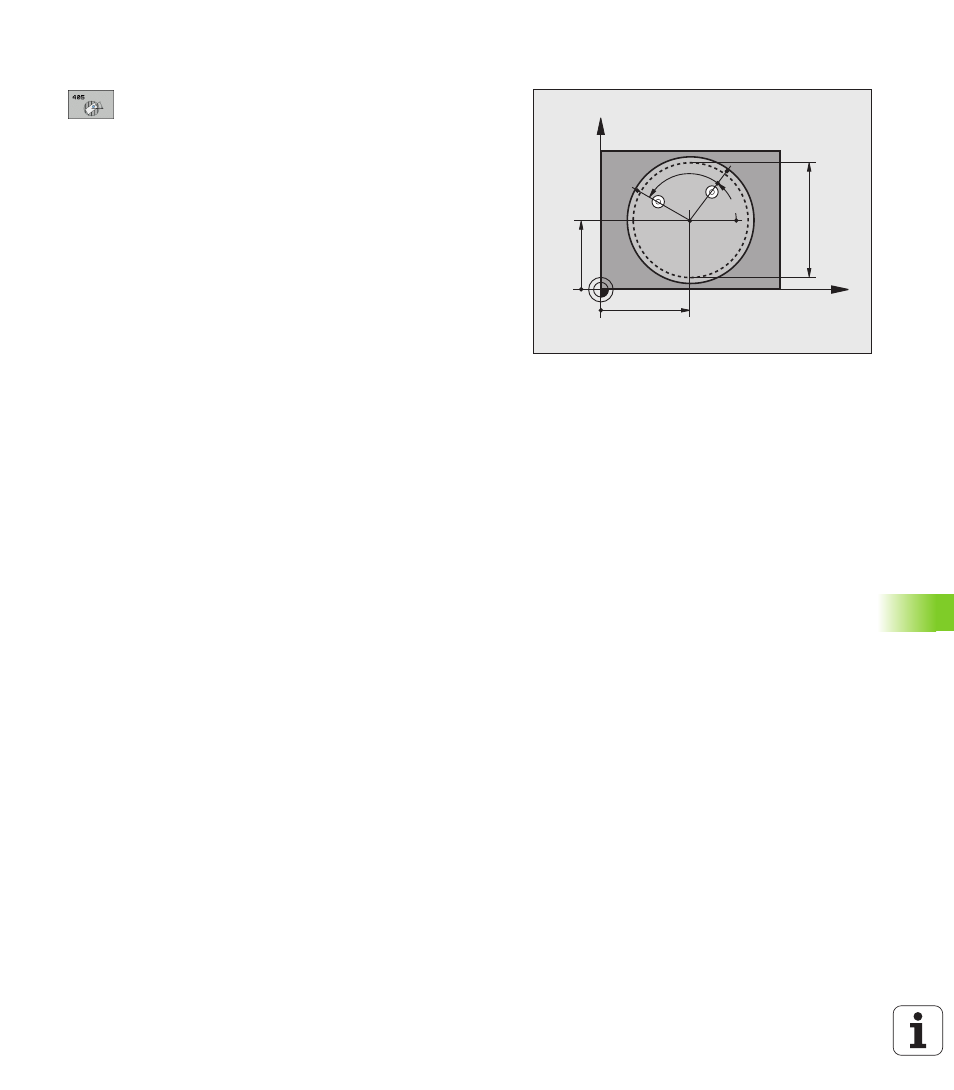

Parametri ciclo

U

CENTRO 1º ASSE

Q321 (in valore assoluto): centro del

foro nell'asse principale nel piano di lavoro. Campo di
immissione da -99999,9999 a 99999,9999

U

CENTRO 2º ASSE

Q322 (in valore assoluto): centro del

foro nell'asse secondario nel piano di lavoro.
Programmando Q322 = 0 il TNC allinea il centro del
foro sull'asse Y positivo; programmando Q322
diverso da 0, il TNC allinea il centro del foro sulla
posizione nominale (angolo che si ottiene dal centro
del foro). Campo di immissione da -99999,9999 a
99999,9999

U

DIAMETRO NOMINALE

Q262: diametro approssimativo

della tasca circolare (del foro). Introdurre un valore
approssimato per difetto. Campo di immissione da
0 a 99999,9999

U

ANGOLO DI PARTENZA

Q325 (in valore assoluto): angolo

tra l'asse principale del piano di lavoro e il primo punto
da tastare. Campo di immissione da -360,000 a
360,000

U

ANGOLO INCREMENTALE

Q247 (in valore incrementale):

angolo tra due punti da misurare; il segno dell'angolo
definisce il senso di rotazione (- = senso orario), con il
quale il tastatore si porta sul successivo punto da
misurare. Per la misurazione di archi di cerchio,
programmare un passo angolare inferiore a 90°.
Campo di immissione da -120,000 a 120,000

X

Y

Q322

Q321

Q262

Q325

Q247
