5.3 T
A
SCA CIR
C

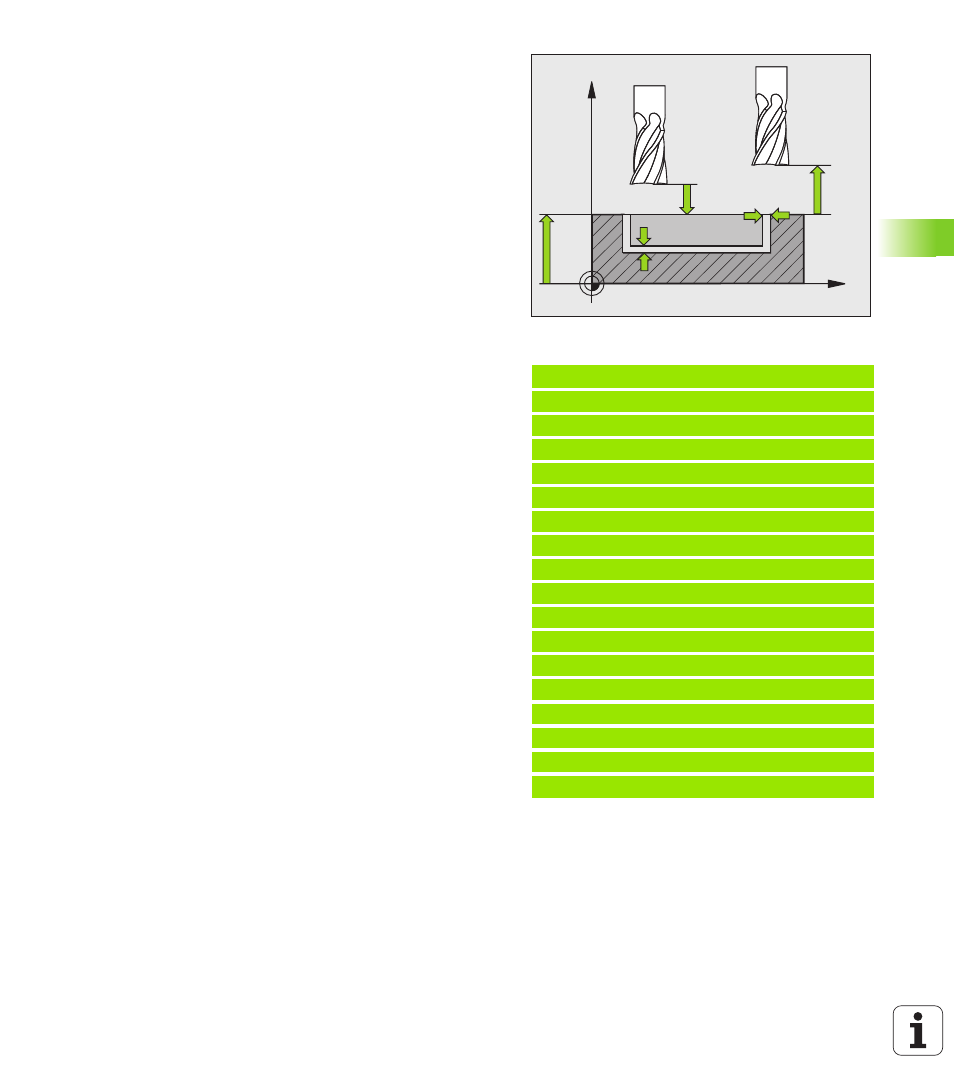

OLARE (ciclo 252, DIN/ISO: G252)
U
DISTANZA DI SICUREZZA
Q200 (in valore incrementale):
distanza tra la superficie frontale dell’utensile e la
superficie del pezzo. Campo di immissione da 0 a
99999,9999, in alternativa PREDEF
U
COORD. SUPERFICIE PEZZO
Q203 (in valore assoluto):
coordinata assoluta della superficie del pezzo. Campo
di immissione da -99999,9999 a 99999,9999
U
2ª DISTANZA DI SICUREZZA
Q204 (in valore
incrementale): coordinata dell'asse del mandrino che
esclude una collisione tra l'utensile e il pezzo (il
dispositivo di serraggio). Campo di immissione da 0 a
99999,9999, in alternativa PREDEF
U
FATTORE DI SOVRAPPOSIZIONE
Q370: Q370 x raggio
utensile dà l'accostamento laterale k. Campo di
immissione da 0,1 a 1,9999, in alternativa PREDEF
U
STRATEGIA PENETRAZIONE
Q366: tipo di strategia di
penetrazione
0 = penetrazione perpendicolare.
Indipendentemente dall'angolo di penetrazione
ANGLE
definito nella tabella utensili, il TNC penetra in
modo perpendicolare
1 = penetrazione elicoidale. Nella tabella utensili
l’angolo di penetrazione ANGLE per l’utensile attivo
deve essere definito diverso da 0. Altrimenti il TNC
emette un messaggio d'errore
In alternativa PREDEF
U
AVANZAMENTO FINITURA
Q385: velocità di spostamento
dell'utensile durante la finitura laterale e in profondità
in mm/min. Campo di immissione da 0 a 99999.999,
in alternativa FAUTO, FU, FZ
Esempio: blocchi NC
8 CYCL DEF 252 TASCA CIRCOLARE
Q215=0
;TIPO DI LAVORAZIONE
Q223=60
;DIAMETRO CERCHIO
Q368=0.2
;SOVRAM. LATERALE
Q207=500
;AVANZAM. FRESATURA
Q351=+1
;MODO FRESATURA
Q201=-20
;PROFONDITÀ
Q202=5
;PROF. INCREMENTO
Q369=0.1
;SOVRAM. PROFONDITÀ
Q206=150
;AVANZAMENTO PROF.
Q338=5
;INCREMENTO FINITURA
Q200=2
;DISTANZA SICUREZZA
Q203=+0
;COORD. SUPERFICIE
Q204=50
;2ª DIST. SICUREZZA
Q370=1
;SOVRAPP. TRAIETT. UT.
Q366=1
;PENETRAZIONE
Q385=500
;AVANZAMENTO FINITURA
9 CYCL CALL POS X+50 Y+50 Z+0 FMAX M3
