18.4 MISURA CINEMATICA (ciclo 451,
DIN/ISO: G451, opzione)
Esecuzione del ciclo
Con il ciclo di tastatura 451 si può controllare la cinematica della
macchina e se necessario ottimizzarla. Con il sistema di tastatura 3D
TS misurare una sfera calibratrice HEIDENHAIN fissata sulla tavola
della macchina.
Il TNC determina la precisione statica di rotazione. Il software
minimizza gli errori nello spazio derivanti dai movimenti di rotazione e
memorizza automaticamente la geometria della macchina al termine
del processo di misura nelle rispettive costanti macchina della
descrizione della cinematica.
1 Serrare la sfera calibratrice, facendo attenzione a evitare le
collisioni
2 Nel modo operativo Funzionamento manuale definire l'origine al
centro della sfera o se è definito Q431=1 o Q431=3: eseguire
manualmente il posizionamento nell'asse del tastatore sopra la
sfera calibratrice e nel piano di lavoro al centro della sfera
3 Selezionare il modo operativo di esecuzione del programma e
avviare il programma di calibrazione
4 Il TNC misura automaticamente in successione tutti gli assi rotativi
con la precisione definita

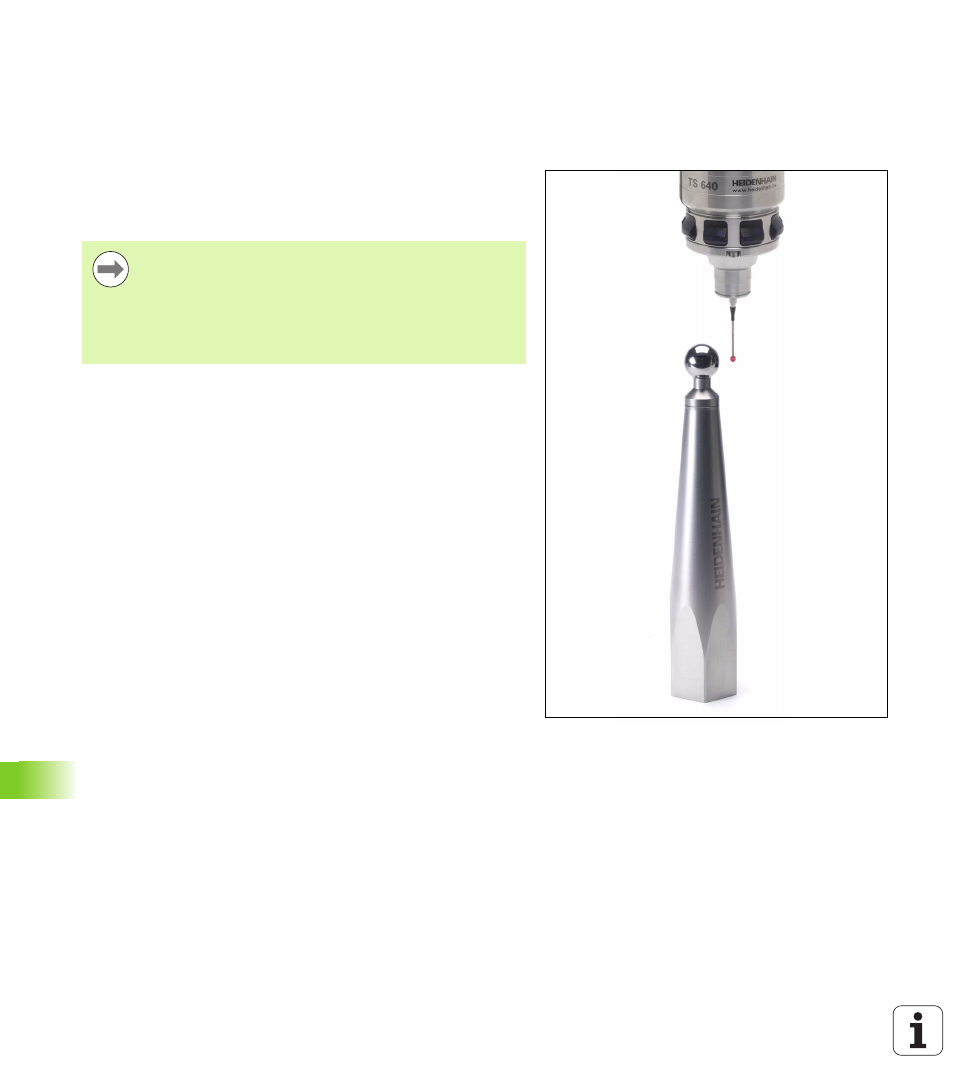

HEIDENHAIN consiglia l'impiego di sfere calibratrici
HEIDENHAIN KKH 250 (codice di ordinazione 655 475-01)
o KKH 100 (codice di ordinazione 655 475-02) , che
presentano una particolare rigidità e che sono state
appositamente costruite per la calibrazione della
macchina. Contattare eventualmente a questo proposito
HEIDENHAIN.
