152

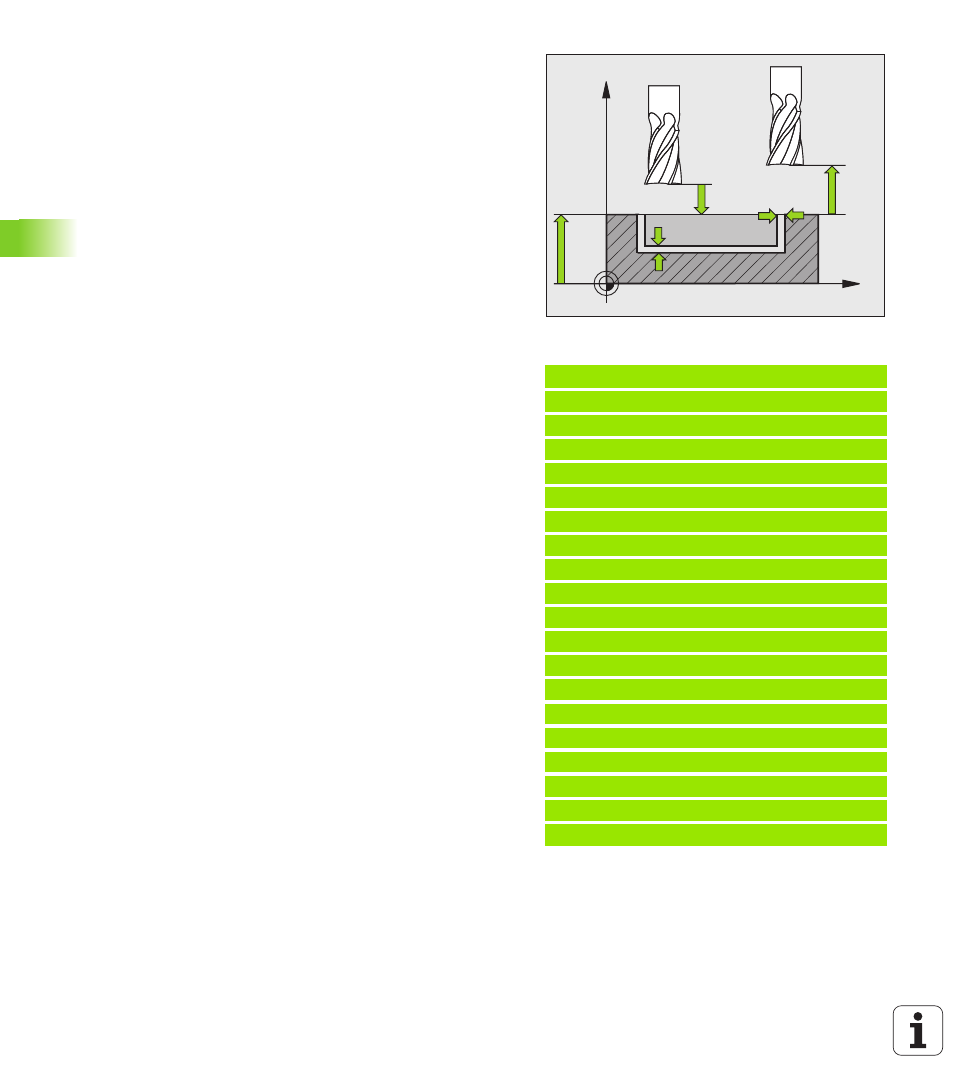

Cicli di lavorazione: fresatura di tasche / fresatura di isole / fresatura di scanalature

5.4 FRESA

T

URA DI SCANALA

TURE (ciclo 253, DIN/ISO: G253)

U

DISTANZA DI SICUREZZA

Q200 (in valore incrementale):

distanza tra la superficie frontale dell’utensile e la
superficie del pezzo. Campo di immissione da 0 a
99999,9999, in alternativa PREDEF

U

COORD. SUPERFICIE PEZZO

Q203 (in valore assoluto):

coordinata assoluta della superficie del pezzo. Campo
di immissione da -99999,9999 a 99999,9999

U

2ª DISTANZA DI SICUREZZA

Q204 (in valore

incrementale): coordinata dell'asse del mandrino che
esclude una collisione tra l'utensile e il pezzo (il
dispositivo di serraggio). Campo di immissione da 0 a
99999,9999, in alternativa PREDEF

U

STRATEGIA PENETRAZIONE

Q366: tipo di strategia di

penetrazione

„

0 = penetrazione perpendicolare.
Indipendentemente dall'angolo di penetrazione
ANGLE

definito nella tabella utensili, il TNC penetra in

modo perpendicolare

„

1 = penetrazione elicoidale. Nella tabella utensili
l’angolo di penetrazione ANGLE per l’utensile attivo
deve essere definito diverso da 0. Altrimenti il TNC
emette un messaggio d'errore. Adottare la
penetrazione elicoidale solo se c'è spazio
sufficiente

„

2 = penetrazione con pendolamento. Nella tabella
utensili l’angolo di penetrazione ANGLE per l’utensile
attivo deve essere definito diverso da 0. Altrimenti
il TNC emette un messaggio d'errore

„

In alternativa PREDEF

U

AVANZAMENTO FINITURA

Q385: velocità di spostamento

dell'utensile durante la finitura laterale e in profondità
in mm/min. Campo di immissione da 0 a 99999,999,
in alternativa FAUTO, FU, FZ

Esempio: blocchi NC

8 CYCL DEF 253 FRESATURA DI SCANALATURE

Q215=0

;TIPO DI LAVORAZIONE

Q218=80

;LUNGH. SCANALATURA

Q219=12

;LARGHEZZA SCANALATURA

Q368=0.2

;SOVRAM. LATERALE

Q374=+0

;ANGOLO DI ROTAZIONE

Q367=0

;POSIZ. SCANALATURA

Q207=500

;AVANZAM. FRESATURA

Q351=+1

;MODO FRESATURA

Q201=-20

;PROFONDITÀ

Q202=5

;PROF. INCREMENTO

Q369=0.1

;SOVRAM. PROFONDITÀ

Q206=150

;AVANZAMENTO PROF.

Q338=5

;INCREMENTO FINITURA

Q200=2

;DISTANZA SICUREZZA

Q203=+0

;COORD. SUPERFICIE

Q204=50

;2ª DIST. SICUREZZA

Q366=1

;PENETRAZIONE

Q385=500

;AVANZAMENTO FINITURA

9 CYCL CALL POS X+50 Y+50 Z+0 FMAX M3

X

Z

Q200

Q20

Q20

Q36

Q36
