318 Cicli di tastatura: definizione automatica delle posizioni obliqua del pezzo
14.4 R
O
T
A
ZIONE BA
SE su due is
ole (ciclo 402, DIN/ISO: G402)
14.4 ROTAZIONE BASE su due isole
(ciclo 402, DIN/ISO: G402)
Esecuzione del ciclo

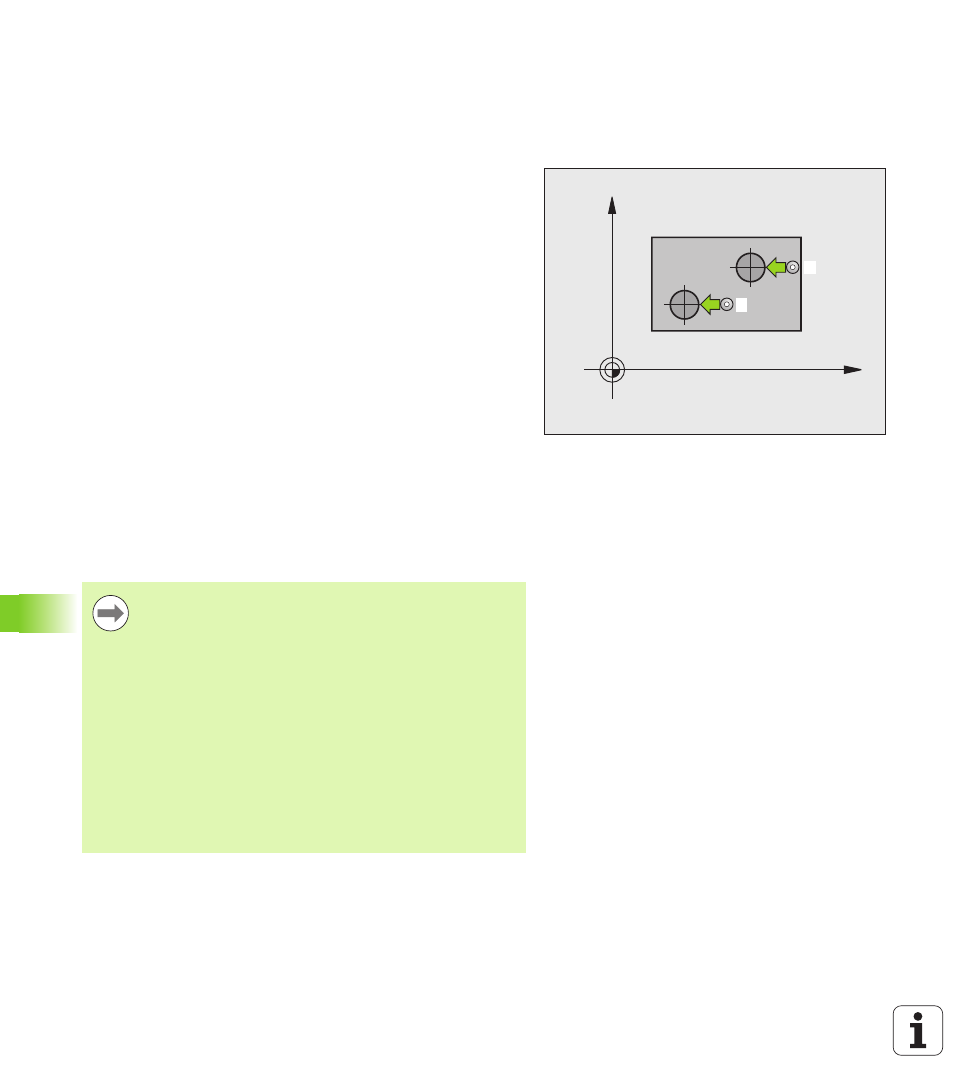

Il ciclo di tastatura 402 rileva i centri delle due isole. Successivamente
il TNC calcola l'angolo tra l'asse principale del piano di lavoro e la retta
che collega i centri delle due isole. Con la funzione Rotazione base il
TNC compensa il valore calcolato. In alternativa si può compensare la
posizione obliqua rilevata anche tramite rotazione della tavola rotante.
1 Il TNC posiziona il tastatore in rapido (valore da MP6150 o da
MP6361) e con la logica di posizionamento (vedere "Esecuzione dei
cicli di tastatura" a pagina 308) sul punto da tastare
1 della prima
isola
2 Successivamente il tastatore si porta all'Altezza misurata 1
programmata e rileva mediante quattro tastature il centro della
prima isola. Il tastatore si sposta tra i punti da tastare,
reciprocamente distanti di 90°, su un arco di cerchio
3 Successivamente il tastatore si riporta all'altezza di sicurezza e si
posiziona sul punto da tastare
5 della seconda isola
4 Successivamente il TNC porta il tastatore all'Altezza misurata 2
programmata e rileva mediante quattro tastature il centro della
seconda isola
5 Quindi il TNC riposiziona il tastatore all'altezza di sicurezza ed
effettua la rotazione base calcolata
Per la programmazione
X
Y
1
5
Prima della definizione del ciclo, deve essere
programmata una chiamata utensile per la definizione
dell'asse del tastatore.
Il TNC disattiva un'eventuale rotazione base attiva all'inizio
del ciclo.
Questo ciclo di tastatura non è consentito con la funzione
Rotazione piano di lavoro attiva.
Se si desidera compensare la posizione obliqua tramite
rotazione della tavola rotante, il TNC impiega
automaticamente i seguenti assi rotativi:
„ C con l'asse utensile Z
„ B con l'asse utensile Y
„ A con l'asse utensile X
