176 Cicli di lavorazione: definizioni di sagome
6.4 Esempi di pr
ogr
ammazione
6.4 Esempi di programmazione

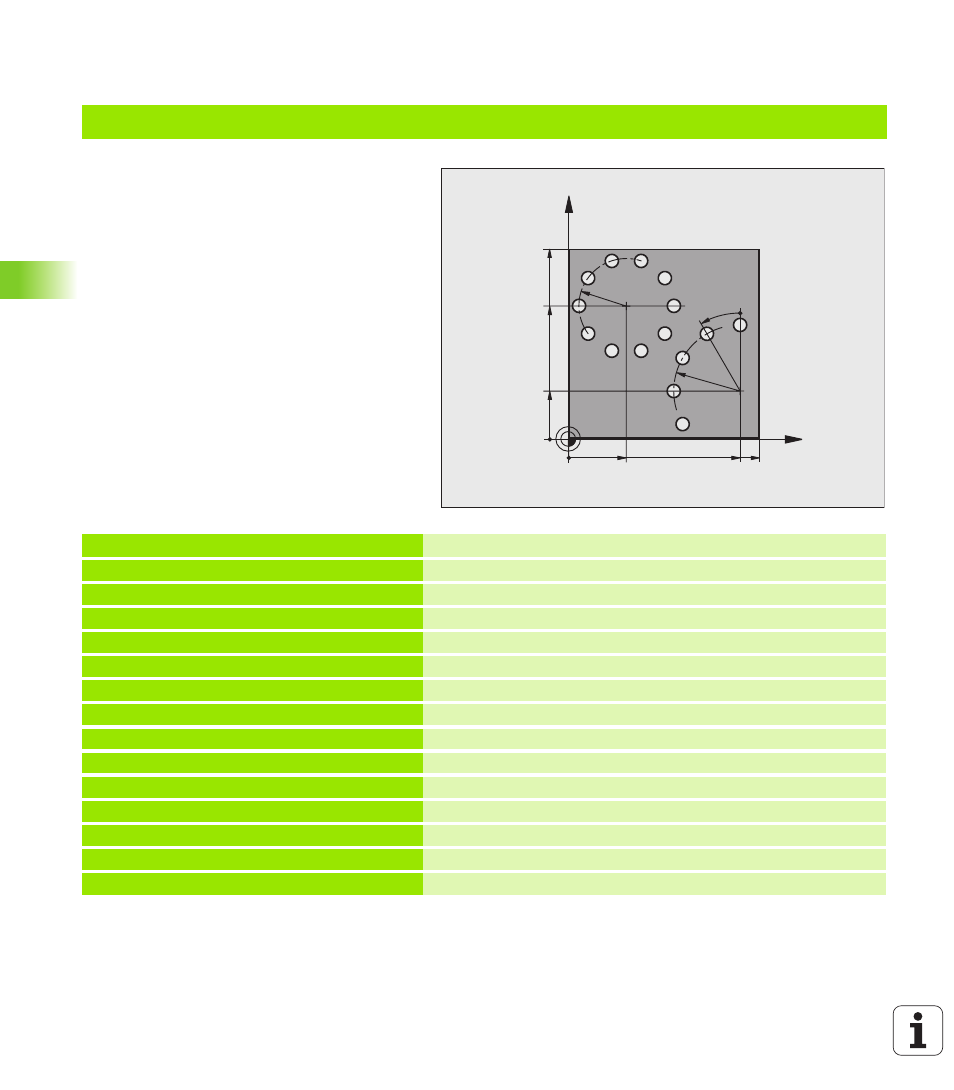

Esempio: cerchi di fori
0 BEGIN PGM FORAT MM
1 BLK FORM 0.1 Z X+0 Y+0 Z-40 Definizione pezzo grezzo
2 BLK FORM 0.2 Y+100 Y+100 Z+0
3 TOOL DEF 1 L+0 R+3 Definizione utensile
4 TOOL CALL 1 Z S3500 Chiamata utensile
5 L Z+250 R0 FMAX M3 Disimpegno utensile
6 CYCL DEF 200 FORATURA Definizione del ciclo "Foratura"
Q200=2 ;DISTANZA SICUREZZA
Q201=-15 ;PROFONDITÀ
Q206=250 ;AVANZ. INCREMENTO
Q202=4 ;PROF. INCREMENTO
Q210=0 ;TEMPO ATTESA
Q203=+0 ;COORD. SUPERFICIE
Q204=0 ;2ª DIST. SICUREZZA
Q211=0.25 ;TEMPO ATTESA SOTTO
X
Y
30
70
100
100
R25
R35
30°
90
25
