HEIDENHAIN iTNC 530 281
1
1
.9 PIANO DI LA
V
O
R
O
(ciclo 1
9
, DIN/ISO: G80, opzione sof
tw
a
re
1)

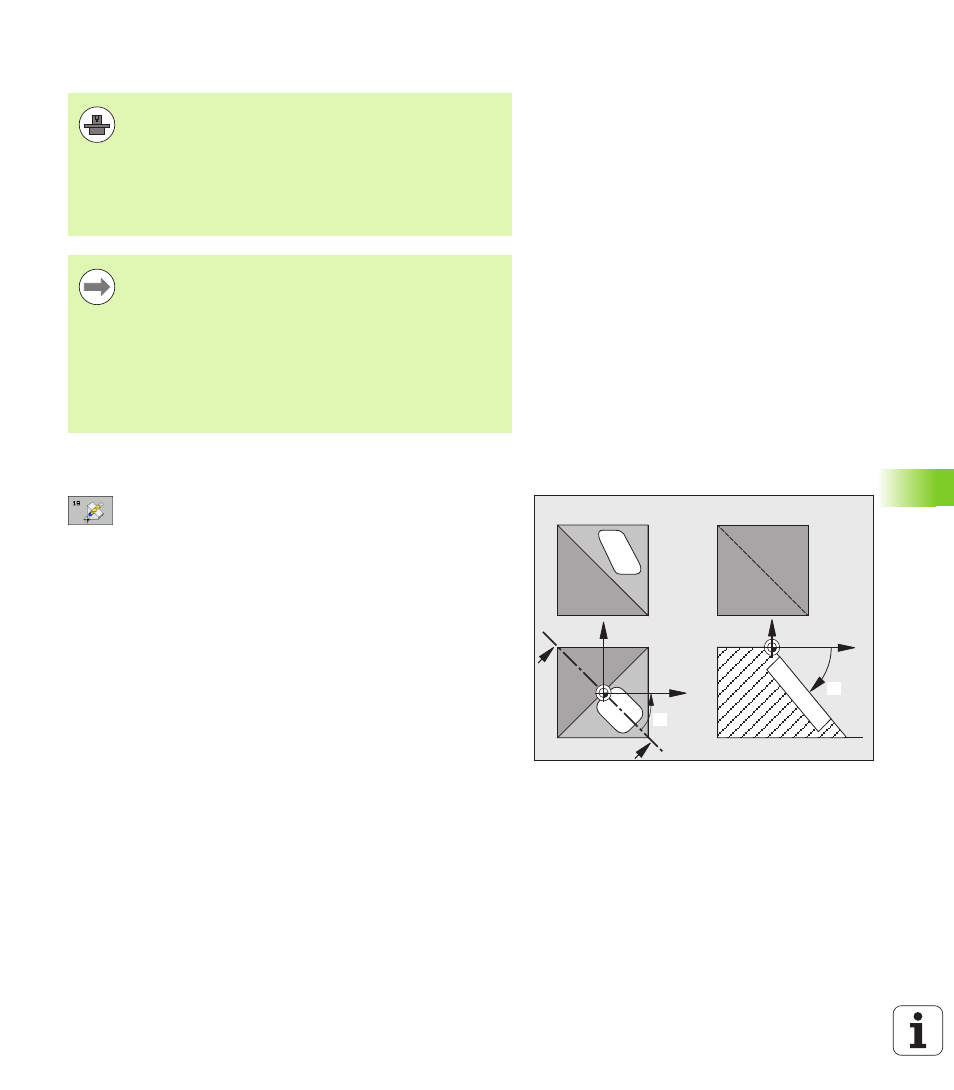

Per la programmazione
Parametri ciclo
U ASSE E ANGOLO DI ROTAZIONE? : inserire l'asse rotativo
con il relativo angolo; programmare gli assi rotativi A,
B e C mediante i softkey. Campo di immissione da
-360,000 a 360,000
Con posizionamento automatico degli assi rotativi da parte del TNC, si
possono introdurre anche i seguenti parametri
U AVANZAMENTO? F= : Velocità di spostamento dell'asse
rotativo nel posizionamento automatico. Campo di
immissione da 0 a 99999,999
U DISTANZA DI SICUREZZA? (in valore incrementale): il
TNC posiziona la testa orientabile in modo tale che la
posizione risultante dal prolungamento dell'utensile
della distanza di sicurezza non vari rispetto al pezzo.
Campo di immissione da 0 a 99999,9999
Annullamento
Per annullare gli angoli di rotazione ridefinire il ciclo PIANO DI LAVORO
ed impostare per tutti gli assi rotativi 0°. In seguito definire
nuovamente il ciclo PIANO DI LAVORO e rispondere alla domanda di
dialogo azionando il tasto NO ENT. In questo modo si disattiva la
funzione.
Le funzioni per la rotazione del piano di lavoro vengono
interfacciate dal costruttore della macchina tra TNC e
macchina. Per determinate teste orientabili (tavole
orientabili), il costruttore della macchina definisce se gli
angoli programmati nel ciclo vengono interpretati dal TNC
come coordinate degli assi rotativi oppure quali
componenti angolari di un piano inclinato. Consultare il
manuale della macchina.
Poiché i valori degli assi rotativi non programmati sono
sempre interpretati come valori invariati, si dovrebbero
sempre definire tutti i tre angoli solidi, anche se uno o più
di essi hanno valore 0.
Il piano di lavoro viene sempre ruotato intorno all'origine
attiva.
Se si utilizza il ciclo 19 con M120 attiva, il TNC disattiva
automaticamente la correzione del raggio e quindi anche la
funzione M120.
Z S
S
S-S
X
B
Y
X
C
