346 Cicli di tastatura: rilevamento automatico delle origini
15.5 ORIGINE ES
TERNA DI RET
T
ANGOL
O
(ciclo 41
1, DIN/ISO: G41
1
)
15.5 ORIGINE ESTERNA DI
RETTANGOLO (ciclo 411,
DIN/ISO: G411)
Esecuzione del ciclo

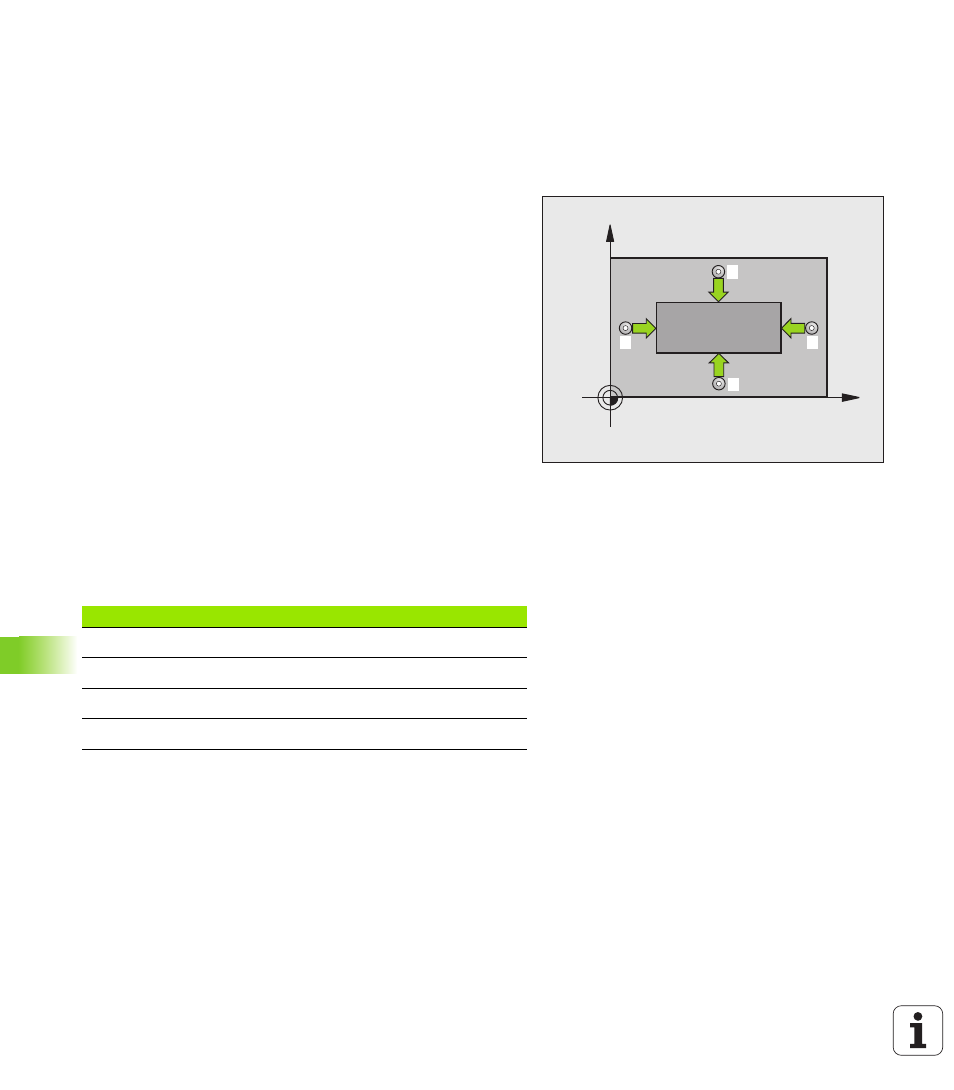

Il ciclo di tastatura 411 rileva il centro di un'isola rettangolare e imposta
questo centro quale origine. In alternativa il TNC può registrare questo
centro in una tabella origini o in una tabella Preset.
1 Il TNC posiziona il tastatore in rapido (valore da MP6150 o MP6361)
e con la logica di posizionamento (vedere "Esecuzione dei cicli di
tastatura" a pagina 308) sul punto da tastare
1 . Il TNC calcola i punti
da tastare sulla base dei valori programmati nel ciclo e della
distanza di sicurezza definita in MP6140
2 Successivamente il tastatore si porta all'altezza di misura
programmata ed effettua la prima tastatura con l'avanzamento di
tastatura (MP6120 o MP6360)
3 Quindi il tastatore si porta sul successivo punto da tastare 2 su una
traiettoria parassiale all'altezza di misura o su una traiettoria lineare
all'altezza di sicurezza ed esegue la seconda tastatura
4 Il TNC posiziona il tastatore sul punto 3 e quindi sul punto da
tastare 4 eseguendo rispettivamente la terza e la quarta tastatura
5 Alla fine il TNC riposiziona il tastatore all'altezza di sicurezza ed
elabora l'origine determinata in funzione dei parametri ciclo Q303
e Q305 (vedere "Memorizzazione dell'origine calcolata" a pagina
334)
6 Se si desidera, il TNC rileva in una tastatura separata anche
l'origine nell'asse del tastatore e salva i valori reali nei parametri Q
presentati di seguito
X
Y
1
2
4
3
Numero parametro Significato
Q151 Valore reale centro asse principale
Q152 Valore reale centro asse secondario
Q154 Valore reale lunghezza lato asse princ.
Q155 Valore reale lunghezza lato asse sec.
