HEIDENHAIN iTNC 530 313
14.2 R
O
T
A
ZIONE BA
SE (ciclo 40
0, DIN/ISO: G40
0
)

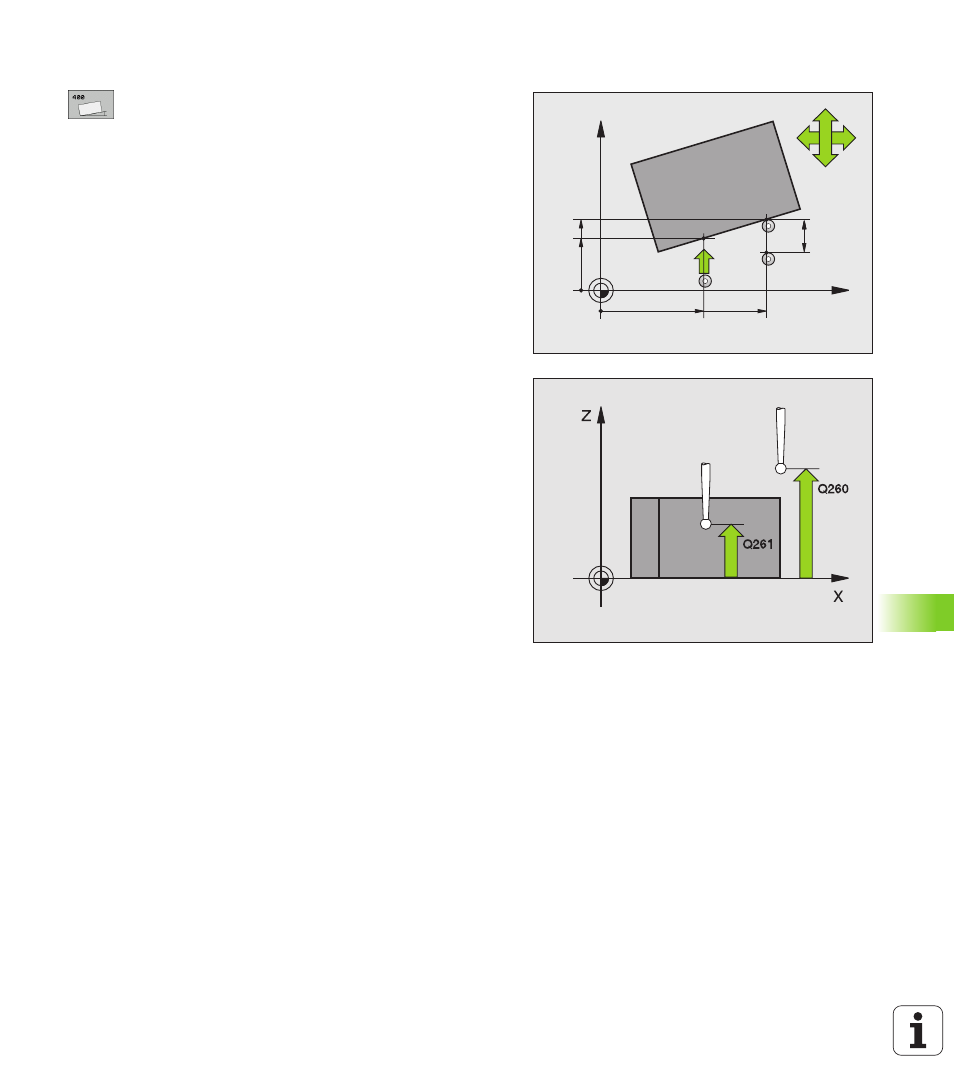

Parametri ciclo
U 1° PUNTO MIS. 1º ASSE Q263 (in valore assoluto):
coordinata del primo punto da tastare nell'asse
principale del piano di lavoro. Campo di immissione da
-99999,9999 a 99999,9999
U 1° PUNTO MIS. 2º ASSE Q264 (in valore assoluto):
coordinata del primo punto da tastare nell'asse
secondario del piano di lavoro. Campo di immissione
da -99999,9999 a 99999,9999
U 2° PUNTO MIS. 1º ASSE Q265 (in valore assoluto):
coordinata del secondo punto da tastare nell'asse
principale del piano di lavoro. Campo di immissione da
-99999,9999 a 99999,9999
U 2° PUNTO MIS. 2º ASSE Q266 (in valore assoluto):
coordinata del secondo punto da tastare nell'asse
secondario del piano di lavoro. Campo di immissione
da -99999,9999 a 99999,9999
U ASSE DI MISURA Q272: asse del piano di lavoro in cui
deve essere effettuata la misurazione:
1:asse principale = asse di misura
2:asse secondario = asse di misura
U DIREZIONE ATTRAVERS. 1 Q267: direzione nella quale il
tastatore deve avvicinarsi al pezzo:
-1:direzione di spostamento negativa
+1:direzione di spostamento positiva
U MIS. ALTEZZA SU ASSE TASTATORE Q261 (in valore
assoluto): coordinata del centro della sfera (= punto di
contatto) nell'asse del tastatore, sul quale deve
essere effettuata la misurazione. Campo di
immissione da -99999,9999 a 99999,9999
U DISTANZA DI SICUREZZA Q320 (in valore incrementale):
distanza addizionale tra il punto di misura e la sfera del
tastatore. Q320 attivo in aggiunta a MP6140. Campo
di immissione da 0 a 99999,9999 in alternativa PREDEF
U ALTEZZA DI SICUREZZA Q260 (in valore assoluto):
coordinata dell'asse del tastatore che esclude una
collisione tra il tastatore e il pezzo (dispositivo di
serraggio). Campo di immissione da -99999,9999 a
99999,9999, in alternativa PREDEF
X
Y
Q266
Q264
Q263
Q272=1
Q265
Q272=2
+
–
– +
Q267
MP6140
+
Q320
