HEIDENHAIN iTNC 530

389

16.1 Pr

incipi f

ondamentali

Risultati di misura in parametri Q

Il TNC memorizza i risultati di misura dei cicli di tastatura nei parametri
Q globali da Q150 a Q160. Gli scostamenti dai relativi valori nominali
sono memorizzati nei parametri da Q161 a Q166. Per i singoli risultati
tenere conto della tabella dei parametri riportata nella descrizione del
relativo ciclo.

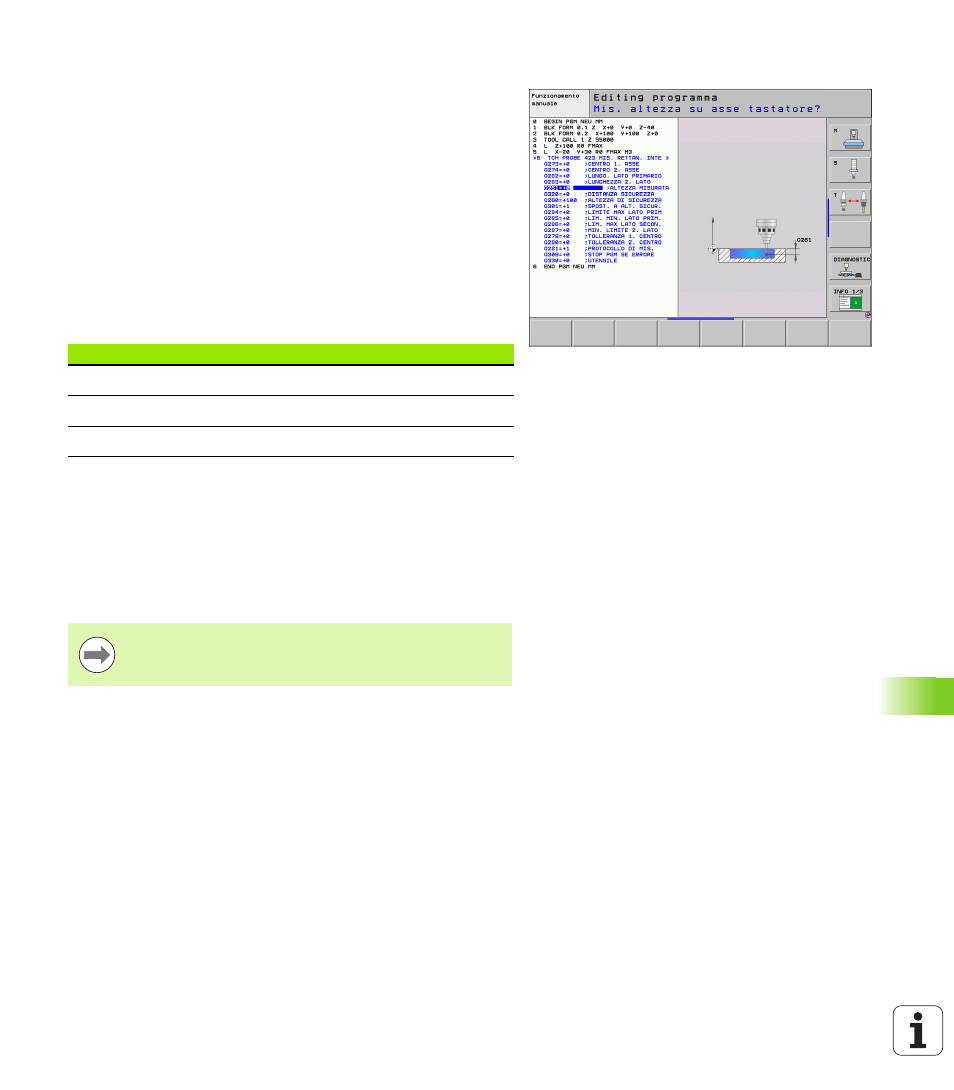

Il TNC visualizza alla definizione del ciclo, nell'immagine ausiliaria dello
stesso, anche i parametri per i risultati (vedere figura in alto a destra).
Il parametro di risultato con sfondo chiaro si riferisce al parametro
evidenziato dal cursore.

Stato della misurazione

In alcuni cicli si può interrogare lo stato della misurazione tramite i
parametri Q globali da Q180 a Q182:

Il TNC imposta il merker di ripasso o di scarto non appena uno dei
valori misurati esce dalla tolleranza. Per verificare quale risultato di
misura è fuori tolleranza esaminare anche il protocollo di misura o
controllare i valori limite dei singoli risultati di misura (Q150 - Q160).

Nel ciclo 427 il TNC suppone di norma che si misuri una quota esterna
(isola). Tuttavia attraverso la scelta adeguata di quota massima/minima
in abbinamento alla direzione di tastatura si può rettificare lo stato della
misurazione.

Stato della misurazione

Valore parametro

Valori di misura entro tolleranza

Q180 = 1

Ripasso necessario

Q181 = 1

Scarto

Q182 = 1

Il TNC imposta il merker di stato anche quando non
vengono definiti valori di tolleranza o quote
massime/minime.
