378 Cicli di tastatura: rilevamento automatico delle origini
15.13 ORIGINE SU A
SSE SINGOL
O
(ciclo 41
9, DIN/ISO: G41
9
)
Parametri ciclo
U 1° PUNTO MIS. 1º ASSE Q263 (in valore assoluto):
coordinata del primo punto da tastare nell'asse
principale del piano di lavoro. Campo di immissione da
-99999,9999 a 99999,9999
U 1° PUNTO MIS. 2º ASSE Q264 (in valore assoluto):
coordinata del primo punto da tastare nell'asse
secondario del piano di lavoro. Campo di immissione
da -99999,9999 a 99999,9999
U MIS. ALTEZZA SU ASSE TASTATORE Q261 (in valore
assoluto): coordinata del centro della sfera (= punto di
contatto) nell'asse del tastatore, sul quale deve
essere effettuata la misurazione. Campo di
immissione da -99999,9999 a 99999,9999
U DISTANZA DI SICUREZZA Q320 (in valore incrementale):
distanza addizionale tra il punto di misura e la sfera del
tastatore. Q320 attivo in aggiunta a MP6140. Campo
di immissione da 0 a 99999,9999, in alternativa
PREDEF
U ALTEZZA DI SICUREZZA Q260 (in valore assoluto):
coordinata dell'asse del tastatore che esclude una
collisione tra il tastatore e il pezzo (dispositivo di
serraggio). Campo di immissione da -99999,9999 a
99999,9999, in alternativa PREDEF
U ASSE MIS. (1...3: 1=ASSE PRINC.) Q272: asse in cui
deve essere effettuata la misurazione:
1: asse principale = asse di misura
2: asse secondario = asse di misura
3: asse del tastatore = asse di misura

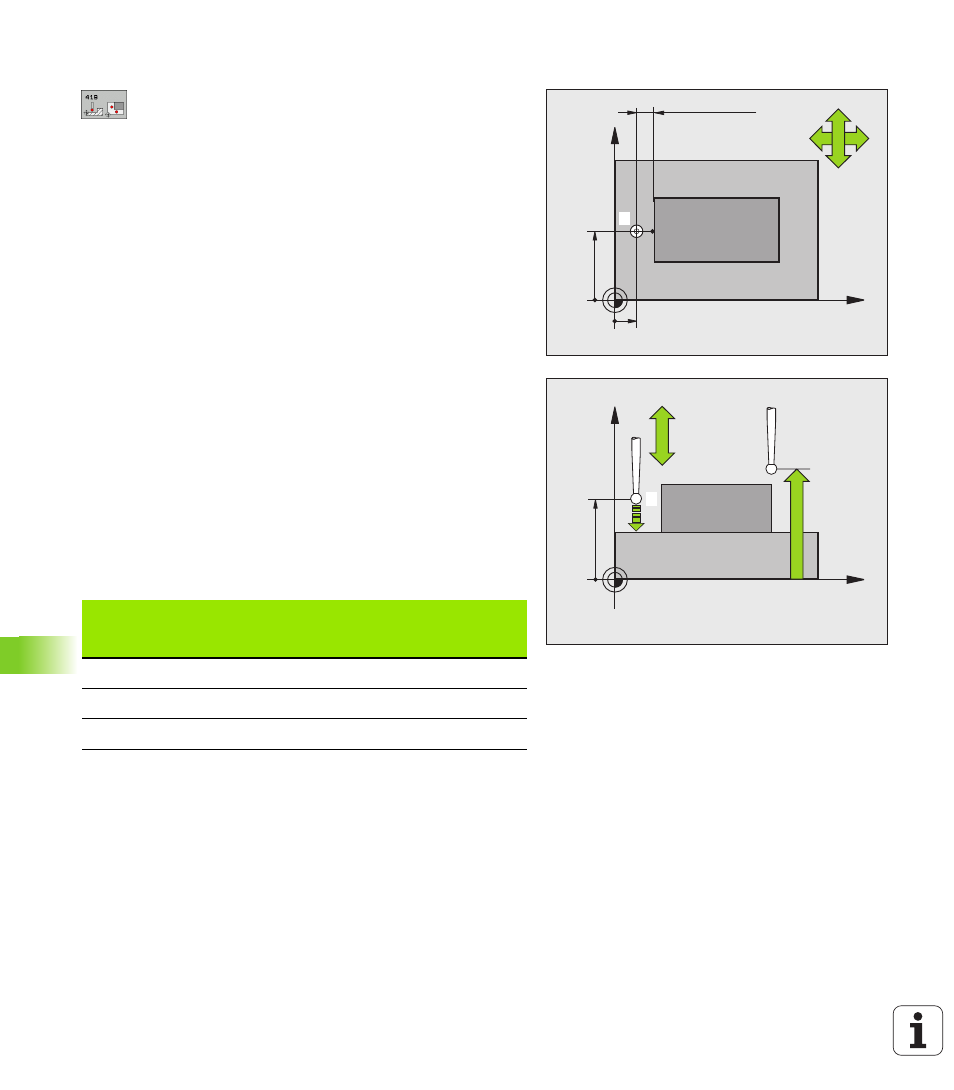

X
Y
Q264
Q263
+
–
– +
Q267
Q272=2
Q272=1
MP6140 + Q320
1
X
Z
Q260
Q261
+
–
Q272=1
Q272=3 Q267
1
Assegnazione degli assi
Asse tastatore
attivo: Q272= 3 Rispettivo asse
principale: Q272 = 1 Rispettivo asse
secondario: Q272 = 2
Z X Y
Y Z X
X Y Z
