276 Cicli: conversioni di coordinate
1
1
.7 F
A
T
T
ORE SCALA (ciclo 1
1
, DIN/ISO: G72)

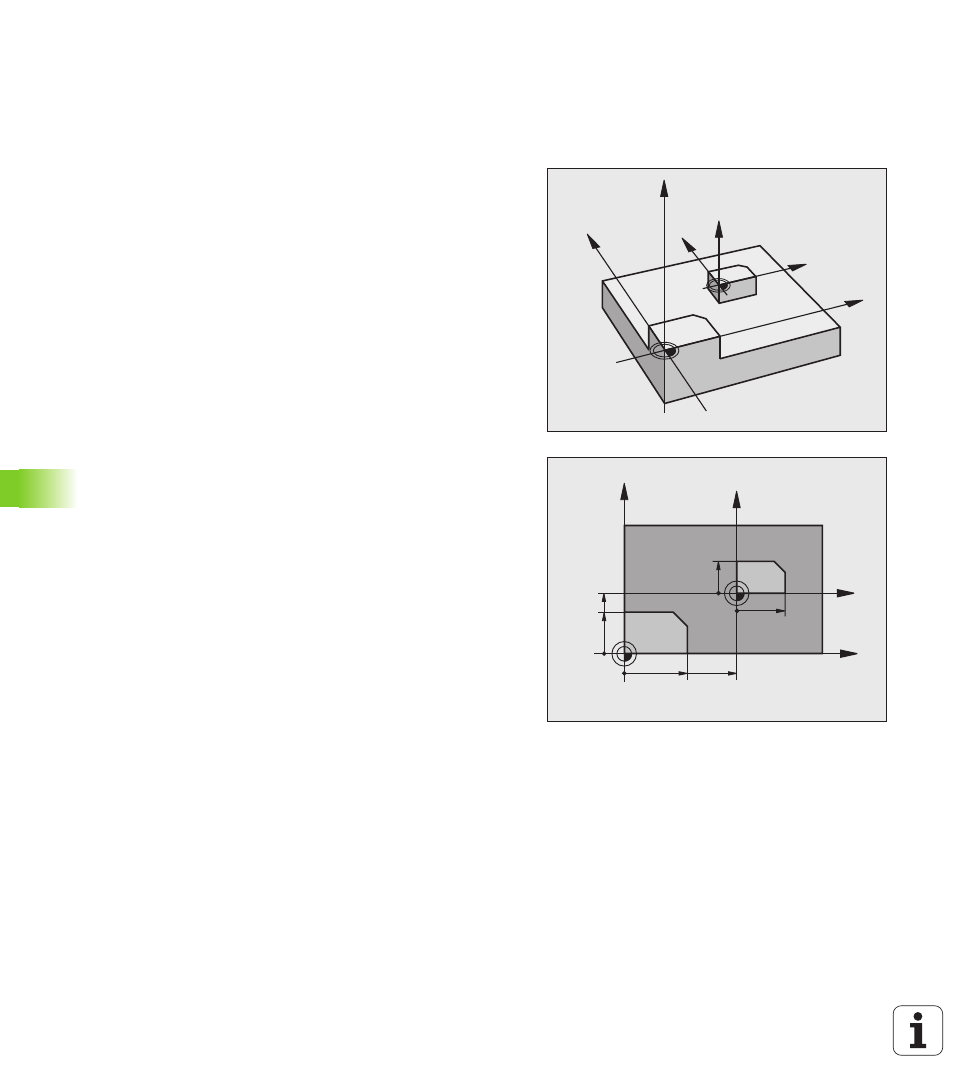

11.7 FATTORE SCALA (ciclo 11,
DIN/ISO: G72)
Attivazione
Nell'ambito di un programma il TNC può ingrandire o ridurre i profili. In
questo modo è possibile tenere conto, ad es., di fattori di
restringimento o di sovrametallo.
Il FATTORE SCALA è attivo dalla sua definizione nel programma. Esso
è attivo anche nel modo operativo Introduzione manuale dati. Il TNC
visualizza il fattore di scala attivo nell'indicazione di stato
supplementare.
Il fattore di scala è attivo
„ nel piano di lavoro o contemporaneamente per tutti e tre gli assi di
coordinate (in funzione del parametro macchina 7410)
„ per tutte le quote nei cicli
„ anche per gli assi paralleli U, V, W
Premesse
Prima di un ingrandimento o di una riduzione è consigliabile spostare
l'origine su uno spigolo o un angolo del profilo.
Ingrandimento: SCL maggiore di 1 - 99,999 999
Riduzione: SCL minore di 1 fino a 0,000 001
Annullamento
Riprogrammare il ciclo FATTORE SCALA con fattore di scala 1.
Z
Z
X
X
Y
Y
X
Y
60
40
X
Y
36
30
(27)
(22.5)
