62 Impiego dei cicli di lavorazione
2.3 Definizione sag
o
ma P
A
T
TERN DEF

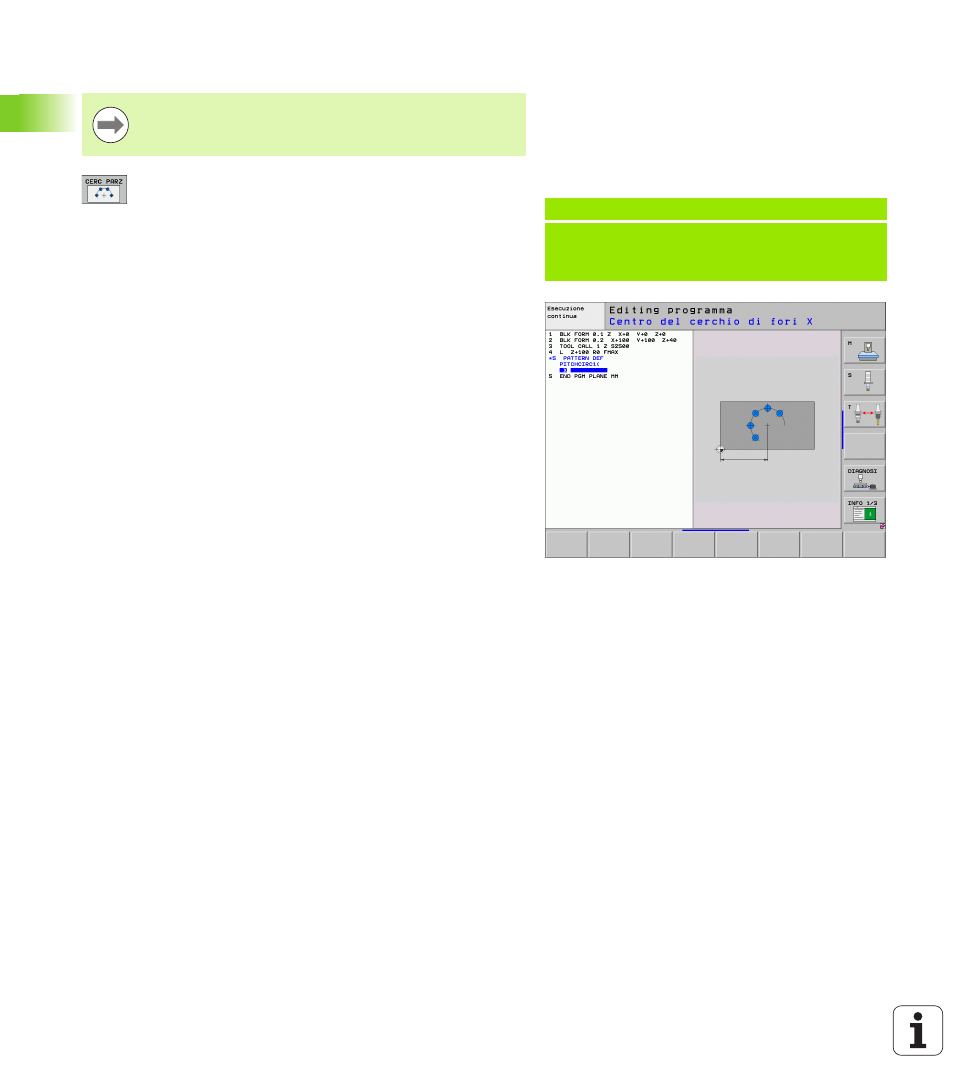

Definizione di cerchio completo
U Centro del cerchio di fori X (in valore assoluto):
coordinata del centro del cerchio nell'asse X
U Centro del cerchio di fori Y (in valore assoluto):
coordinata del centro del cerchio nell'asse Y
U Diametro del cerchio di fori : diametro del cerchio
di fori
U Angolo di partenza : angolo polare della prima
posizione di lavorazione. Asse di riferimento: asse
principale del piano di lavoro attivo (ad es. X con asse
utensile Z). Il valore può essere inserito con segno
positivo o negativo
U Passo angol./ang. finale : angolo polare
incrementale tra due posizioni di lavorazione. Il valore
può essere inserito con segno positivo o negativo. In
alternativa possibilità di inserire l'angolo finale
(commutazione tramite softkey)
U Numero di lavorazioni : numero totale delle posizioni
di lavorazione sul cerchio
U Coordinata superficie del pezzo (in valore
assoluto): inserire la coordinata Z da cui deve partire
la lavorazione
Se si definisce una Superficie del pezzo in Z diversa da
0, questo valore ha effetto aggiuntivo rispetto alla
superficie del pezzo Q203 definita nel ciclo di lavorazione.
Esempio: blocchi NC
10 L Z+100 R0 FMAX
11 PATTERN DEF
PITCHCIRC1 (X+25 Y+33 D80 START+45 STEP30
NUM8 Z+0)
