Cicli di lavorazione: fresatura di tasche / fresatura di isole / fresatura di scanalature
5.6 ISOLA RET
T
ANGOLARE
(ciclo 256, DIN/ISO: G256)

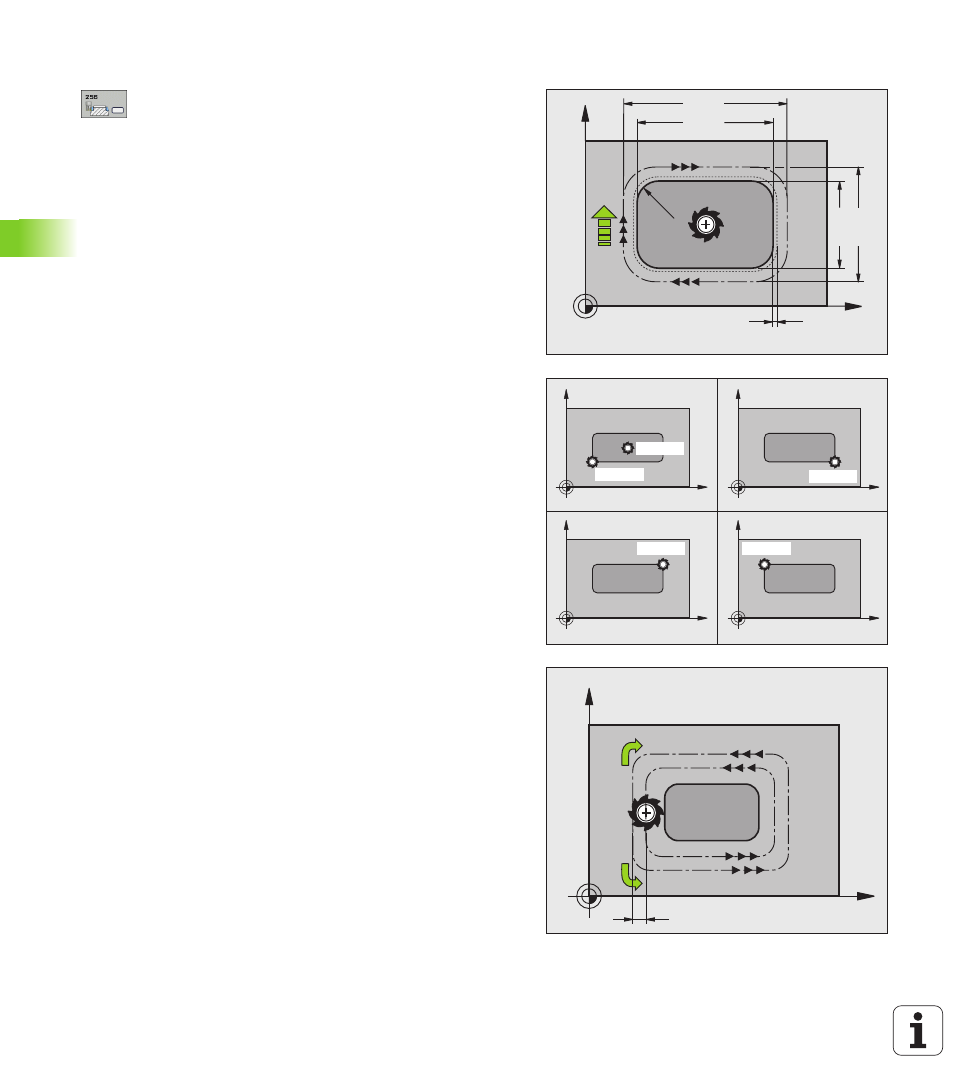

Parametri ciclo
U
LUNGHEZZA LATO PRIMARIO
Q218: lunghezza dell'isola
parallela all'asse principale del piano di lavoro. Campo
di immissione da 0 a 99999,9999
U
QUOTA PZ GREZZO LUNGH. LATO 1
Q424: lunghezza
dell'isola grezza, parallela all'asse principale del piano
di lavoro. Inserire la Quota pz. grezzo lungh. lato 1
maggiore della Lungh. lato 1. Il TNC esegue più
accostamenti laterali, se la differenza tra quota del
pezzo grezzo 1 e quota di finitura 1 è maggiore
dell'accostamento laterale ammesso (raggio utensile
per sovrapposizione traiettorie Q370). Il TNC calcola
sempre un accostamento laterale costante. Campo di
immissione da 0 a 99999,9999
U
LUNGHEZZA LATO SECONDARIO
Q219: lunghezza
dell'isola parallela all'asse secondario del piano di
lavoro. Inserire la quota pz. grezzo lungh. lato
2
maggiore della lungh. lato 2. Il TNC esegue più
accostamenti laterali, se la differenza tra quota del
pezzo grezzo 2 e quota di finitura 2 è maggiore
dell'accostamento laterale ammesso (raggio utensile
per sovrapposizione traiettorie Q370). Il TNC calcola
sempre un accostamento laterale costante. Campo di
immissione da 0 a 99999,9999
U
QUOTA PZ GREZZO LUNGH. LATO 2
Q425: lunghezza
dell'isola grezza, parallela all'asse secondario del
piano di lavoro. Campo di immissione da 0 a
99999,9999
U
RAGGIO DELL’ANGOLO
Q220: raggio dell’angolo
dell’isola. Campo di immissione da 0 a 99999,9999
U
QUOTA DI FINITURA LATERALE
Q368 (in valore
incrementale): sovrametallo di finitura nel piano di
lavoro, che il TNC lascia nella lavorazione. Campo di
immissione da 0 a 99999,9999
U
ANGOLO DI ROTAZIONE
Q224 (in valore assoluto): angolo
con cui tutta l'isola viene ruotata. Il centro di rotazione
si trova nella posizione in cui si trova l’utensile al
momento della chiamata del ciclo. Campo di
immissione da -360,000 a 360,000
U
POSIZIONE ISOLA
Q367: posizione dell'isola riferita alla
posizione dell’utensile al momento della chiamata del
ciclo:
0: posizione utensile = centro dell'isola
1: posizione utensile = spigolo inferiore sinistro
2: posizione utensile = spigolo inferiore destro
3: posizione utensile = spigolo superiore destro
4: posizione utensile = spigolo superiore sinistro
X
Y
Q21
9
Q218
Q368
Q220
Q207
Q424
Q425
X
Y
X
Y
X
Y
X
Y
Q367=0
Q367=1
Q367=2
Q367=3
Q367=4
X
Y
k
Q351= 1
Q351= +1
