424 Cicli di tastatura: controllo automatico dei pezzi
16.12 MISURAZIONE CER
C
HIO DI
FORI (ciclo
430, DIN/ISO: G430)

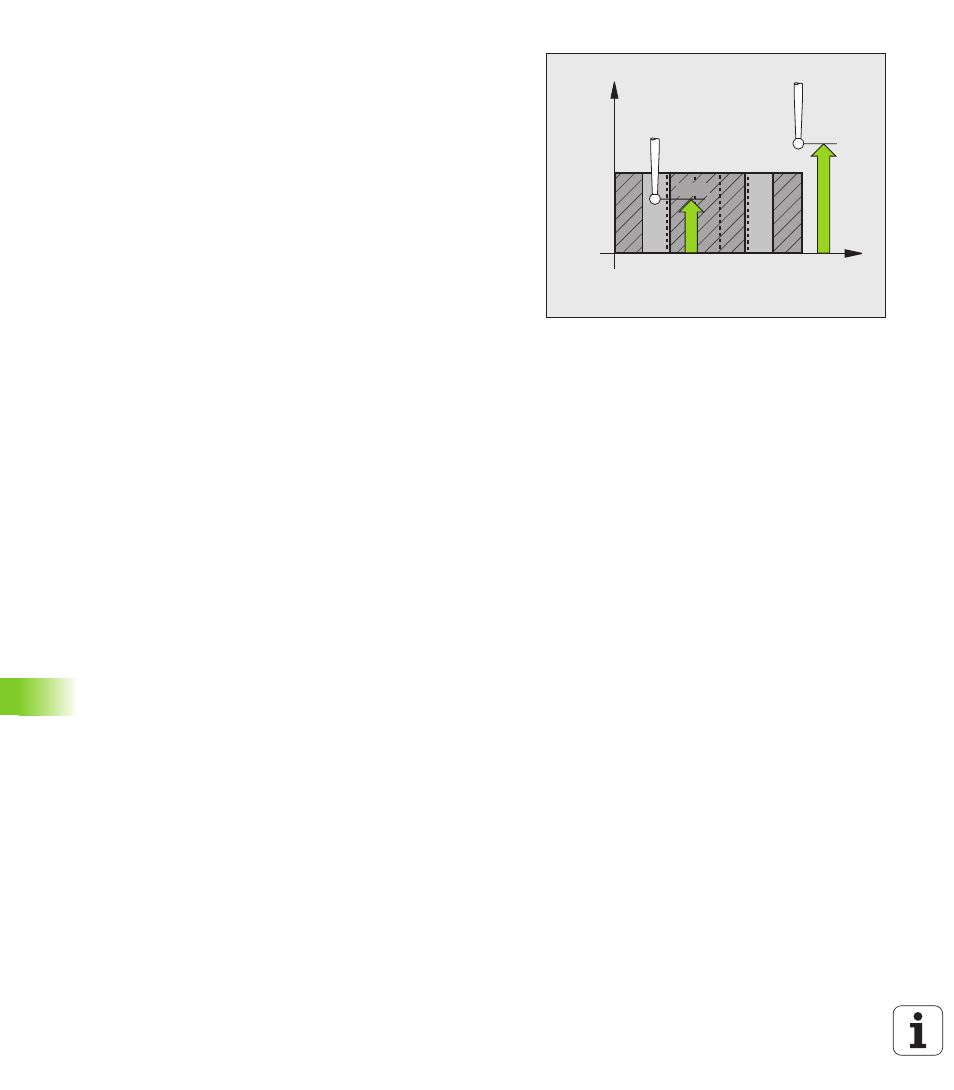

U MIS. ALTEZZA SU ASSE TASTATORE Q261 (in valore
assoluto): coordinata del centro della sfera (= punto di
contatto) nell'asse del tastatore, sul quale deve
essere effettuata la misurazione. Campo di
immissione da -99999,9999 a 99999,9999
U ALTEZZA DI SICUREZZA Q260 (in valore assoluto):
coordinata dell'asse del tastatore che esclude una
collisione tra il tastatore e il pezzo (dispositivo di
serraggio). Campo di immissione da -99999,9999 a
99999,9999, in alternativa PREDEF
U LIMITE MAX DIMENSIONE Q288: diametro massimo
ammesso del cerchio di fori. Campo di immissione da
0 a 99999,9999
U LIMITE MINIMO DIMENSIONE Q289: diametro minimo
ammesso del cerchio di fori. Campo di immissione da
0 a 99999,9999
U TOLLERANZA CENTRO 1º ASSE Q279: scostamento di
posizione ammesso nell'asse principale del piano di
lavoro. Campo di immissione da 0 a 99999,9999
U TOLLERANZA CENTRO 2º ASSE Q280: scostamento di
posizione ammesso nell'asse secondario del piano di
lavoro. Campo di immissione da 0 a 99999,9999
X
Z
Q260
Q261
