14.5 ROTAZIONE BASE:
compensazione tramite asse
rotativo (ciclo 403, DIN/ISO: G403)
Esecuzione del ciclo

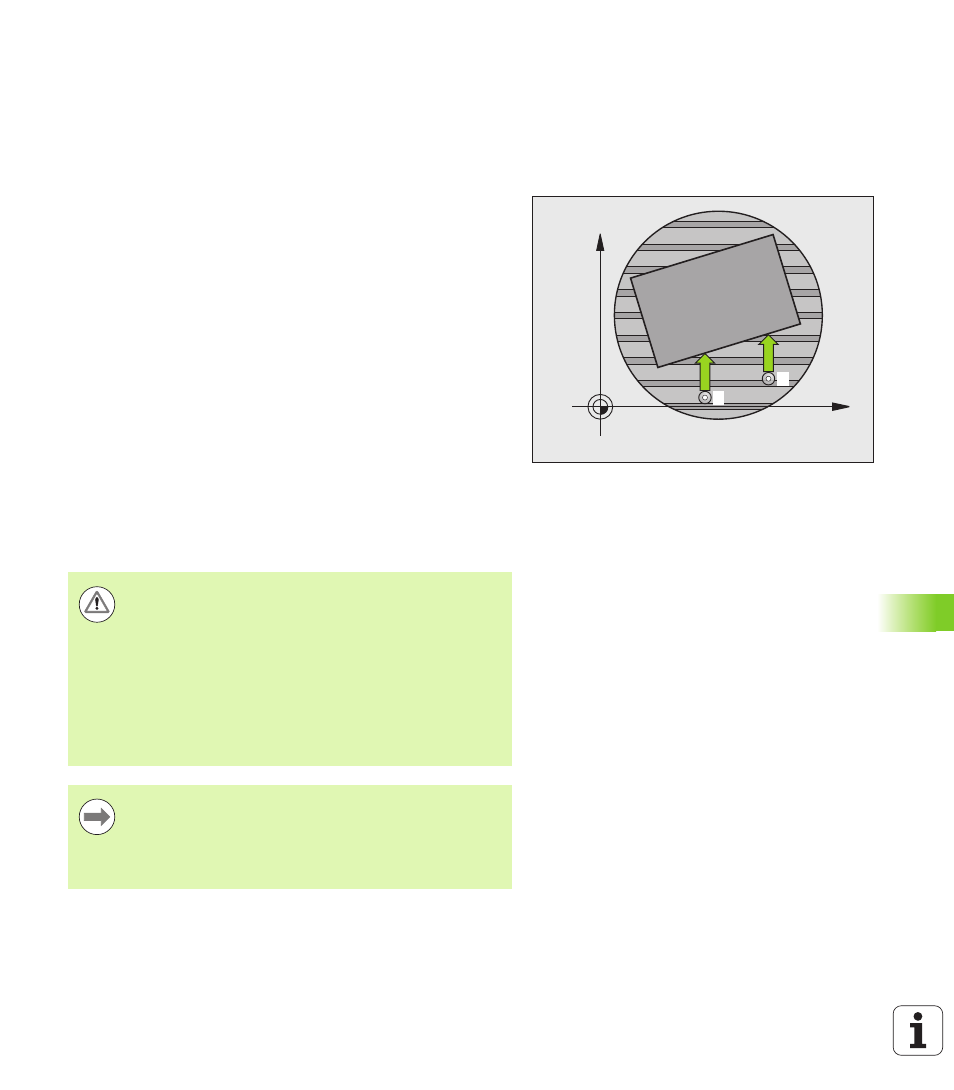

Il ciclo di tastatura 403 rileva una posizione obliqua del pezzo mediante
la misurazione di due punti che devono trovarsi su una retta. Il TNC
compensa, mediante rotazione dell'asse A, B o C, la rilevata posizione
obliqua del pezzo. Per questo il pezzo può essere serrato secondo le
esigenze sulla tavola rotante.
1
Il TNC posiziona il tastatore in rapido (valore da MP6150 o MP6361)
e con la logica di posizionamento (vedere "Esecuzione dei cicli di
tastatura" a pagina 308) sul punto da tastare programmato
1
.
Contemporaneamente, il TNC sposta il tastatore della distanza di
sicurezza in senso opposto alla direzione di spostamento definita
2
Successivamente il tastatore si porta all'altezza di misura
programmata ed effettua la prima tastatura con l'avanzamento di
tastatura (MP6120 o MP6360)
3
Quindi il tastatore si porta sul successivo punto da tastare
2
ed
esegue la seconda tastatura
4
Il TNC riposiziona il tastatore all'altezza di sicurezza e sposta l'asse
rotativo definito nel ciclo per il valore calcolato. Come opzione, si
può azzerare l'indicazione dopo l'allineamento
Per la programmazione
X
Y
1
2
Attenzione Pericolo di collisioni!
Il ciclo 403 può essere impiegato ora anche con funzione
“Rotazione piano di lavoro” attiva. Garantire una
sufficiente Altezza di sicurezza affinché in caso di
successivo posizionamento dell'asse rotativo non si
possano verificare collisioni!
Il TNC non esegue più ora alcun controllo in riferimento alle
posizioni di tastatura e all'asse di compensazione. Si
possono pertanto determinare eventuali movimenti di
compensazione sfalsati di 180°.
Prima della definizione del ciclo, deve essere
programmata una chiamata utensile per la definizione
dell'asse del tastatore.
Il TNC memorizza l'angolo rilevato anche nel parametro
Q150
.
