15.9 ORIGINE INTERNA SULL
O SP
IGOL
O (ciclo 415, DIN/ISO: G415)
Per la programmazione
Parametri ciclo
U 1° PUNTO MIS. 1º ASSE Q263 (in valore assoluto):
coordinata del primo punto da tastare nell'asse
principale del piano di lavoro. Campo di immissione da
-99999,9999 a 99999,9999
U 1° PUNTO MIS. 2º ASSE Q264 (in valore assoluto):
coordinata del primo punto da tastare nell'asse
secondario del piano di lavoro. Campo di immissione
da -99999,9999 a 99999,9999
U DISTANZA 1º ASSE Q326 (in valore incrementale):
distanza tra il primo ed il secondo punto da misurare
nell'asse principale del piano di lavoro. Campo di
immissione da 0 a 99999,9999
U DISTANZA 2º ASSE Q327 (in valore incrementale):
distanza tra il terzo e il quarto punto da misurare
nell'asse secondario del piano di lavoro. Campo di
immissione da 0 a 99999,9999
U ANGOLO Q308: numero dello spigolo sul quale il TNC
deve impostare l'origine. Campo di immissione da 1 a
4
U MIS. ALTEZZA SU ASSE TASTATORE Q261 (in valore
assoluto): coordinata del centro della sfera (= punto di
contatto) nell'asse del tastatore, sul quale deve
essere effettuata la misurazione. Campo di
immissione da -99999,9999 a 99999,9999
U DISTANZA DI SICUREZZA Q320 (in valore incrementale):
distanza addizionale tra il punto di misura e la sfera del
tastatore. Q320 attivo in aggiunta a MP6140. Campo
di immissione da 0 a 99999,9999, in alternativa
PREDEF
U ALTEZZA DI SICUREZZA Q260 (in valore assoluto):
coordinata dell'asse del tastatore che esclude una
collisione tra il tastatore e il pezzo (dispositivo di
serraggio). Campo di immissione da -99999,9999 a
99999,9999, in alternativa PREDEF
Prima della definizione del ciclo, deve essere
programmata una chiamata utensile per la definizione
dell'asse del tastatore.

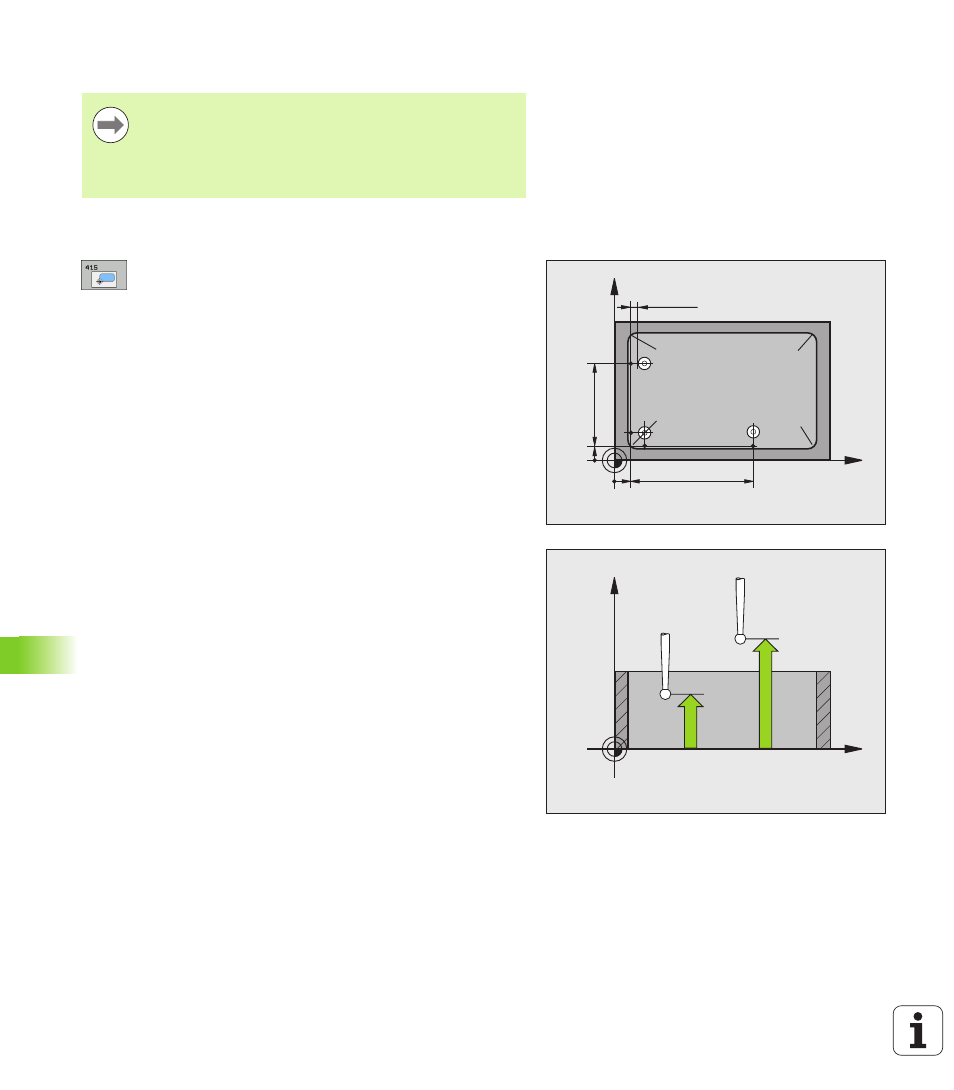

Il TNC misura la prima retta sempre in direzione dell'asse
secondario del piano di lavoro.
