128 Cicli di lavorazione: maschiatura / fresatura filetto
4.9 FRESA
T
URA DI FILET
T
I ELICOID
A

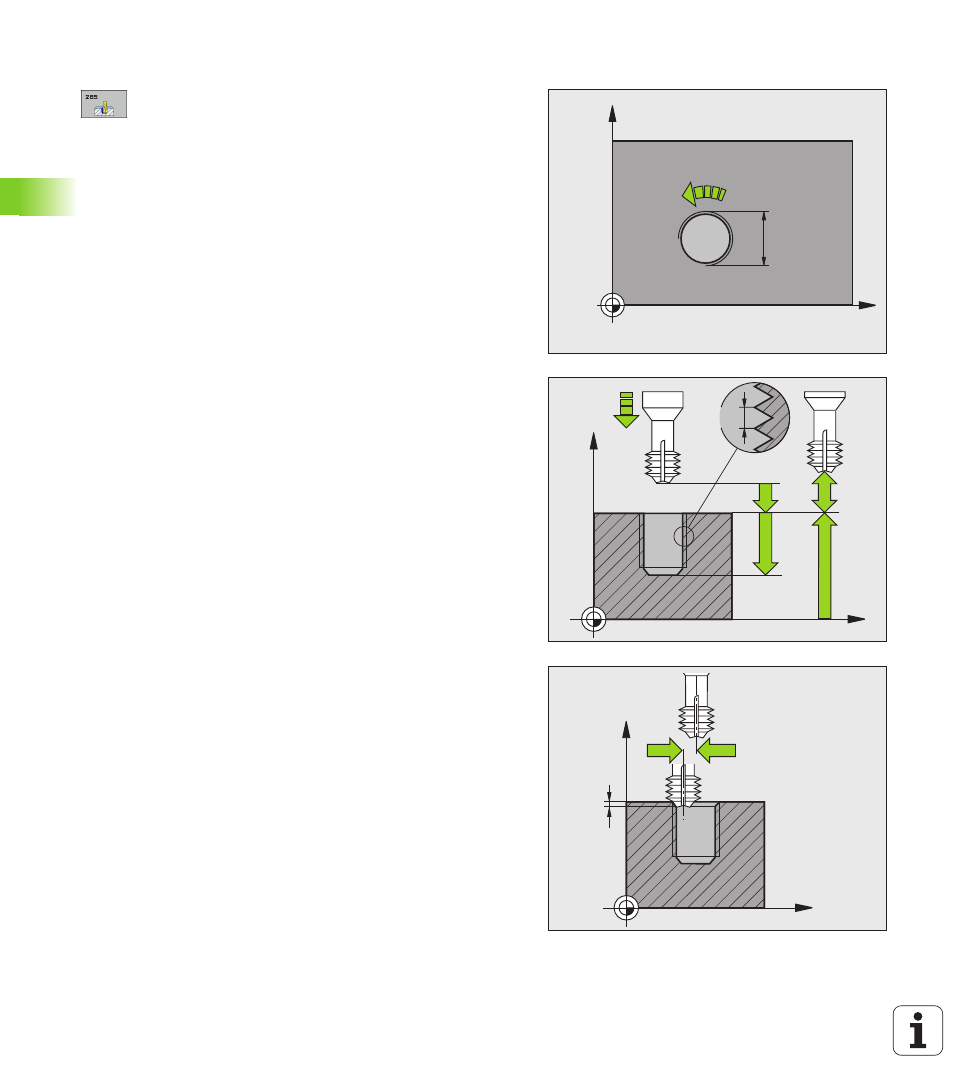

LI (ciclo 265, DIN/ISO: G265)
Parametri ciclo
U DIAMETRO NOMINALE Q335: diametro della filettatura.
Campo di immissione da 0 a 99999,9999
U PASSO FILETTATURA Q239: passo della filettatura. Il
segno definisce se si tratta di una filettatura destrorsa
o sinistrorsa:
+ = filettatura destrorsa
– = filettatura sinistrorsa
Campo di immissione da -99,9999 a 99,9999
U PROFONDITÀ FILETTO Q201 (in valore incrementale):
distanza tra la superficie del pezzo e il fondo della
filettatura. Campo di immissione da -99999,9999 a
99999,9999
U AVANZAMENTO DI AVVICINAMENTO Q253: velocità di
spostamento dell'utensile durante la penetrazione nel
pezzo e l'estrazione dal pezzo in mm/min. Campo di
immissione da 0 a 99999,999, in alternativa FMAX,
FAUTO
, PREDEF
U PROFONDITÀ FRONTALE Q358 (in valore incrementale):
distanza tra la punta dell'utensile e la superficie del
pezzo con lavorazione frontale dello smusso. Campo
di immissione da -99999,9999 a 99999,9999
U ECCENTRICITÀ PER SVASATURA Q359 (in valore
incrementale): distanza di cui il TNC sposta il centro
dell'utensile rispetto al centro del foro. Campo di
immissione da 0 a 99999,9999
U SVASATURA Q360: esecuzione dello smusso
0 = prima dell'esecuzione della filettatura
1 = dopo l'esecuzione della filettatura
U DISTANZA DI SICUREZZA Q200 (in valore incrementale):
distanza tra la punta dell’utensile e la superficie del
pezzo. Campo di immissione da 0 a 99999,9999, in
alternativa PREDEF
X
Y
Q207
Q335
X
Z
Q203
Q253
Q239
Q201
Q204
Q200
X
Z
Q359
Q358
