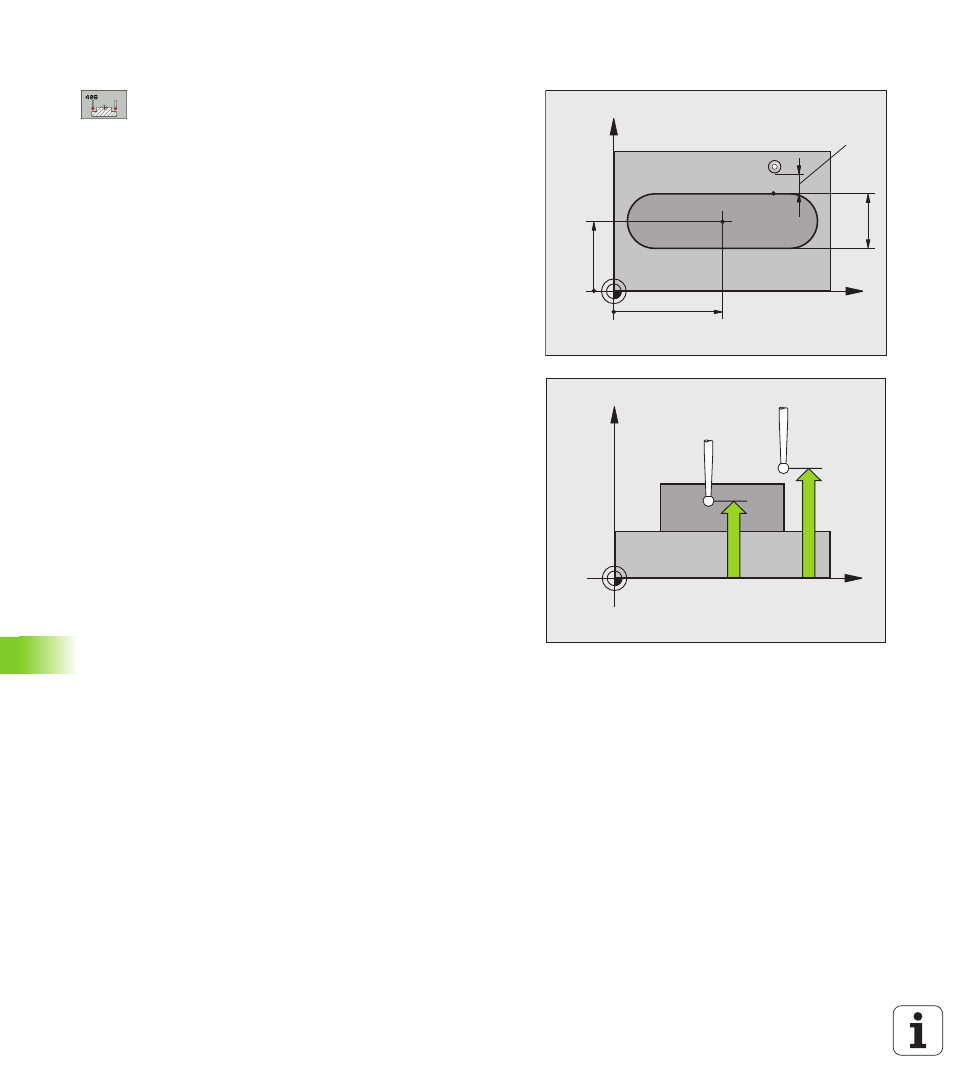

340 Cicli di tastatura: rilevamento automatico delle origini
15.3 ORIGINE SU CENTR
O
ISOLA (ciclo
409, DIN/ISO: G409, funzione FCL 3)
Parametri ciclo
U CENTRO 1º ASSE Q321 (in valore assoluto): centro
dell'isola nell'asse principale nel piano di lavoro.
Campo di immissione da -99999,9999 a 99999,9999
U CENTRO 2º ASSE Q322 (in valore assoluto): centro
dell'isola nell'asse secondario nel piano di lavoro.
Campo di immissione da -99999,9999 a 99999,9999
U LARGHEZZA ISOLA Q311 (in valore incrementale):
larghezza dell'isola indipendentemente dalla
posizione nel piano di lavoro. Campo di immissione da
0 a 99999,9999
U ASSE MISURATO (1=1. / 2=2.) Q272: asse del piano di
lavoro in cui deve essere effettuata la misurazione:
1: asse principale = asse di misura
2: asse secondario = asse di misura
U MIS. ALTEZZA SU ASSE TASTATORE Q261 (in valore
assoluto): coordinata del centro della sfera (= punto di
contatto) nell'asse del tastatore, sul quale deve
essere effettuata la misurazione. Campo di
immissione da -99999,9999 a 99999,9999
U DISTANZA DI SICUREZZA Q320 (in valore incrementale):
distanza addizionale tra il punto di misura e la sfera del
tastatore. Q320 attivo in aggiunta a MP6140. Campo
di immissione da 0 a 99999,9999, in alternativa
PREDEF
U ALTEZZA DI SICUREZZA Q260 (in valore assoluto):
coordinata dell'asse del tastatore che esclude una
collisione tra il tastatore e il pezzo (dispositivo di
serraggio). Campo di immissione da -99999,9999 a
99999,9999, in alternativa PREDEF
U NUMERO IN TABELLA Q305: indicare il numero nella
tabella origini/tabella Preset nel quale il TNC deve
memorizzare le coordinate del centro dell'isola.
Programmando Q305=0, il TNC imposta l'origine
automaticamente al centro della scanalatura. Campo
di immissione da 0 a 2999
U NUOVA ORIGINE Q405 (in valore assoluto): coordinata
nell'asse di misura, sulla quale il TNC deve impostare
il centro dell'isola rilevato. Impostazione di base = 0.
Campo di immissione da -99999,9999 a 99999,9999
X
Y
Q322
Q321
Q31
1
MP6140
+
Q320
X
Z
Q261
Q260
