HEIDENHAIN iTNC 530 (340 49x-05) Cycle programming - Manuale (Pagina 124)

124 Cicli di lavorazione: maschiatura / fresatura filetto
4.8 FRESA
T
URA DI FILET
T
I D
A
L PIENO (ciclo 264, DIN/ISO: G264)
Parametri ciclo
U DIAMETRO NOMINALE Q335: diametro della filettatura.
Campo di immissione da 0 a 99999,9999
U PASSO FILETTATURA Q239: passo della filettatura. Il
segno definisce se si tratta di una filettatura destrorsa
o sinistrorsa:
+ = filettatura destrorsa
– = filettatura sinistrorsa
Campo di immissione da -99,9999 a 99,9999
U PROFONDITÀ FILETTO Q201 (in valore incrementale):
distanza tra la superficie del pezzo e il fondo della
filettatura. Campo di immissione da -99999,9999 a
99999,9999
U PROFONDITÀ DI FORATURA Q356 (in valore
incrementale): distanza tra la superficie del pezzo e il
fondo del foro. Campo di immissione da -99999,9999
a 99999,9999
U AVANZAMENTO DI AVVICINAMENTO Q253: velocità di
spostamento dell'utensile durante la penetrazione nel
pezzo e l'estrazione dal pezzo in mm/min. Campo di
immissione da 0 a 99999,999, in alternativa FMAX,
FAUTO
, PREDEF
U MODO FRESATURA Q351: tipo della lavorazione di
fresatura con M3
+1 = concorde
–1 = discorde
in alternativa PREDEF
U PROFONDITÀ INCREMENTO Q202 (in valore incrementale):
quota di accostamento dell’utensile. La profondità
non deve essere un multiplo della profondità
incremento. Campo di immissione da 0 a
99999,9999. Il TNC si porta in un unico passo fino alla
profondità quando:
„ profondità incremento e profondità sono uguali
„ la profondità incremento è maggiore della
profondità
U DIST. PREARRESTO SUP. Q258 (in valore incrementale):
distanza di sicurezza per il posizionamento in rapido,
quando il TNC, dopo un ritorno dal foro, riporta
l'utensile alla profondità incremento corrente. Campo
di immissione da 0 a 99999,9999
U PROF. INCREM. ROTTURA TRUCIOLO Q257 (in valore
incrementale): accostamento dopo che il TNC ha
eseguito una rottura truciolo Nessuna rottura truciolo
con impostazione 0. Campo di immissione da 0 a
99999,9999, in alternativa PREDEF
U RITIRO PER ROTTURA TRUCIOLO Q256 (in valore
incrementale): valore della corsa di ritorno
dell'utensile nella rottura trucioli. Campo di
immissione da 0,1000 a 99999,9999

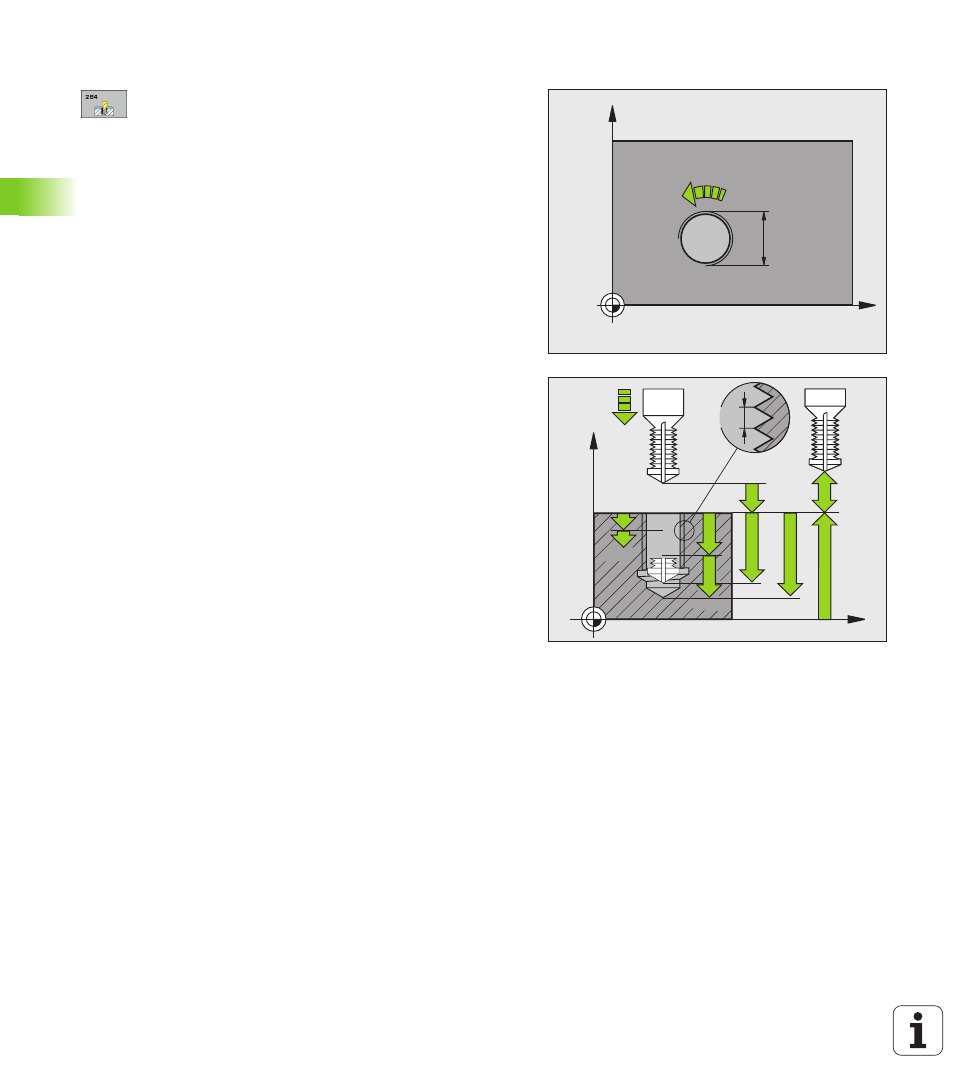

X
Y
Q207
Q335
X
Z
Q203
Q239
Q201
Q204 Q200
Q253
Q202
Q257
Q356
