198 Cicli di lavorazione: profilo tasca
7.

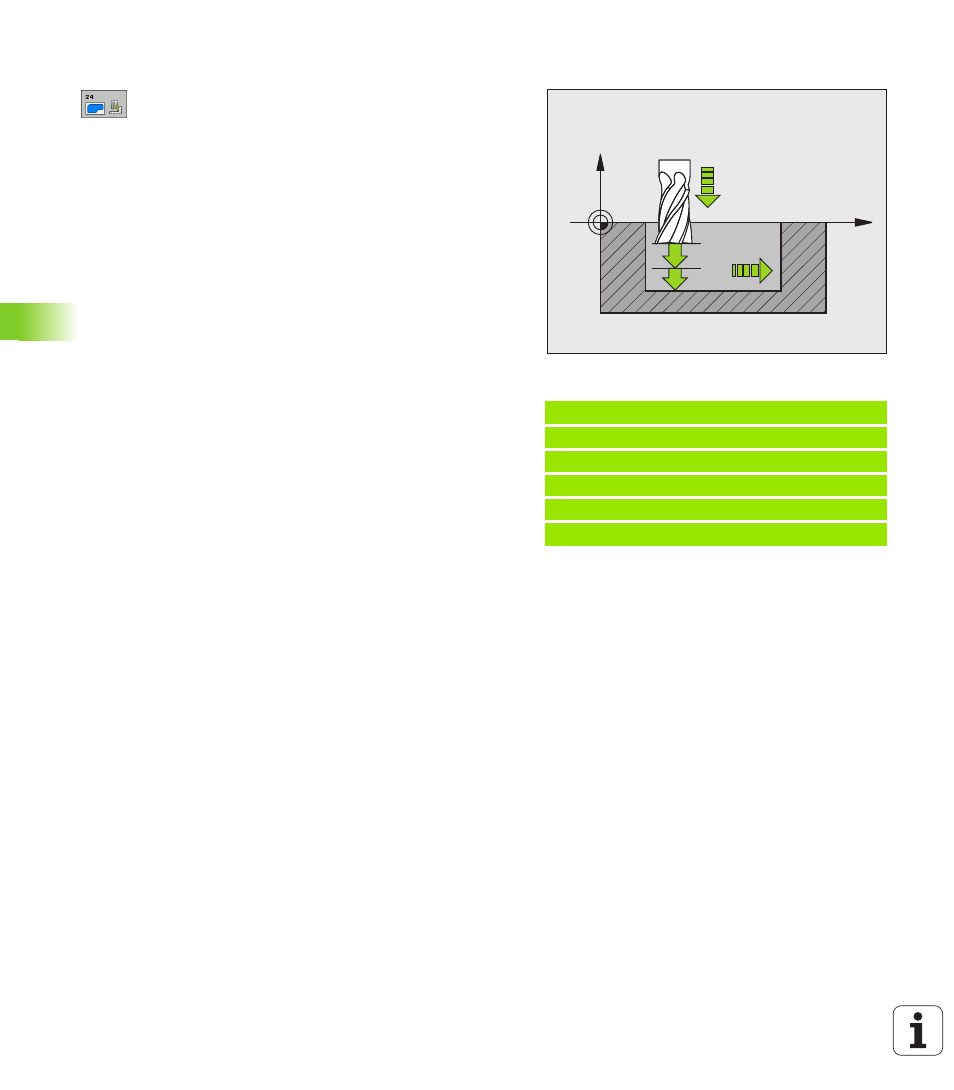

8 FINITURA LA
TERALE (ciclo 24, DIN/ISO: G124)
Parametri ciclo
U SENSO ROT.? ORARIO = -1 Q9:
Direzione di lavorazione:
+1:rotazione in senso antiorario
–1:rotazione in senso orario
in alternativa PREDEF
U PROFONDITÀ INCREMENTO Q10 (in valore incrementale):
quota di cui l’utensile viene accostato di volta in volta.
Campo di immissione da -99999,9999 a 99999,9999
U AVANZAMENTO INCREMENTO Q11: avanzamento durante
la penetrazione. Campo di immissione da 0 a
99999,9999, in alternativa FAUTO, FU, FZ
U AVANZAMENTO SVUOTAMENTO Q12: avanzamento di
fresatura. Campo di immissione da 0 a 99999,9999, in
alternativa FAUTO, FU, FZ
U SOVRAMETALLO LATERALE Q14 (in valore incrementale):
quota per finiture ripetute; programmando Q14 = 0
viene asportata la quota di finitura residua. Campo di
immissione da -99999,9999 a 99999,9999
Esempio: blocchi NC
61 CYCL DEF 24 FINITURA LATERALE
Q9=+1 ;SENSO DI ROTAZIONE
Q10=+5 ;PROF. INCREMENTO
Q11=100 ;AVANZ. INCREMENTO
Q12=350 ;AVANZ. PER SVUOT.
Q14=+0 ;SOVRAM. LATERALE
X
Z
Q11
Q12
Q10
