98
Modalità operativa Macchina
3.5 Pr
edisposizione macc
hina

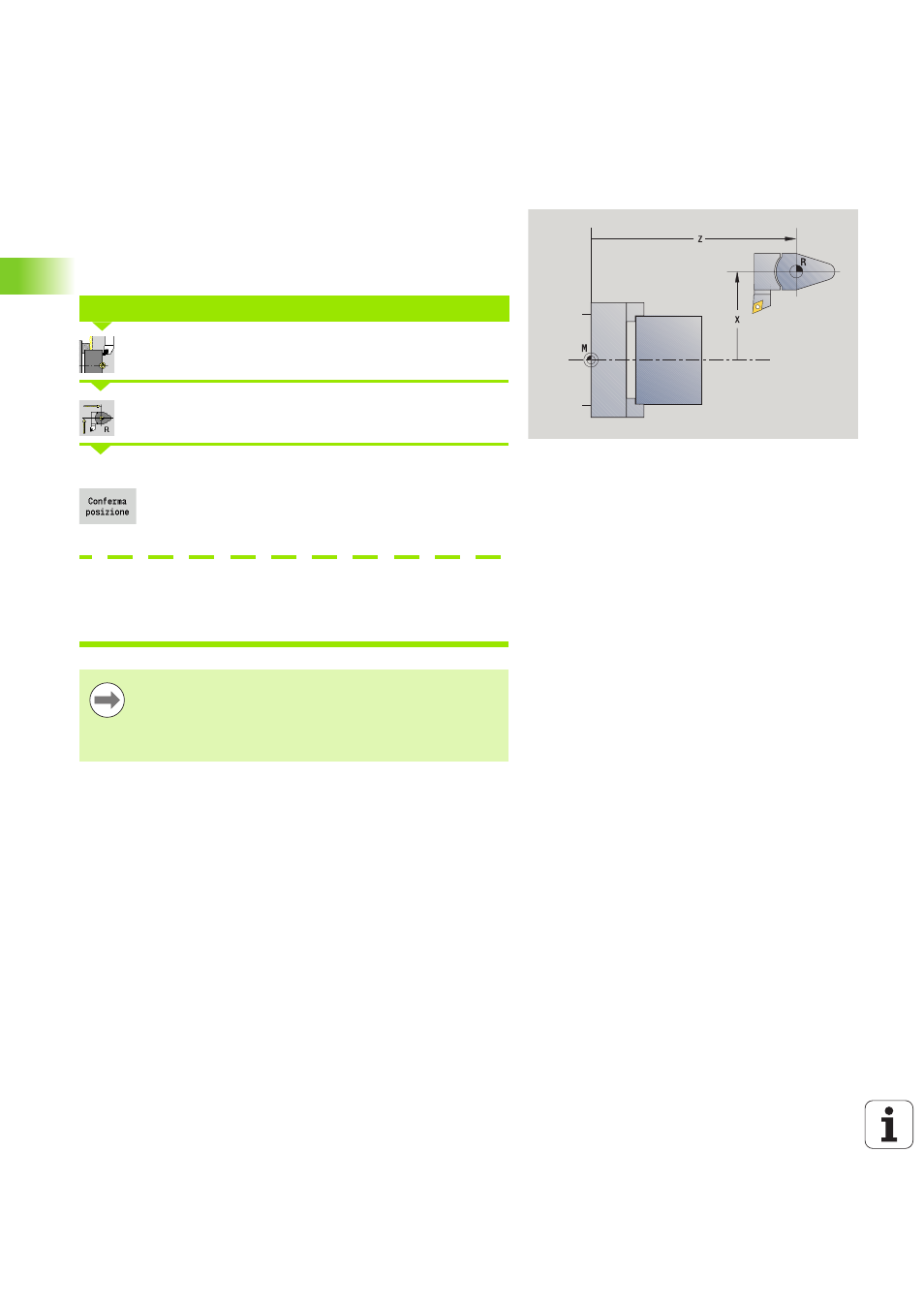

Definizione punto cambio utensile
Per il ciclo Raggiungimento punto cambio utensile o per l'istruzione
DIN G14, la slitta si porta sul "Punto cambio utensile". Questa
posizione deve essere ad una distanza tale dal pezzo da consentire la
rotazione priva di collisione della torretta e da poter sostituire senza
problemi gli utensili.
Selezionare Predisposizione
Selezionare Punto cambio utens.
Raggiungimento del punto di cambio utensile
Portarsi con i tasti Jog o con il volantino sul "Punto
cambio utensile" e acquisire questa posizione come
punto di cambio utensile.
Introduzione diretta del punto di cambio utensile
Inserire la posizione desiderata del cambio utensile nelle caselle di
immissione X e Z nelle coordinate macchina (X=quota radiale).
DEFINIZIONE PUNTO CAMBIO UTENSILE
Le coordinate del punto cambio utensile vengono
immesse e visualizzate come distanza tra origine
macchina e punto di riferimento portautensili. Si consiglia
di raggiungere il punto cambio utensile e di acquisire la
posizione con il softkey Conferma posizione.
