Pagina 67
HEIDENHAIN CNC PILOT 640
67
2.7 Sist
ema di guida cont
est
u
ale TURNguide

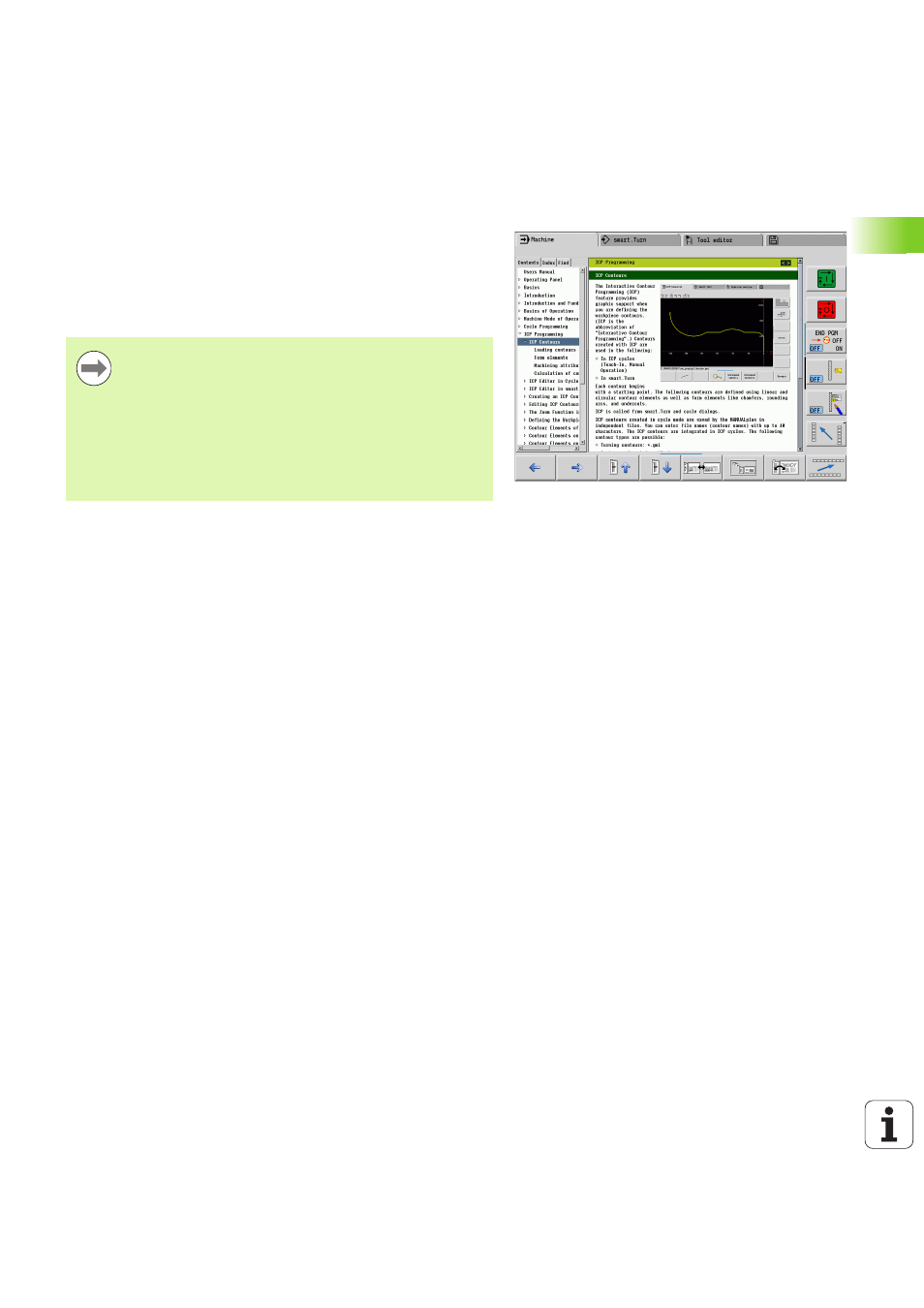

Uso di TURNguide
Chiamata di TURNguide
Per avviare TURNguide, sono disponibili le seguenti possibilità:
Premere il tasto "Info", se al momento il controllo numerico non
visualizza un messaggio d'errore
Cliccare con il mouse su softkey, se in precedenza è stato cliccato il
simbolo di guida visualizzato in basso a destra dello schermo
Per molti softkey è disponibile una chiamata contestuale, con cui si
può arrivare direttamente alla descrizione della funzione del rispettivo
softkey. Questa funzionalità è disponibile solo con comando con
mouse. Procedere come segue:
Selezionare il livello softkey in cui è visualizzato il softkey desiderato
Cliccare con il mouse sul simbolo di guida che il controllo numerico
visualizza subito a destra sopra il livello softkey: il cursore del mouse
si trasforma in punto di domanda
Cliccare con il punto interrogativo sul softkey di cui si desidera
visualizzare spiegazioni sulla funzione: il controllo numerico apre
TURNguide. Se per il softkey selezionato non esiste alcun punto di
destinazione, il controllo numerico apre il file indice main.chm, in cui
si deve cercare manualmente la spiegazione desiderata mediante
ricerca del testo o navigazione
Anche se si sta editando un ciclo, è disponibile un richiamo
contestuale:
Selezionare un ciclo qualsiasi
Premere il tasto "Info": il controllo numerico avvia il sistema di guida
e visualizza la descrizione della funzione attiva (non vale per funzioni
ausiliarie o cicli che sono stati integrati dal costruttore della
macchina)
Se sono presenti uno o più messaggi d'errore, il controllo
numerico visualizza la guida diretta per i messaggi
d'errore. Per poter avviare TURNguide, si devono prima
confermare tutti i messaggi d'errore.
Al richiamo del sistema di guida sulla stazione di
programmazione il controllo numerico avvia il browser
standard definito internamente al sistema (di norma
Internet Explorer) oppure un browser adattato da
HEIDENHAIN.
