HEIDENHAIN CNC PILOT 640

215

4.5 Cicli di tr

oncat

u

ra

Posizione scarico

Il CNC PILOT determina la posizione dello scarico sulla base dei

parametri ciclo Punto di partenza X, Z (Funzionamento manuale:

"Pos. utensile attuale") e Spigolo profilo X1, Z1.

Forme del profilo

Gli scarichi vengono eseguiti soltanto sull'asse

longitudinale in spigoli retti e paralleli all'asse.

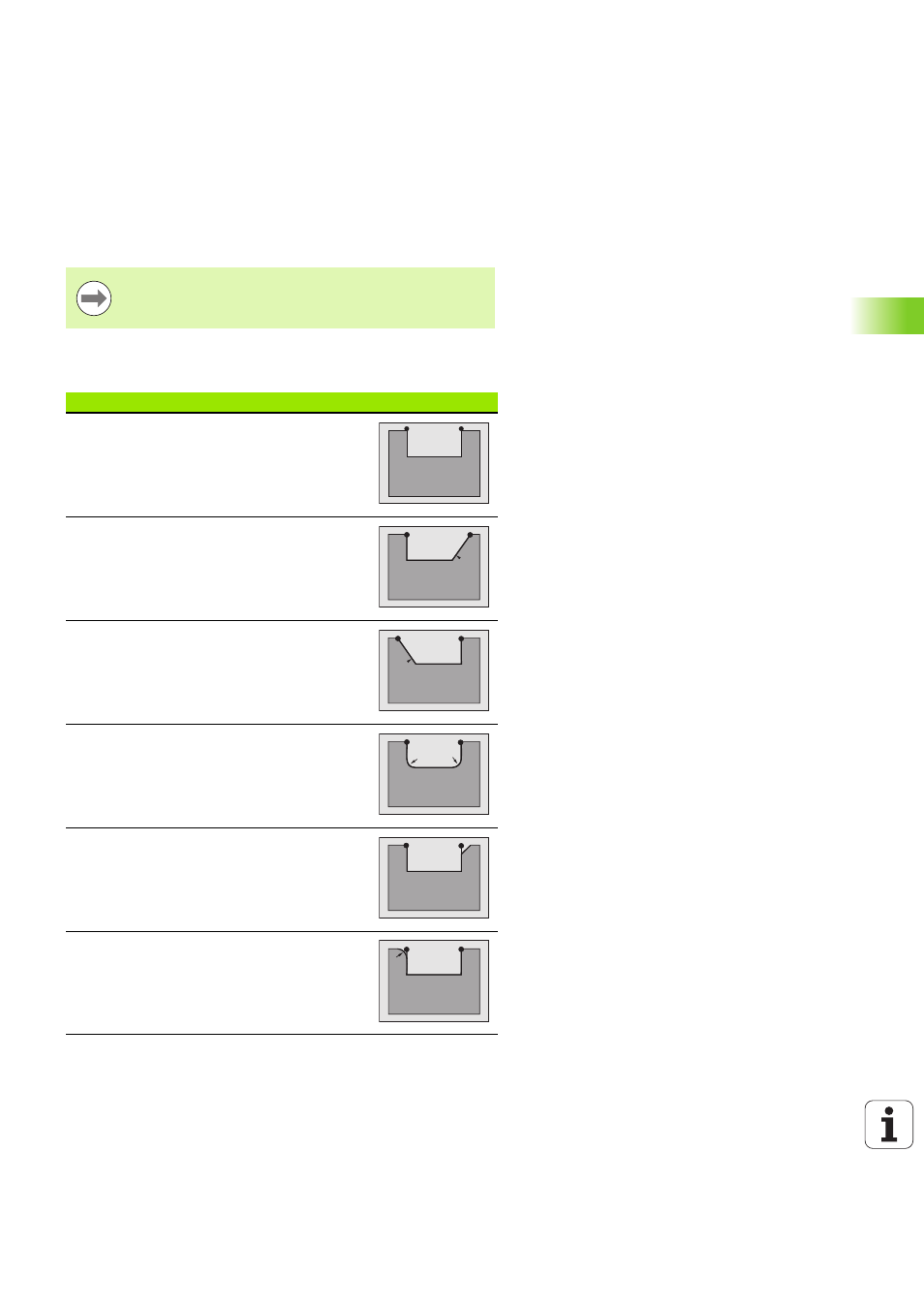

Elementi del profilo per cicli per esecuzione gola

Ciclo base

Passata di area rettangolare

Ciclo esteso

Diagonale a inizio profilo

Ciclo esteso

Diagonale a fine profilo

Ciclo esteso

Arrotondamento in entrambi gli spigoli

Ciclo esteso

Smusso (o raccordo) a inizio profilo

Ciclo esteso

Smusso (o raccordo) a fine profilo
