HEIDENHAIN CNC PILOT 640
83
3.3 D
a
ti macc
hina

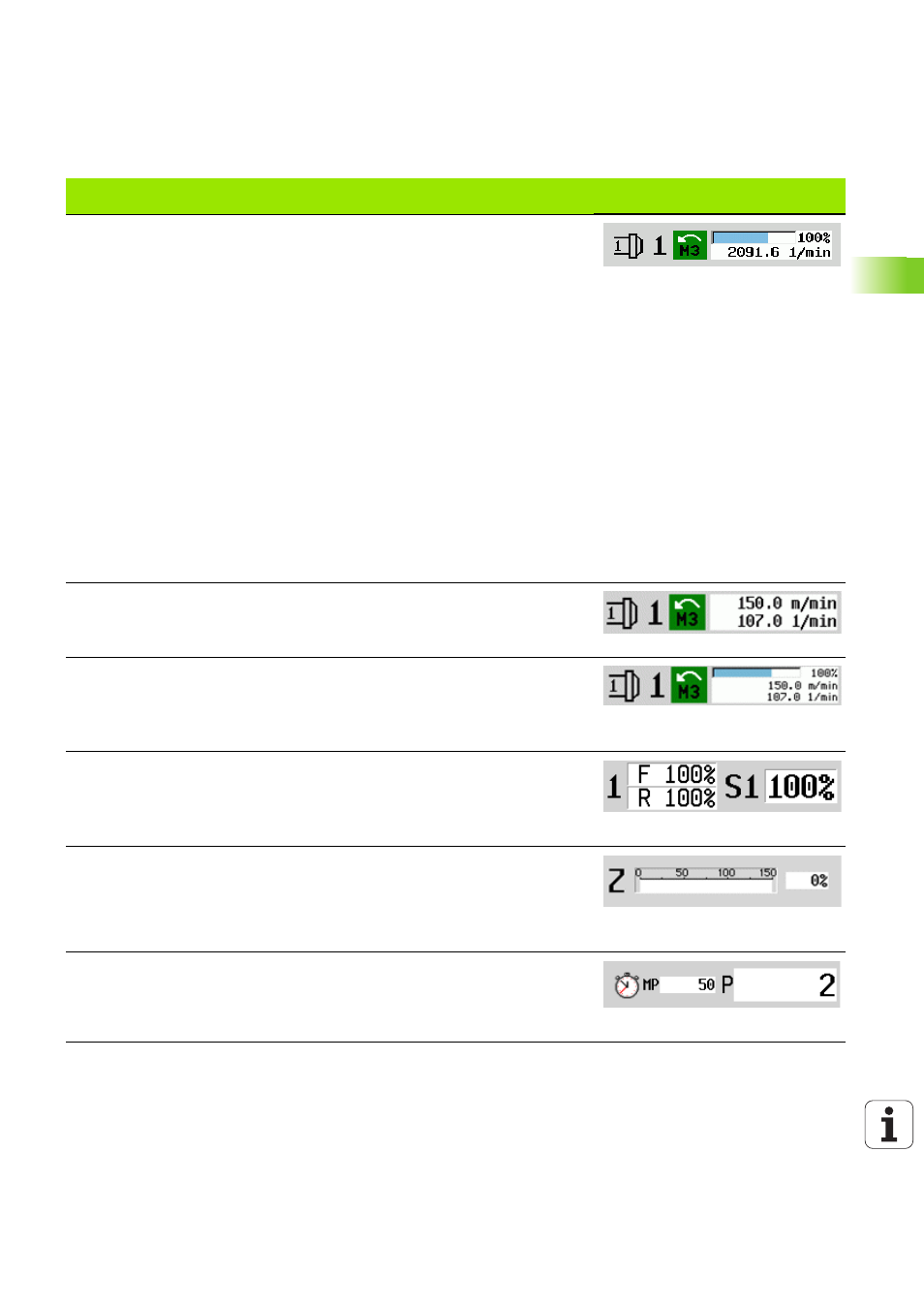

Visualizzazione mandrino con numero mandrino, gamma e stato mandrino
 Casella superiore: impostazione del potenziometro override
 Casella inferiore: numero di giri reale o posizione mandrino
Per tutte le visualizzazioni mandrino:
 Simbolo mandrino: nero=consenso mandrino assegnato; bianco=nessun
"consenso mandrino"
 Cifra nell'icona mandrino: gamma
 Cifra a destra accanto all'icona mandrino: numero utensile
 Se tasto mandrino presente: numero del mandrino selezionato su sfondo colorato
 Stato del mandrino: Vedere "Mandrino" a pagina 85.
 Visualizzazione del numero di giri programmato in "1/min" o m/min
 Visualizzazione del numero di giri reale in "1/min"
 Con M19 e se impostato dal costruttore della macchina con arresto mandrino:
invece di numero di giri reale visualizzazione della posizione mandrino
 Se un mandrino è in modalità Slave durante la sincronizzazione, viene visualizzato
il valore "0" invece della velocità programmata
 Il simbolo del mandrino viene visualizzato su sfondo colorato in modalità di
sincronizzazione per il mandrino master e per il mandrino slave
Visualizzazione mandrino con numero mandrino, gamma e stato mandrino
 Casella superiore: numero di giri programmato
 Casella inferiore: numero di giri reale o posizione mandrino
Visualizzazione mandrino con numero mandrino, gamma e stato mandrino
 Casella superiore: impostazione del potenziometro override
 Casella al centro: numero di giri programmato
 Casella inferiore: numero di giri reale o posizione mandrino
Visualizzazione override del mandrino attivo
 F : avanzamento
 R : rapido
 S : mandrino
Carico massimo azionamento: carico massimo dell'azionamento in riferimento
alla coppia nominale
 Azionamenti digitali di asse e mandrino
 Azionamenti analogici di asse e mandrino se predisposti dal costruttore della
macchina
Visualizzazione numero di pezzi: il numero di pezzi viene incrementato dopo ogni
funzione M30, M99 o impulso di conteggio programmato M18.
 MP: numero di pezzi predefinito
 P: numero di pezzi finiti
Elementi della visualizzazione dati
macchina
