Programmazione ICP
5.12 Pr
ofili su superficie fr
ontale in smar
t.T
u
rn
Poligono superficie frontale
La Quota di riferimento ZR può essere determinata con la funzione
"Selezione piano di riferimento" (vedere pagina 429).
ICP genera:
 l'identificativo di sezione FACE_C con il parametro Quota di
riferimento. Per profili annidati ICP genera solo un identificativo di
sezione,
 una G308 con i parametri Nome profilo e Profondità di fresatura,
 una G307 con i parametri della figura,
 una G309.
Dati di riferimento superficie frontale
ID
Nome profilo
PT Profondità di fresatura
ZR Quota di riferimento
Parametri figura

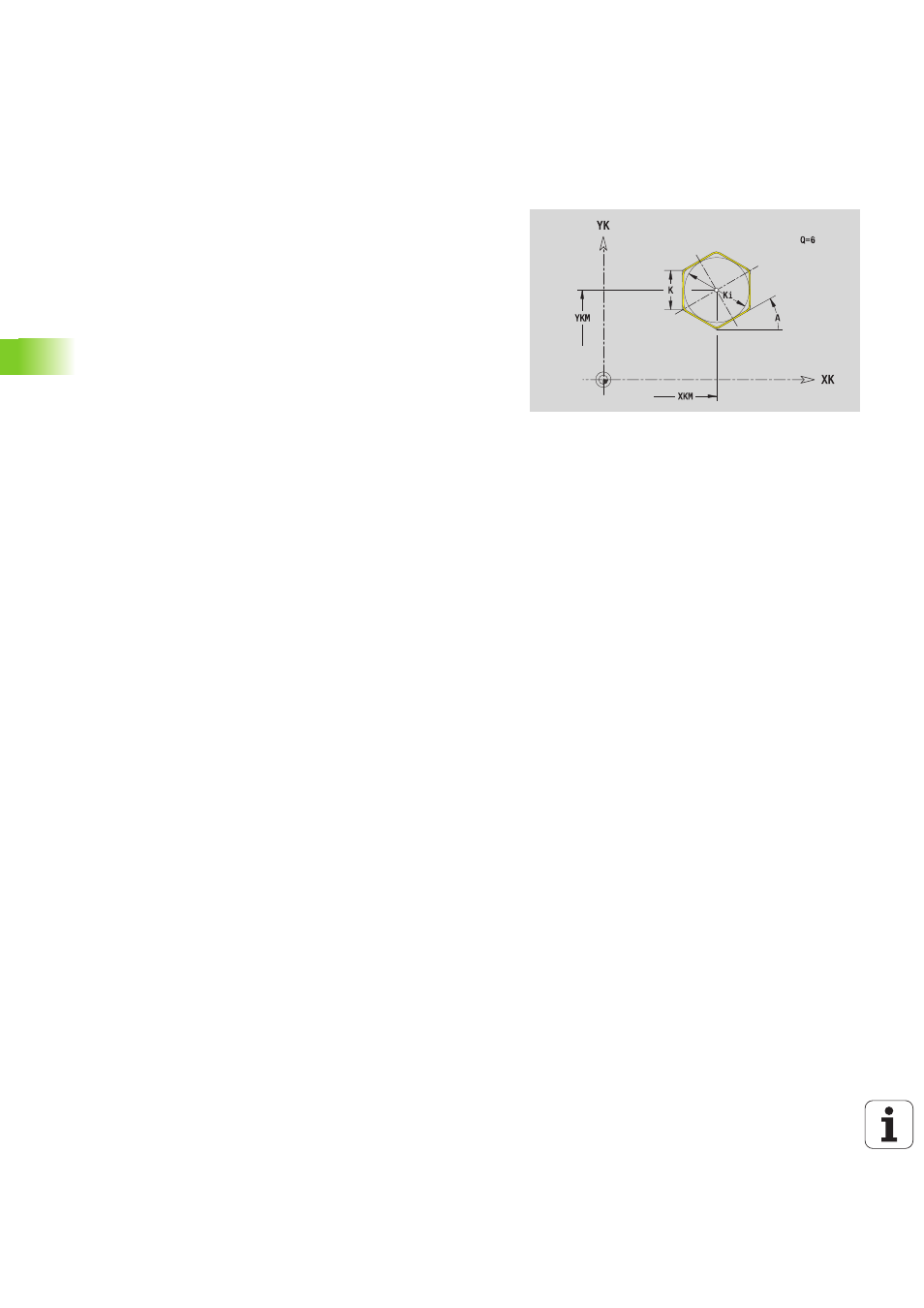

XKM, YKM Centro figura (coordinate cartesiane)
A
Angolo posizione (riferimento: asse XK)
Q Numero di spigoli
K Lunghezza lato
Ki Apertura (diametro cerchio interno)
BR Arrotondamento
