HEIDENHAIN CNC PILOT 640
417
5.9 Elementi del pr
ofilo superficie fr
ontale
ICP genera in smart.Turn una G100.

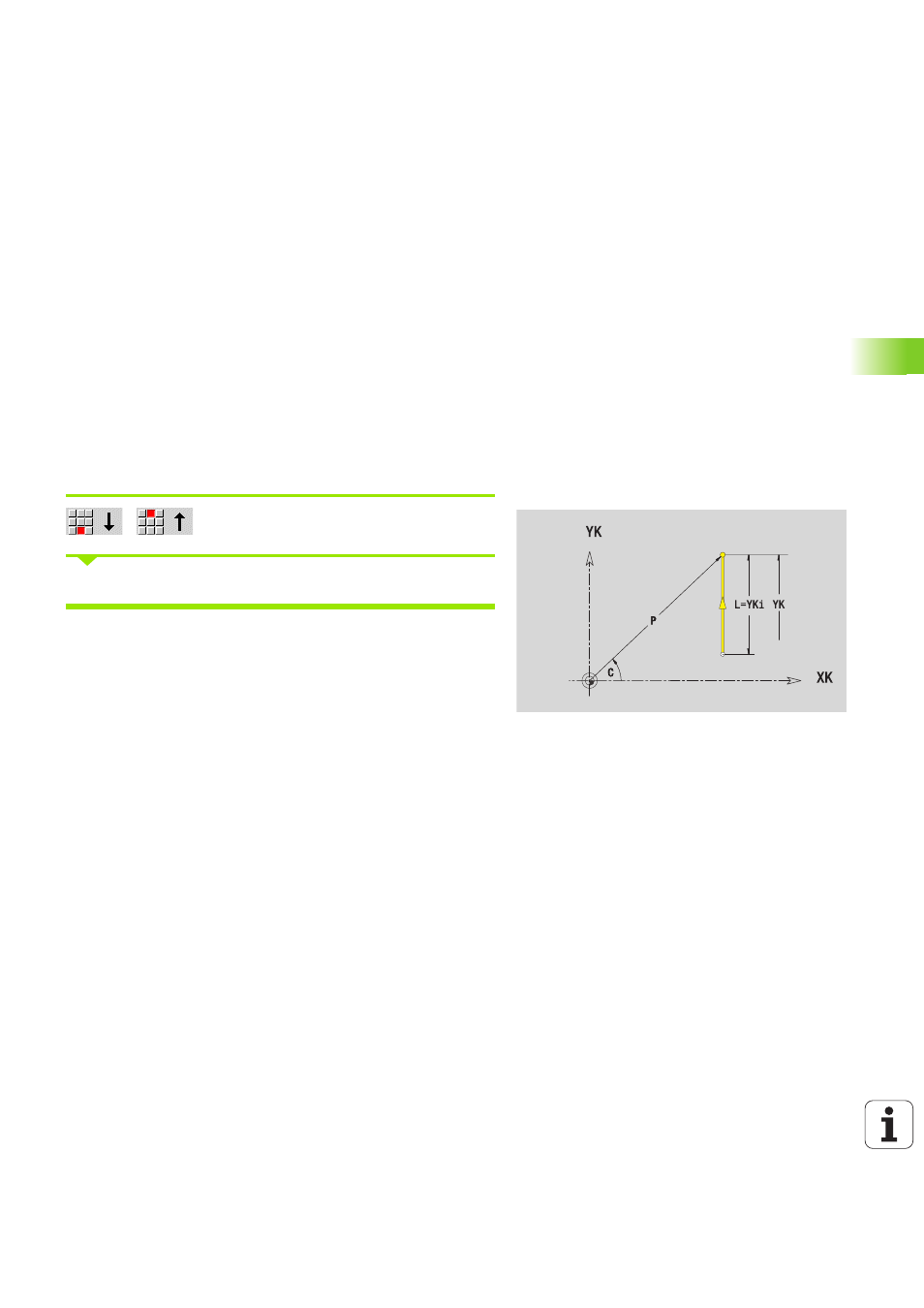

Linee verticali superficie frontale
Selezionare la direzione della linea
Quotare la linea e definire il raccordo verso l'elemento successivo.
ICP genera in smart.Turn una G101.
QF Posizione di fresatura:
 0: sul profilo
 1: interna/a sinistra
 2: esterna/a destra
HF Direzione:
 0: discorde
 1: concorde
DF Diametro fresa
WF Angolo smusso
BR Larghezza smusso
RB Piano di ritorno
Parametri
YK
Punto di arrivo cartesiano
YKi Punto di arrivo incrementale (distanza punto di partenza –
punto di arrivo)
C Punto di arrivo polare – Angolo
P Punto di arrivo polare
L Lunghezza linea
F: vedere attributi di lavorazione Pag. 379
