202
Modo Teach-in
4.4 Cicli di aspor
tazione tr
ucioli

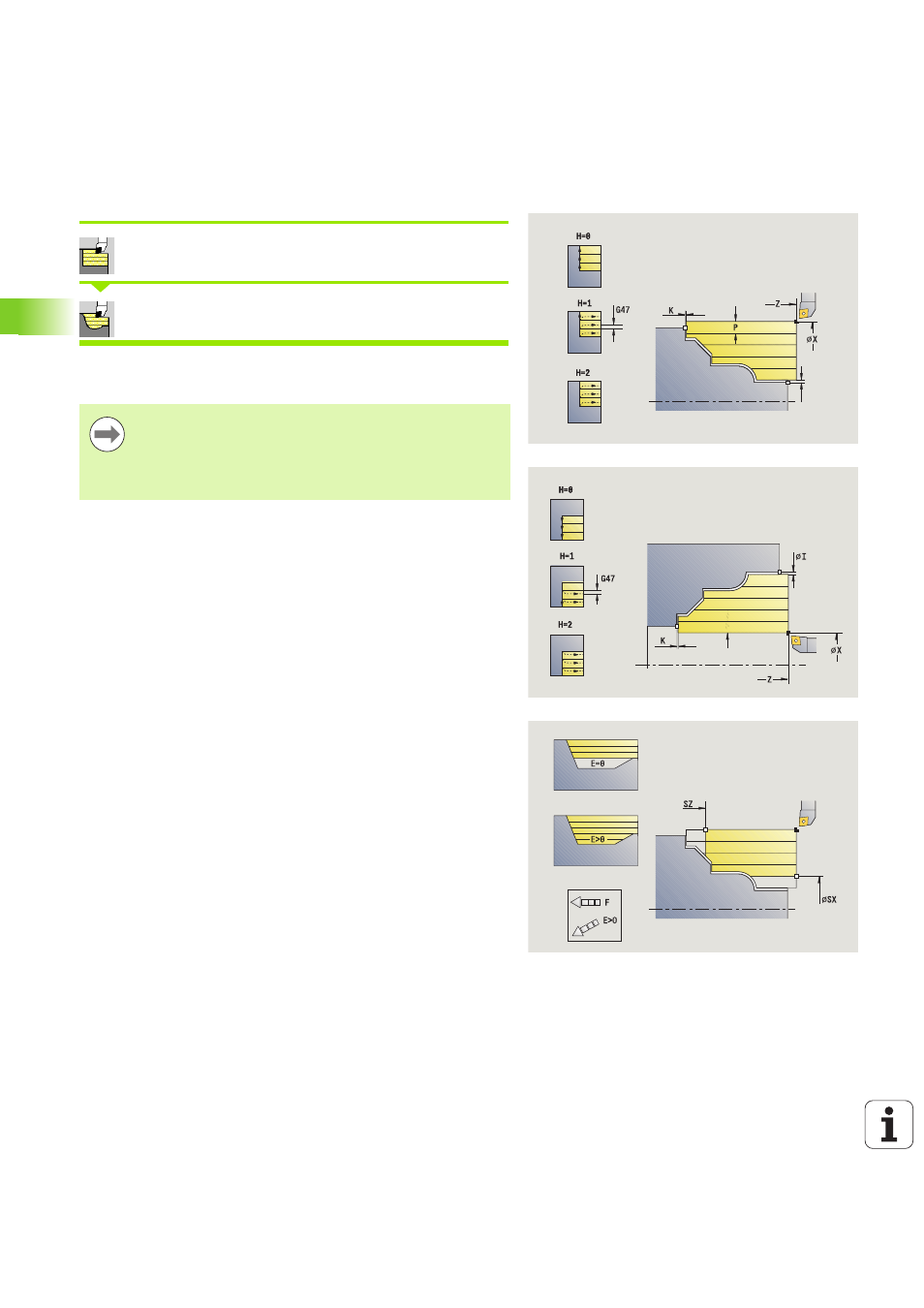

Passata ICP assiale
Selezionare Cicli asp. truc. assiale/radiale
Selezionare Passata ICP assiale
Il ciclo sgrossa l'area descritta da punto di partenza e profilo ICP,
tenendo conto dei sovrametalli.
 L'utensile penetra con l'angolo massimo possibile, il
materiale residuo viene ignorato.
 Maggiore è l'inclinazione con cui l'utensile penetra il
materiale, tanto maggiore è la riduzione di avanzamento
(max 50%).
Parametri ciclo
X, Z
Punto di partenza
FK Pezzo finito ICP: nome del profilo da lavorare
P Profondità di accostamento: profondità di accostamento
massima
H Lisciatura profilo
 0: ad ogni passata
 1: con l'ultima passata
 2: senza passata di lisciatura
I, K Sovrametallo X, Z
E Comportamento in entrata:
 Nessuna immissione: senza riduzione automatica
dell'avanzamento
 E=0: senza entrata
 E\>0: avanzamento in profondità impiegato
SX, SZ Limitazioni di taglio (vedere pagina 142)
G47 Distanza di sicurezza (vedere pagina 142)
G14 Punto cambio utensile (vedere pagina 142)
T Numero posto torretta
ID Numero ID utensile
S Numero di giri/Velocità di taglio
F Avanzamento al giro
BP Durata pausa: intervallo di tempo per l'interruzione del
movimento di avanzamento. Con l'avanzamento interrotto
(intermittente) il truciolo viene rotto.
BF Durata avanzamento: intervallo di tempo alla successiva
pausa. Con l'avanzamento interrotto (intermittente) il
truciolo viene rotto.
A Angolo di avvicinamento (riferimento: asse Z) –
(default: parallelo all'asse Z)
