344
Modo Teach-in
4.8 Cicli di fr
esat
ur
a

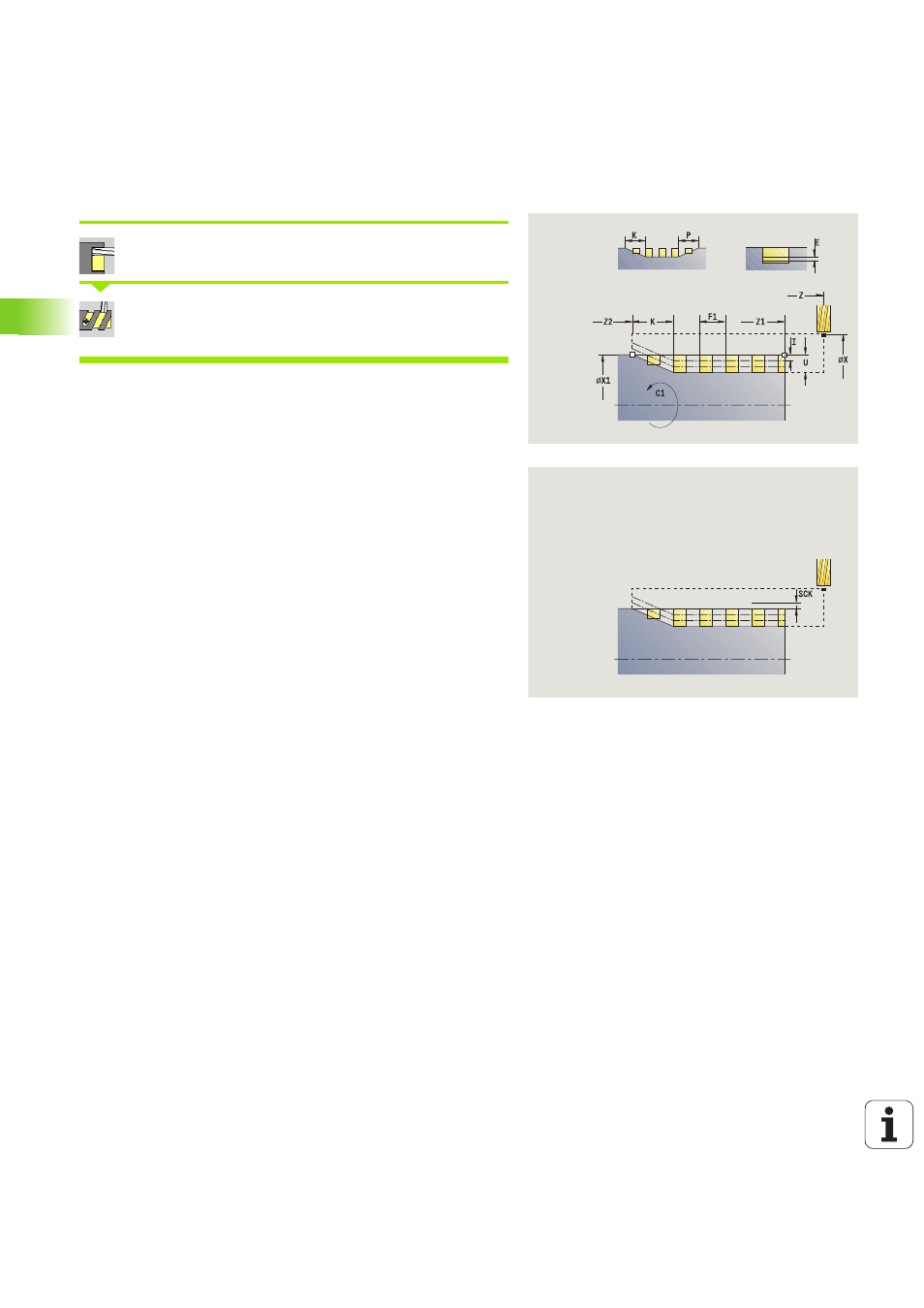

Fresaturascanalatura elicoidale radiale
Selezionare Fresatura
Selezionare Fresatura scanalatura elicoidale
radiale
Il ciclo fresa una scanalatura elicoidale dal Punto di partenza filetto
al Punto finale filetto. L'Angolo iniziale definisce la posizione
iniziale della scanalatura. La larghezza della scanalatura corrisponde al
diametro della fresa.
Parametri ciclo
X, Z
Punto di partenza
C Angolo mandrino (posizione asse C)
X1 Diametro filetto
C1 Angolo iniziale
Z1 Punto di partenza filetto
Z2 Punto finale filetto
F1 Passo filetto
 F1 positivo: filettatura destrorsa
 F1 negativo: filettatura sinistrorsa
U Profondità di filettatura
I Incremento massimo: gli incrementi vengono ridotti
secondo la seguente formula fino a \>= 0,5 mm. Quindi
ogni accostamento viene eseguito con 0,5 mm.
 Accostamento 1: "I"
 Accostamento n: I * (1 – (n–1) * E)
E Riduzione profondità di taglio
P Lunghezza entrata (rampa a inizio scanalatura)
K Lunghezza uscita (rampa a fine scanalatura)
G14 Punto cambio utensile (vedere pagina 142)
T Numero posto torretta
ID Numero ID utensile
S Numero di giri/Velocità di taglio
F Avanzamento al giro
D Numero di principi
SCK Distanza di sicurezza in direzione di accostamento (vedere
pagina 142)
MT M verso T: funzione M che viene eseguita dopo la
chiamata utensile T.
MFS M all'inizio: funzione M che viene eseguita all'inizio della
fase di lavorazione.
