HEIDENHAIN CNC PILOT 640
491
6.2 Finestr
a
di simulazione

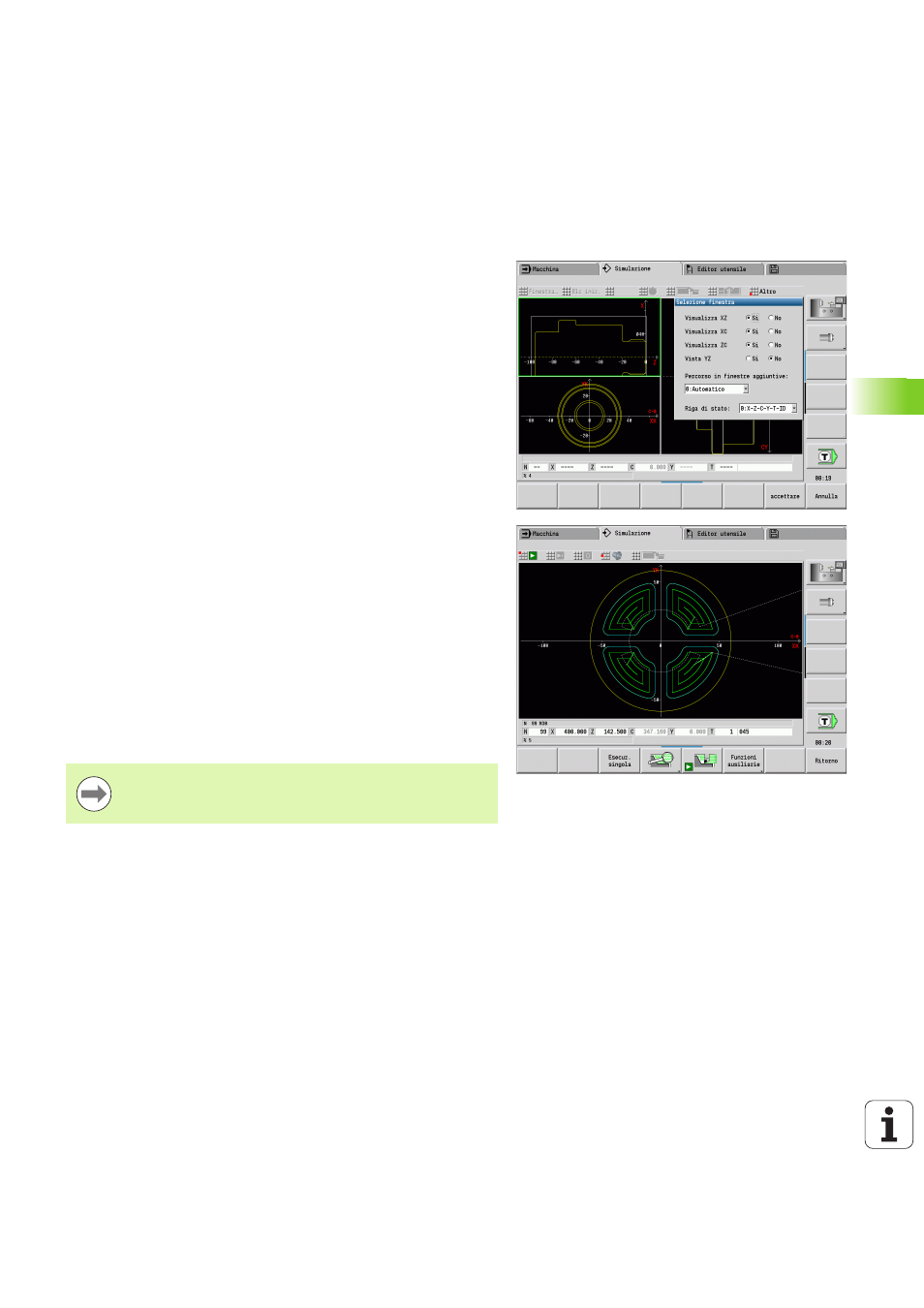

6.2 Finestra di simulazione
Selezione delle viste
Con le finestre di simulazione descritte di seguito oltre la tornitura si
controllano anche le lavorazioni di foratura e di fresatura.
 Vista XZ (vista lungo l'asse di rotazione): il profilo di tornitura
viene rappresentato nel sistema di coordinate XZ. Viene in tal caso
considerato il sistema di coordinate configurato (portautensili
davanti/dietro l'asse rotativo, tornio verticale).
 Vista XC (vista frontale): come sistema di coordinate è visualizzato
un sistema cartesiano con le denominazioni degli assi XK
(orizzontale) e YK (verticale). La posizione angolare C=0° si trova
sull'asse XK, il senso di rotazione positivo è quello antiorario.
 Vista ZC (superficie cilindrica): la rappresentazione del profilo e del
percorso di traslazione si orienta sulla posizione sullo "sviluppo
superficie cilindrica" e sulla coordinata Z. Le linee superiori/inferiori
di tale "pezzo" sono conformi alla posizione angolare C=–180°/
+180°. Tutte le lavorazioni di foratura e fresatura vengono
rappresentate nell'intervallo da –180° a +180°.
 Programma ciclo o DIN con definizione pezzo grezzo: la base
per lo "sviluppo del pezzo" è rappresentata dalle quote del pezzo
grezzo programmato.
 Programma ciclo o DIN senza definizione pezzo grezzo: la
base per lo "sviluppo del pezzo" è rappresentata dalle quote della
"Parte grezza standard" (parametro utente: "Simulazione \>
Definizione dimensione (standard) parte grezza").
 Ciclo singolo o autoapprendimento: base per lo "svolgimento
del pezzo" è la sezione del pezzo che questo ciclo descrive (la
dilatazione Z e il diametro di limitazione X).
 Vista YZ (vista laterale): la rappresentazione del profilo e del
percorso di traslazione avviene nel piano YZ. Vengono considerate
esclusivamente le coordinate Y e Z, non la posizione del mandrino.
Le finestre superficie frontale e cilindrica
operano con
posizione del mandrino "fissa". Se il tornio ruota il pezzo, la
simulazione muove l'utensile.
