2.2 Lo schermo del CNC PILOT

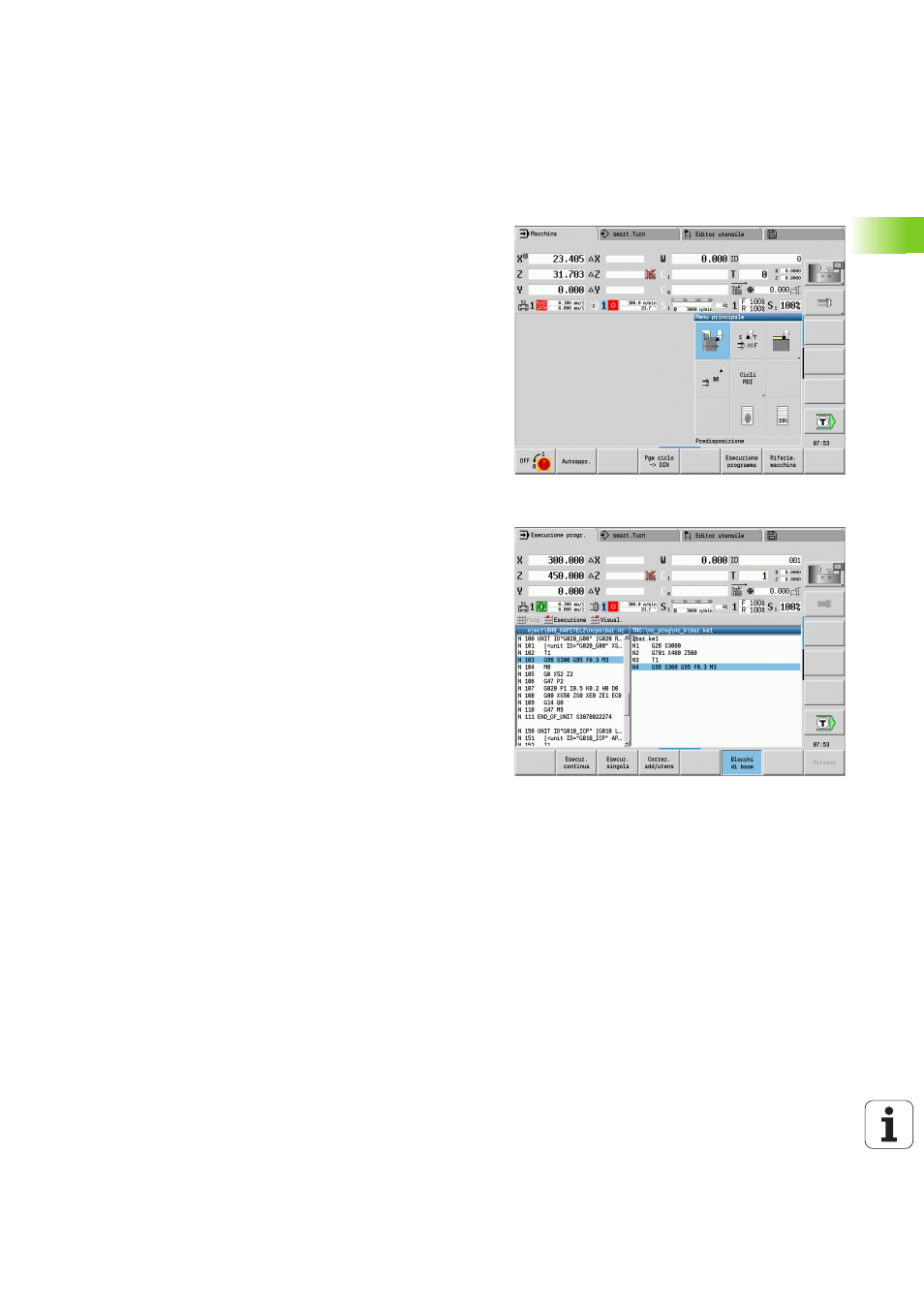

Il CNC PILOT raggruppa le informazioni da visualizzare e le rappresenta

in cosiddette finestre. Alcune finestre vengono visualizzate

esclusivamente in caso di necessità, ad esempio durante l'immissione

dei dati.

Oltre a queste finestre, sono presenti sullo schermo la barra delle
modalità operative

, la barra dei softkey e la barra dei softkey PLC.

Le caselle della barra dei softkey corrispondono ai softkey disposti

sotto lo schermo.

Barra delle modalità operative

Nella barra delle modalità operative (sul bordo superiore dello

schermo) sono visualizzate le schede delle quattro modalità e delle

sottomodalità attive.

Visualizzazione stato macchina

Il campo di visualizzazione stato macchina (sotto la barra delle

modalità) è configurabile e riporta tutte le principali informazioni su

posizioni degli assi, avanzamenti, velocità e utensili.

Altre finestre utilizzate

Finestra lista e programma

Visualizzazione di liste programmi, utensili, parametri ecc. Nella lista

si "naviga" con i tasti cursore per selezionare poi gli elementi della

lista da elaborare.

Finestra dei menu

Visualizzazione delle icone menu. Questa finestra è visualizzata sullo

schermo soltanto nelle modalità "Autoapprendimento" e

"Funzionamento manuale".

Finestra di immissione/di dialogo

Per l'immissione di parametri di un ciclo, di un elemento ICP, di

un'istruzione DIN ecc. I dati esistenti possono essere consultati,

cancellati o modificati nella finestra di dialogo.

Grafica di supporto

La grafica di supporto illustra i dati immessi (parametri ciclo, dati

utensile ecc.). Con il tasto con tre frecce circolari (sul bordo

sinistro dello schermo) si passa dalla grafica di supporto per la

lavorazione esterna a quella per la lavorazione interna e viceversa

(solo programmazione di cicli).

Finestra di simulazione

La rappresentazione grafica delle parti del profilo e la simulazione dei

movimenti dell'utensile consentono di verificare cicli, programmi

ciclo e programmi DIN.

Rappresentazione profilo ICP

Visualizzazione del profilo nel corso della programmazione ICP.

Finestra di editing DIN

Visualizzazione del programma DIN nel corso della programmazione

DIN.

Finestra errori

Visualizzazione degli errori e degli allarmi verificatisi.
