HEIDENHAIN CNC PILOT 640

257

4.5 Cicli di tr

oncat

u

ra

Tipo di lavorazione per accesso al database tecnologico: Troncatura-
tornitura

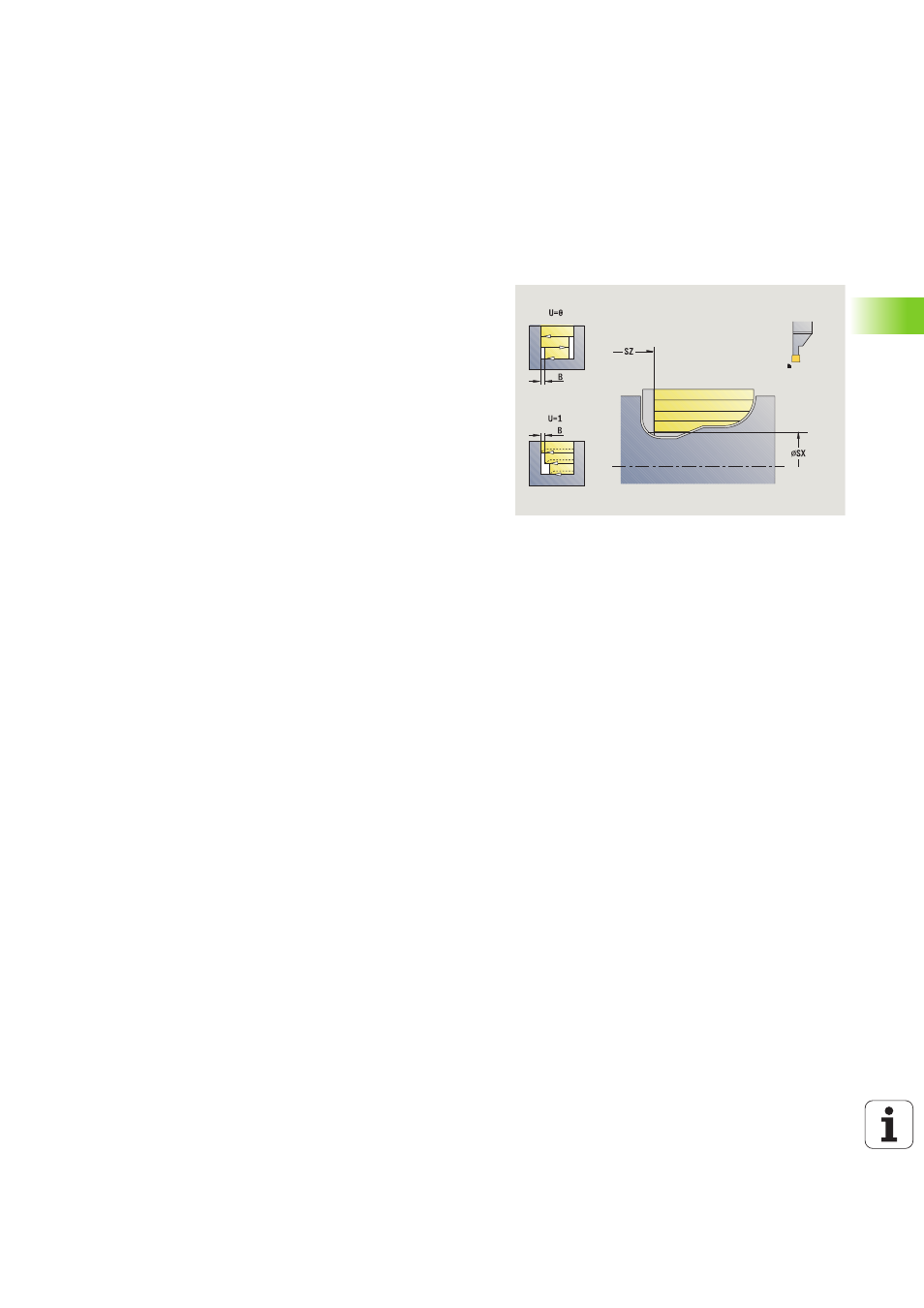

Esecuzione ciclo

1

Calcolo della configurazione di taglio

2

Incremento dal punto di partenza per la prima passata

3

Esecuzione gola (lavorazione di troncatura)

4

Lavorazione perpendicolare alla direzione di troncatura (lavorazione

di tornitura)

5

Ripetizione di 3...4, fino a lavorare l'area definita

6

Ritorno parallelamente all'asse al punto di partenza

7

Avvicinamento secondo l'impostazione G14 al Punto cambio

utensile

T

Numero posto torretta

ID

Numero ID utensile

S

Numero di giri/Velocità di taglio

F

Avanzamento al giro

G47

Distanza di sicurezza (vedere pagina 142)

MT

M verso T: funzione M che viene eseguita dopo la

chiamata utensile T.

MFS

M all'inizio: funzione M che viene eseguita all'inizio della

fase di lavorazione.

MFE

M alla fine: funzione M che viene eseguita alla fine della

fase di lavorazione.

WP

Visualizzazione del mandrino del pezzo con cui viene

eseguito il ciclo (a seconda della macchina)

Azionamento principale

Contromandrino per lavorazione superficie posteriore
