504

Database utensili e database tecnologico

7.

1 D

a

tabase ut

ensili

7.1

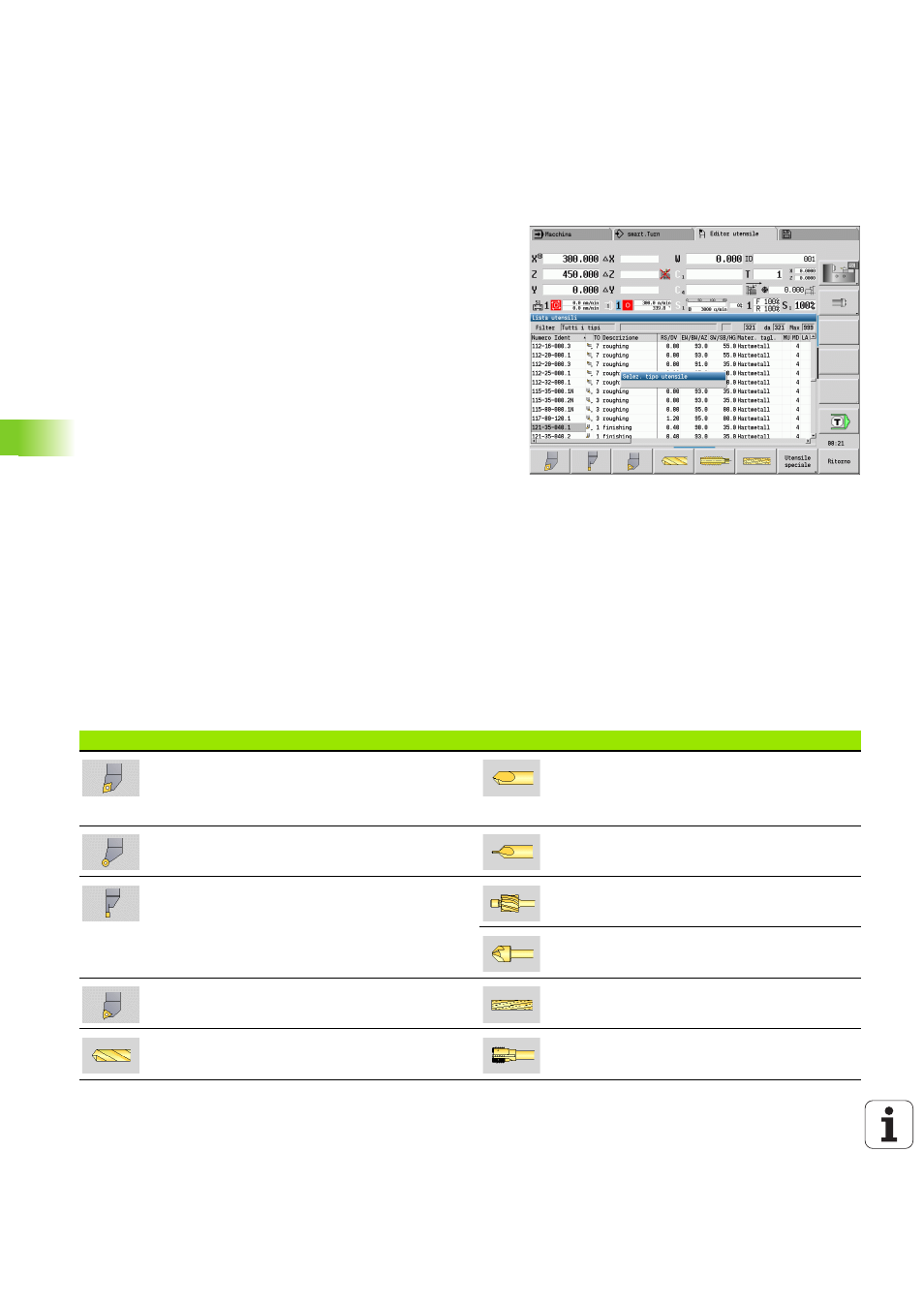

Database utensili

Normalmente le coordinate dei profili si programmano allo stesso

modo in cui il pezzo è quotato sul disegno. Affinché il CNC PILOT

possa calcolare la traiettoria della slitta, eseguire la compensazione del

raggio del tagliente e determinare le configurazioni di taglio, è

necessario immettere le quote di lunghezza, il raggio del tagliente,

l'angolo di inclinazione ecc.
Il CNC PILOT memorizza fino a 250 record di dati utensile (a richiesta

999), dove ogni record i dati utensile è contrassegnato da un numero

di identificazione (nome). Nella lista utensili è riportato il numero

massimo di record dati utensile e il numero dei record dati trovati. Una

descrizione utensile supplementare facilita la ricerca dei dati.
In modalità Macchina sono disponibili funzioni per determinare le

quote di lunghezza degli utensili (vedere "Misurazione di utensili" a

pagina 104).
Le correzioni usura vengono gestite separatamente. È così possibile

immettere in qualsiasi momento valori di correzione, anche durante

l'esecuzione del programma.
È possibile assegnare agli utensili un materiale del tagliente, con il

quale si può accedere al database tecnologico (avanzamento, velocità

di taglio). Si semplificano in questo modo i compiti dell'operatore, che

determina e imposta soltanto una volta i dati di taglio.

Tipi di utensile

Utensili per finitura, foratura, troncatura ecc. presentano forme molto

diverse. I punti di riferimento per determinare le quote di lunghezza o

altri dati utensile sono di conseguenza diversi.
La seguente tabella riporta una panoramica dei tipi di utensile.

Tipi di utensile

Tipi di utensile

Utensili per tornire standard (Pag. 523)

Utensili per sgrossare

Utensili per rifinire

Punte da centro NC (Pag. 527)

Utensili sferici (Pag. 523)

Punte per centrare (Pag. 528)

Utensili per troncare (Pag. 524)

Utensili per eseguire gole

Utensili per scanalare

Utensili per troncare-tornire

Svasatori con guida (Pag. 529)

Svasatori (Pag. 530)

Utensili per filettare (Pag. 525)

Utensili per fresare standard (Pag. 532)

Punte elicoidali (Pag. 526)

Frese per filettature (Pag. 533)
