Modo Teach-in

4.5 Cicli di tr

oncat

u

ra

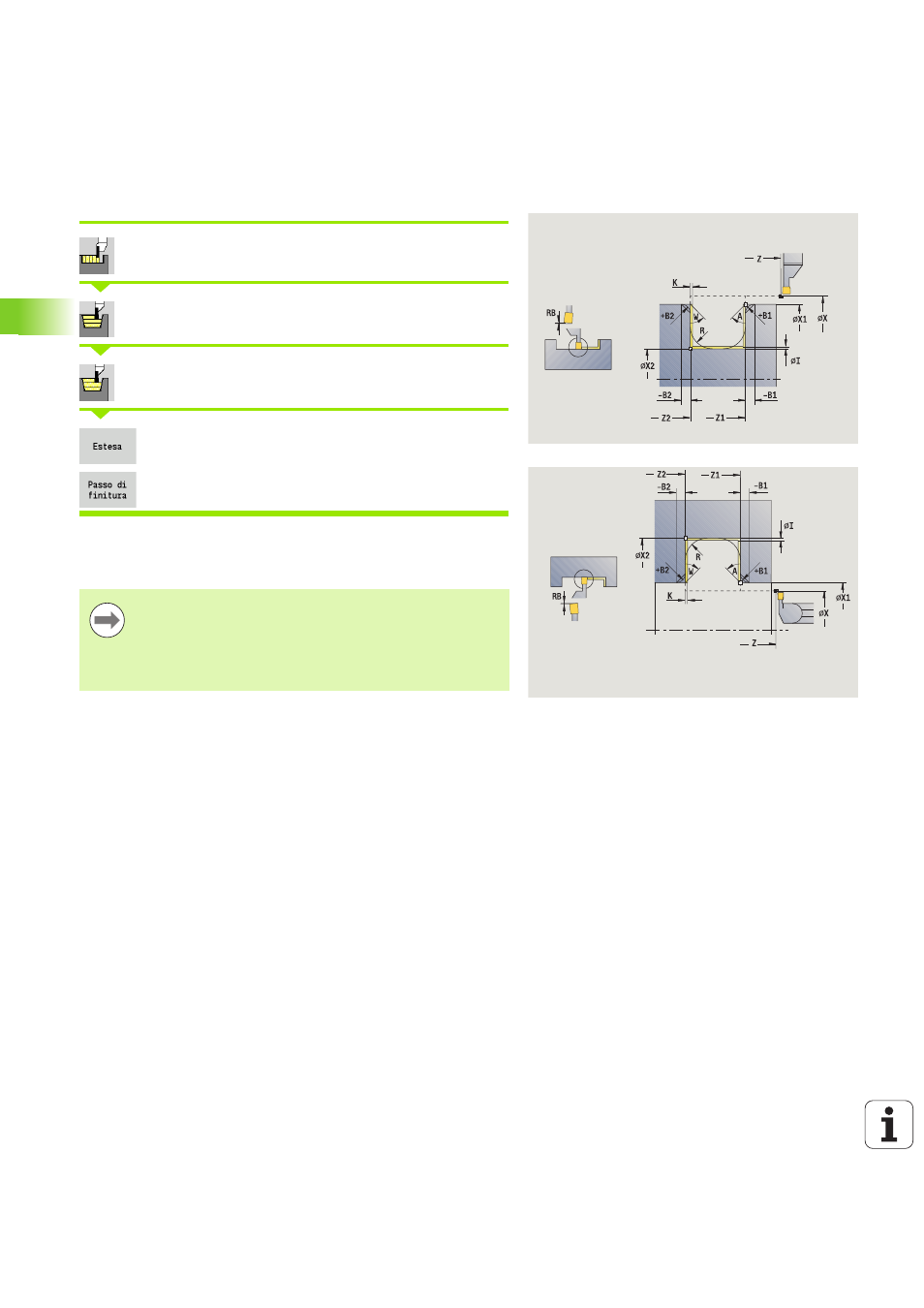

Troncatura-tornitura radiale finitura – Estesa

Selezionare Cicli di troncatura

Selezionare Troncatura-tornitura

Selezionare Troncatura-tornitura radiale

Attivare il softkey Estesa

Attivare il softkey Finitura

Il ciclo rifinisce la parte del profilo definita da Punto iniziale profilo

e Punto finale profilo (vedere anche "Troncatura-tornitura" a

pagina 240).

Con Sovrametalli pezzo grezzo I, K si definisce il

materiale lavorato nel ciclo di finitura. Indicare pertanto i

sovrametalli per la finitura del ciclo di troncatura-tornitura.
I Sovrametalli I, K definiscono il materiale che rimane

ancora presente dopo il ciclo di finitura.

Parametri ciclo
X, Z

Punto di partenza

X1, Z1

Punto iniziale profilo

X2, Z2

Punto finale profilo

RB

Correzione profondità di tornitura

I, K

Il sovrametallo in X e Z viene considerato in finitura per le

lavorazioni successive

RI, RK

Sovrametallo pezzo grezzo in X e Z

A

Angolo iniziale (intervallo: 0° <= A < 90°)

W

Angolo finale (intervallo: 0° <= W < 90°)

R

Arrotondamento

G14

Punto cambio utensile (vedere pagina 142)

T

Numero posto torretta

ID

Numero ID utensile

S

Numero di giri/Velocità di taglio

F

Avanzamento al giro

B1, B2

Smusso/Raccordo (B1 inizio profilo; B2 fine profilo)

B\>0: raggio arrotondamento

B<0: larghezza smusso
