HEIDENHAIN CNC PILOT 640

391

5.4 Cr

eazione dei pr

ofili ICP

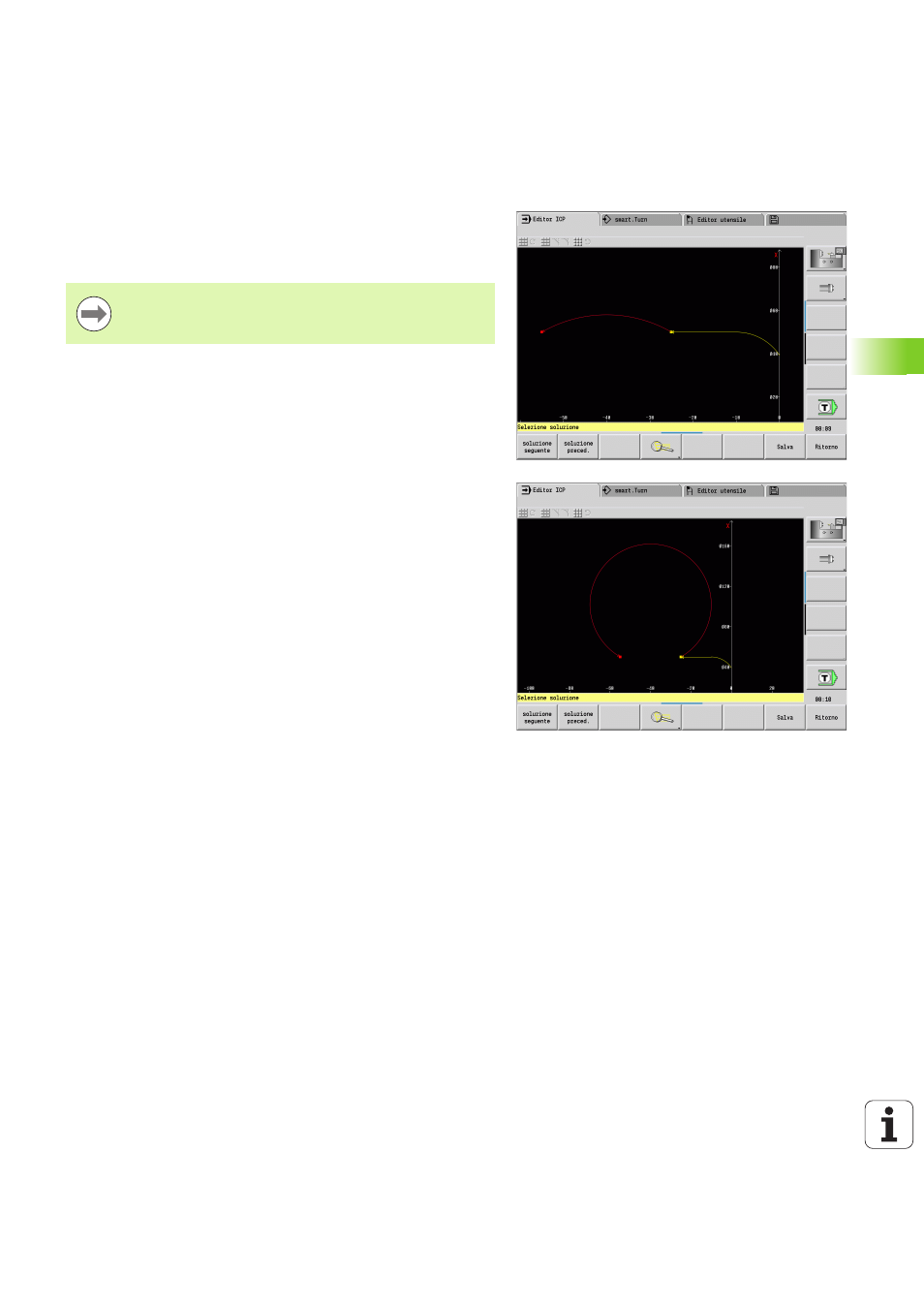

selezione della soluzione

Se dal calcolo degli elementi indefiniti risultano diverse soluzioni

possibili, con i softkey Soluz. prec. / Soluz. succ. si vagliano tutte le

soluzioni matematicamente ammesse. La soluzione corretta si

conferma tramite softkey.

Colori della rappresentazione del profilo

Gli elementi definiti e indefiniti o selezionati del profilo nonché gli

spigoli del profilo e i profili residui selezionati vengono rappresentati

con colori diversi. (La selezione di elementi del profilo/spigoli del

profilo e profili residui è rilevante nella modifica di profili ICP).
Colori:

bianco: profilo pezzo grezzo, profilo pezzo grezzo ausiliario

giallo: profili pezzo finito (profili di tornitura, profili per lavorazione

con asse C e Y)

blu: profili ausiliari

grigio: per elementi indefiniti o non corretti, ma rappresentabili

rosso: soluzione selezionata, elemento selezionato o spigolo

selezionato

Se all'uscita dalla modalità Editing sono presenti elementi

indefiniti del profilo, il CNC PILOT richiede se devono

essere eliminati.
