410
Programmazione ICP
5.8 elementi del pr
ofilo di t
o
rn
it
ur
a

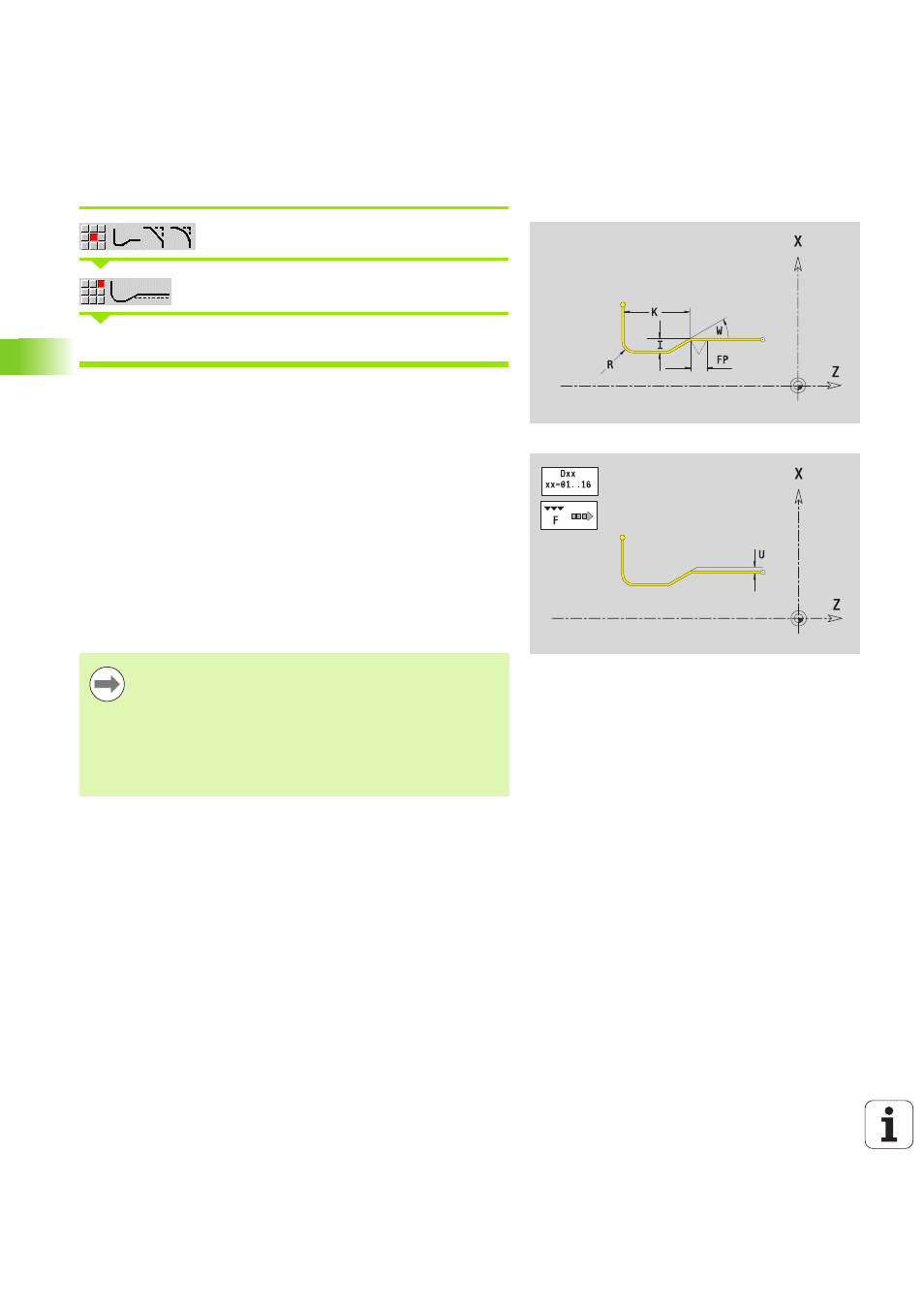

scarico filettato DIN 76
Selezionare Elementi sagomati
Selezionare Scarico DIN 76
Inserire i parametri dello scarico
ICP genera in smart.Turn una G25.
I parametri non indicati vengono determinati dal CNC PILOT sulla base
della tabella standard (vedere "Parametri Scarico DIN 76" a
pagina 619):
 il "Passo filetto FP" sulla base del diametro,
 i parametri I, K, W e R sulla base del "Passo filetto FP".
Parametri
FP
Passo filetto (default: tabella standard)
I Profondità scarico (quota radiale) (default: tabella standard)
K Lunghezza scarico (default: tabella standard)
R Raggio scarico (default: tabella standard)
W Angolo scarico (default: tabella standard)
U, F, D, FP: vedere attributi di lavorazione Pag. 379
 Per filetti interni è necessario predefinire il parametro
Passo filetto FP
, in quanto il diametro dell'elemento
assiale non è il diametro del filetto. Se il CNC PILOT
ricorre alla definizione del passo della filettatura, lo deve
calcolare con il minimo scostamento.
 Gli scarichi possono essere programmati soltanto tra
due elementi lineari. Uno dei due elementi lineari deve
essere parallelo all'asse X.
